Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | VE7» |
|---|---|---|---|
| Αναλογία εργαλείων: | 51:1 | Τυποποιημένο χρώμα: | RAL 9006 |
| Κανονική ροπή παραγωγής: | 5100 Nm | Κράτημα της ροπής: | 39 kNm |
| Ροπή κλίσης: | 5 kNm | ΑΝΩΤΑΤΗ ροπή: | 7650 Nm |
| Επισημαίνω: | single axis solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive |
||

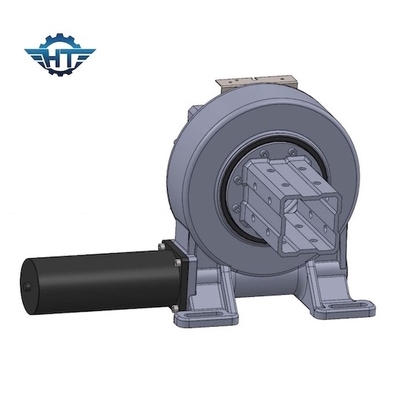

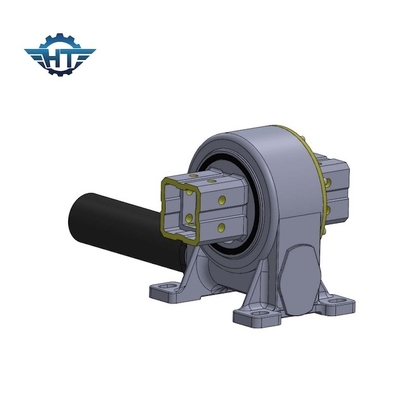

Ο υψηλός κάθετος ενιαίος άξονας ροπής VE7 ηλιακός γυρίζει το Drive για το γαρμένο ακολουθώντας σύστημα
ingle ο άξονας ηλιακός γυρίζει την περιγραφή Drive
Ο άξονας περιστροφής του πλάγιου ακολουθώντας υποστηρίγματος ενιαίος-άξονα εγκαθίσταται σε μια γωνία κλίσης στο οριζόντιο επίπεδο, και περιστρέφεται γύρω από έναν μονοδιάστατο άξονα. Η κατεύθυνση του άξονα περιστροφής είναι βορρά-νότου, έτσι ώστε η ελαφρύς-λαμβάνοντας επιφάνεια της φωτοβολταϊκής ενότητας είναι όσο το δυνατόν πιό κάθετη στη συναφή γωνία του φωτός του ήλιου στη μονοδιάστατη κατεύθυνση.
Παράμετροι των γυρίζοντας Drive του VE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ναι | 12 |
| 5» | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 18 |
| 7» | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 32 |
| 8» | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ναι | 28 |
| 9» | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ναι | 52 |
| 12» | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 65 |
| 14» | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 88 |
| 17» | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 135 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 192 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 251 |
Πλεονεκτήματα
1. Υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. περιστρεφόμενη σειρά 360 βαθμού
3. Τυλίγοντας την κίνηση σκουληκιών μέσα
4. Πολυ επαφή δοντιών για να εξασφαλίσει υψηλό φορτίο
5. Self-locking λειτουργία
Χαρακτηριστικά γνωρίσματα
1. Υψηλή παραγωγή ροπής υπό τους αργόστροφους όρους, οι οποίοι μπορούν να διαβιβάσουν την περιεκτική αξονική δύναμη, την ακτινωτή δύναμη, και την ανατροπή της στιγμής
2. Ελικοειδής τρόπος κίνησης εργαλείων και σκουληκιών. Καλή οικονομία, ισχυρή ευελιξία στο αξονικό μέγεθος
3. Σκουλήκι κλεψυδρών φακέλων, επαφή πολυ-δοντιών, ισχυρή μεταφέρουσα ικανότητα
4. Αναλογία πυκνότητας υψηλής επίδοσης
5. Η Self-locking απόδοση ή προσθέτει το φρένο εισαγωγής
6. Μικρή διαστημική αναλογία, κατάλληλες εγκατάσταση και αποσύνθεση
7. Διαφοροποιημένες μορφές παραγωγής
8. Προ-ρυθμίστε την αξία χάσματος και εγκαταστήστε άμεσα στη μηχανή
9. IP66
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
