Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | VE7» |
|---|---|---|---|
| Αναλογία εργαλείων: | 51:1 | Χρώμα: | Όπως ζητείται |
| Εφαρμογή: | Ηλιακό ακολουθώντας σύστημα | Οδηγός: | Κινητήρας 12/24 VDC |
| Περιοχή εγκατάστασης: | ανοικτός τομέας | Χαρακτηριστικό γνώρισμα: | Μακρά ζωή |
| Επισημαίνω: | horizontal slewing drive for solar tracking system,24v slewing drive for solar tracking system,envelope solar slew drive |
||

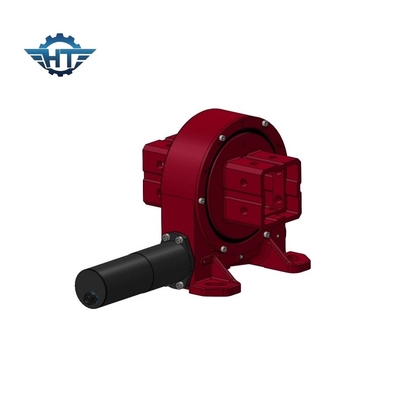

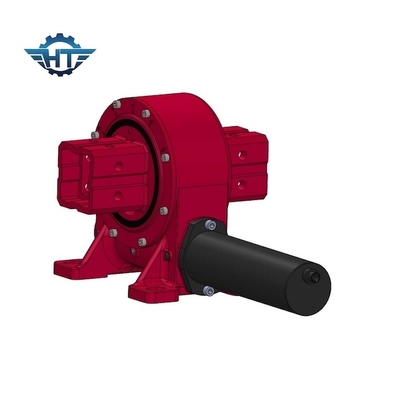

Οριζόντιο γυρίζοντας Drive μηχανών εργαλείων VE7 24vdc σκουληκιών φακέλων για το ηλιακό ακολουθώντας σύστημα
Το εργαλείο VE7 σκουληκιών γυρίζει την περιγραφή Drive
Η γυρίζοντας κίνηση εφάρμοσε το ηλιακό ακολουθώντας σύστημα κρατά την καλύτερη γωνία του φωτός του ήλιου ανά πάσα στιγμή. Έναντι των σταθερών σταθμών παραγωγής ηλεκτρικού ρεύματος, η επίπεδη καταδίωξη ενιαίος-άξονα μπορεί να αυξήσει την ετήσια ηλεκτρική παραγωγή από 10~30% (ανάλογα με τις αλλαγές γεωγραφικού πλάτους) ο κεκλιμένος ενιαίος-άξονας μπορεί να αυξηθεί από περισσότερο από 30% η καταδίωξη διπλός-άξονα μπορεί να αυξηθεί από για 40~50%.
Παράμετροι των γυρίζοντας Drive του VE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ναι | 12 |
| 5» | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 18 |
| 7» | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 32 |
| 8» | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ναι | 28 |
| 9» | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ναι | 52 |
| 12» | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 65 |
| 14» | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 88 |
| 17» | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 135 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 192 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 251 |
Χαρακτηριστικά γνωρίσματα
1 χρησιμοποιώντας το τυφλό σχέδιο τρυπών και τη σφραγίζοντας δομή παρεμβυσμάτων ελαίου σκελετών, η απόδοση σφράγισης είναι αξιόπιστη, η σφραγίδα μπορεί να αποφύγει το άμεσο φως του ήλιου, να αποτρέψει αποτελεσματικά τη σκόνη και το νερό, και το επίπεδο προστασίας μπορεί να φθάσει σε IP65. Είναι κατάλληλο για την υπαίθρια χρήση και μπορεί να είναι παραγωγή με τις ενιαίες ή διπλές φλάντζες.
2 το διπλό σκουλήκι κλεψυδρών τυλίγματος, επαφή πολυ-δοντιών, διαβιβάζει τη μεγαλύτερη ροπή, μπορεί να αντέξει τη μεγαλύτερη αξονική δύναμη, την ακτινωτές δύναμη και τη στιγμή κλίσης
3 το σχέδιο προϊόντων υιοθετεί το κοινό μέγεθος στο εσωτερικό και στο εξωτερικό, το οποίο είναι κατάλληλο για την πιό πρόσφατη αντικατάσταση
4 η διπλή raceway δομή υποστήριξης, ισχυρή ακαμψία, μπορεί να αντισταθεί τη μεγάλη ακτινωτή δύναμη φορτίων και ανατροπή της στιγμής, ιδιαίτερα κατάλληλης για το ανεξάρτητα οδηγημένο αζιμούθιο ρίψης υποστηριγμάτων διπλός-άξονα φωτοβολταϊκό, συγκεντρωμένος και άλλες συνθήκες εργασίας
5 Double-sided ομοαξονική φλάντζα παραγωγής, συμμετρική δομή, υψηλή ανοχή ελαττωμάτων συνελεύσεων, μικρό αξονικό μέγεθος, διαστημική αποταμίευση, κοίλη δομή άξονων παραγωγής, κατάλληλη για την καλωδίωση και το δομικό σχεδιάγραμμα
6 εισαγόμενο δαχτυλίδι με σφραγιδόλιθο διπλός-χειλικών σκελετών για να αποτρέψει την επιτόπια ρύπανση
Εφαρμογή
Χρησιμοποιημένη για την περιστροφή της θέσης πισσών των φωτοβολταϊκών συστημάτων ηλεκτρικής παραγωγής όπως ο επίπεδος ενιαίος άξονας, η ηλεκτρική παραγωγή γουρνών, συγκέντρωσε την ηλεκτρική παραγωγή, κ.λπ. Το επίπεδο ακολουθώντας σύστημα ενιαίος-άξονα είναι μια μορφή καταδίωξης του υποστηρίγματος που τακτοποιείται στη βορρά-νότου και Ανατολής-Δύσης καταδίωξη. Σύμφωνα με τον αστρονομικό αλγόριθμο, η μηχανή οδηγεί το υποστήριγμα για να κάνει τα ηλιακά πλαίσια να ακολουθήσουν το αζιμούθιο του ήλιου, να αυξήσουν το άμεσο φως του ήλιου στην επιφάνεια της φωτοβολταϊκής ενότητας, και να αυξήσουν την ηλεκτρική παραγωγή.
