Λεπτομέρειες:
|
| Αναλογία εργαλείων: | 61:1 | Τύπος: | Εσωκλειόμενος |
|---|---|---|---|
| Εφαρμογή: | Ακολουθώντας σύστημα ήλιων | Υπηρεσία cOem: | Διαθέσιμος |
| Μηχανή: | ηλεκτρικός κινητήρας | Κατηγορία IP: | IP66 |
| Χρώμα: | όπως ζητείται | Ακρίβεια: | 0.15° |
| Επισημαίνω: | hydraulic slew motor,solar tracker drive |
||

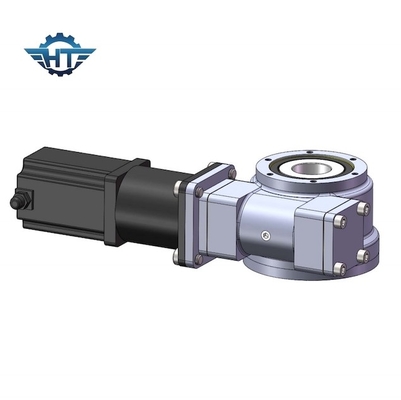

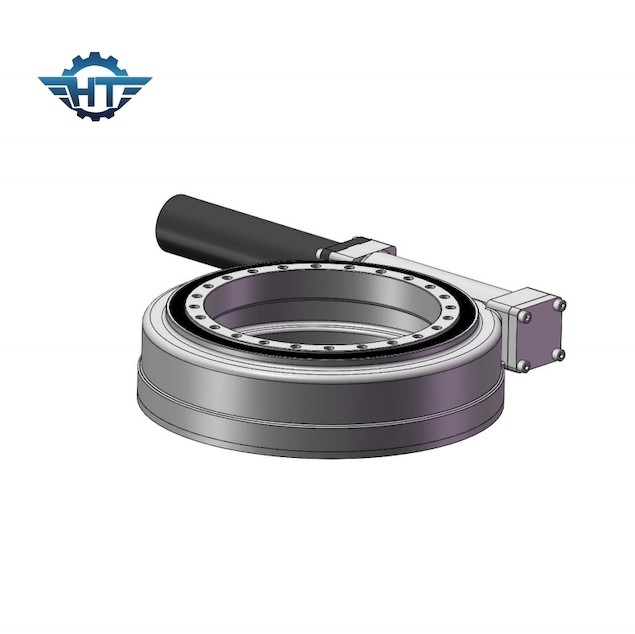

Η συμπαγής δομή εσώκλεισε τον ηλιακό ιχνηλάτη γυρίζει το Drive για το ακολουθώντας σύστημα ήλιων
Ο ηλιακός ιχνηλάτης γυρίζει την περιγραφή Drive
Οι γυρίζοντας κινήσεις μας έρχονται σε ποικίλα πρότυπα μεγέθη από 1 ίντσα σε 25 ίντσες, σειρές απόδοσης από 0,3 έως το kNm 21. Έχουμε επίσης τις γυρίζοντας κινήσεις της διαφορετικής σπασμωδικής κίνησης. Οι κινήσεις είναι καλοταιριασμένες για τις εφαρμογές που απαιτούν και την εκμετάλλευση φορτίων και την περιστροφική ροπή από το ίδιο κιβώτιο εργαλείων. Μπορούν επίσης να γίνουν με τους διπλούς άξονες της περιστροφής, (γυρίζοντας άξονες συγχρόνως) ή με τις διπλές κινήσεις στον ίδιο άξονα, (δύο νήματα σκουληκιών που οδηγούν το ίδιο εργαλείο δαχτυλιδιών σε έναν άξονα), και μπορούν να τοποθετηθούν κάθετα, οριζόντια ή και τα δύο.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Χαρακτηριστικά γνωρίσματα
Η γυρίζοντας κίνηση είναι ένα κιβώτιο ταχυτήτων που μπορεί ακίνδυνα να κρατήσει τα ακτινωτά και αξονικά φορτία, καθώς επίσης και να διαβιβάσει μια ροπή για την περιστροφή. Η περιστροφή μπορεί να είναι σε έναν ενιαίο άξονα ή στους πολλαπλάσιους άξονες από κοινού.
