Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | SE14" |
|---|---|---|---|
| Αναλογία εργαλείων: | 85:1 | Εκτιμημένη ροπή παραγωγής: | 6550 Nm |
| Κράτημα της ροπής: | 68000 Nm | Ροπή κλίσης: | 54200 Nm |
| Αξονικό φορτίο: | kN 680 | Ακτινικό Φορτίο: | kN 230 |
| Επισημαίνω: | solar tracker drive,slewing gear |
||

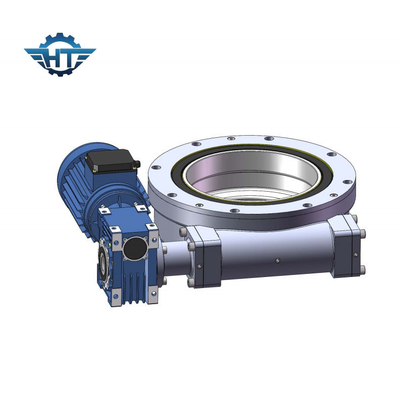

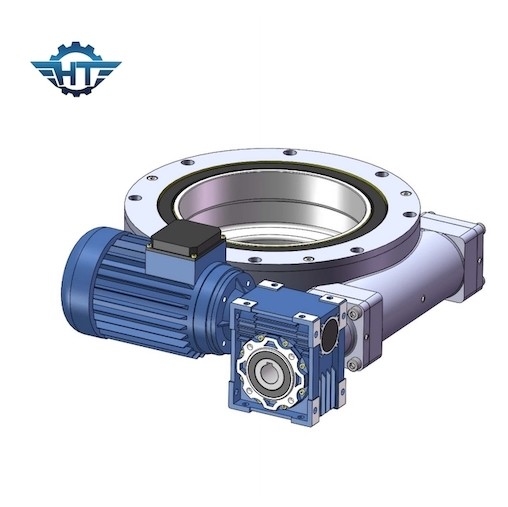

14 οι ίντσες μεγάλου υδραυλικού γυρίζουν το Drive για τους γερανούς και τις μηχανές κατασκευής
Υδραυλικός γυρίστε την περιγραφή Drive
1. Τύπος δοντιών: Ελικοειδές δόντι
2. Φέρον φορτίο: ελαφρύ φορτίο
3. Τύπος κίνησης: Κίνηση μηχανών
4. Ενότητα: 5/3.75
5. Αριθμός άξονων σκουληκιών: 1
6. Αναλογία εργαλείων: 85: 1
7. Αποδοτικότητα: 40%
8. Self-locking εργαλεία: ΝΑΙ
9 βάρος: 63 κλ
Ροπή στιγμής κλίσης: Αυτή η ροπή είναι το φορτίο βαρύτητας που πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου της γυρίζοντας συμπεριφοράς. Εάν η πραγματική ροπή είναι μεγαλύτερη από την εκτιμημένη ροπή στιγμής κλίσης, η γυρίζοντας κίνηση θα ανατραπεί.
Ακτινωτό φορτίο: Η κατακόρυφος φορτίων στον άξονα της γυρίζοντας συμπεριφοράς
Αξονικό φορτίο: Το φορτίο παράλληλο στον άξονα της γυρίζοντας συμπεριφοράς
Κράτημα της ροπής: Είναι η αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται reversely, και τα μέρη δεν βλάπτονται, η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης, βλέπει επίσης όπως σπασμένη ροπή.
Self-locking: Μόνο όταν υπάρχει φορτίο, η γυρίζοντας κίνηση δεν είναι ικανή να αντιστρέψει περιστρέφεται και κάλεσε έτσι self-locking.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Παρατήρηση: Για τις πιό λεπτομερείς διαστάσεις και τις παραμέτρους, παρακαλώ αναφερθείτε στα σχέδια πωλήσεών μας.
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
