Λεπτομέρειες:
|
| Τύπος: | Κλειστό περίβλημα | Υλικό: | 42CrMo, 50Mn |
|---|---|---|---|
| Τρόπος μεταφορών: | Θαλασσίως, ο αέρας, εκφράζει | Effciency: | 40% |
| Πρότυπο: | Ενιαίος άξονας | Αναλογία: | 78:1 |
| Βαθμός IP: | IP66 | Εφαρμογή: | Ακολουθώντας σύστημα ηλιακού πλαισίου |
| Επισημαίνω: | Γυρίζοντας Drive άξονα CE ενιαίο,Ενιαίο γυρίζοντας Drive άξονα 12 ίντσες,Εσωκλειόμενο γυρίζοντας Drive 12 ίντσες |
||

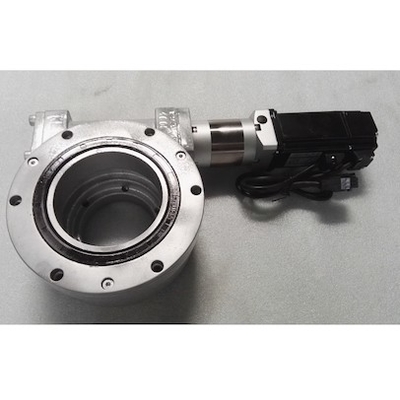

Το ενιαίο εργαλείο σκουληκιών άξονα CE γυρίζει τα Drive, 12 ακολουθώντας ίντσες συστημάτων ηλιακού πλαισίου

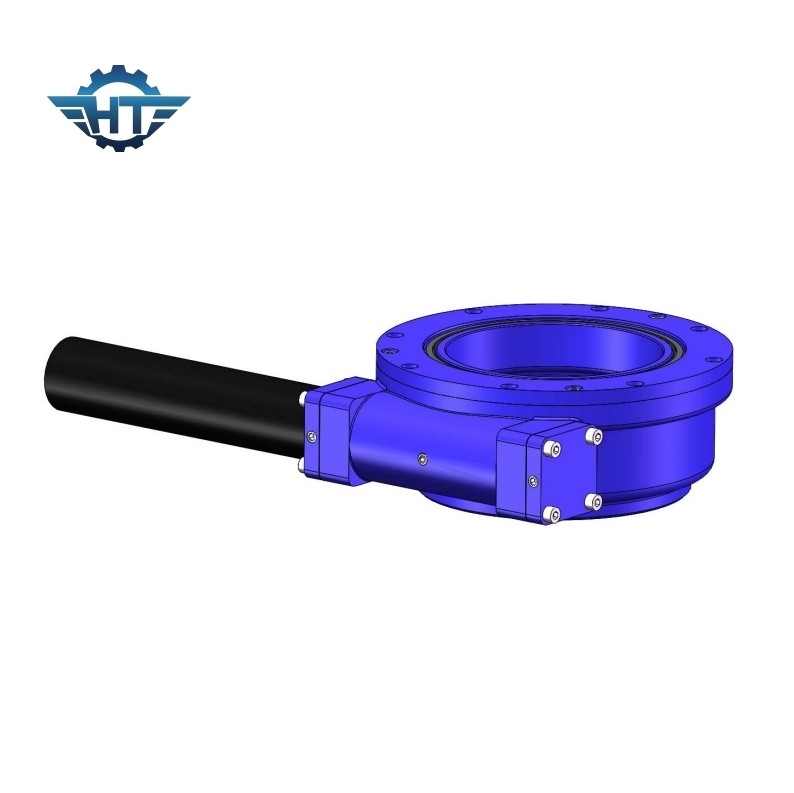

Το εργαλείο σκουληκιών γυρίζει την περιγραφή Drive
Γυρίστε την κίνηση είναι ένα νέο είδος γυρίζει τα προϊόντα, εύκολα να τοποθετήσουν και να σώσουν περισσότερο διάστημα. Γυρίστε την κίνηση αποτελείται από το σκουλήκι, γυρίζει το δαχτυλίδι, μηχανή και ούτω καθεξής. Το μέρος πυρήνων γυρίζει τη συμπεριφορά, έτσι γυρίζει την κίνηση μπορεί επίσης να αντέξει την αξονικές, ακτινωτές φόρτωση και τη στιγμή τίτλου συγχρόνως.
Πρότυπες παράμετροι απόδοσης SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κλίση Ροπή (kN.m) |
Εκμετάλλευση Ροπή (kN.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα | Ακρίβεια (βαθμός) |
IP | Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 1» | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 6 |
| 3» | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 8 |
| 5» | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12 |
| 7» | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 21 |
| 9» | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 49 |
| 12» | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 61 |
| 14» | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 63 |
| 17» | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 105 |
| 21» | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 149 |
| 25» | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 204 |
Εφαρμογές
Ενιαίο ακολουθώντας σύστημα άξονα
Η καταδίωξη ενιαίος-άξονα είναι εύκολο να διαμορφωθεί μια δομή συνδέσμων, με τα διάφορα σχέδια σχεδιαγράμματος, και ένα ηλεκτρικό pushrod σχέδιο συνδέσμων μπορεί επίσης να προστεθεί για να μειώσει περαιτέρω το κόστος της δομικής ισχύος και του συστήματος ελέγχου.
Διπλό ακολουθώντας σύστημα άξονα
Με το ακολουθώντας σύστημα διπλός-άξονα, είναι δύσκολο να γίνει ένα σχέδιο συνδέσμων, και ο αριθμός συστατικών θα περιοριστεί. Επιπλέον, λόγω του ακολουθώντας συστήματος διπλός-άξονα, υπάρχουν δύο ανεξάρτητοι ενεργοποιητές δύναμης. Έναντι του σύνθετου συστήματος ελέγχου ενιαίος-άξονα. Αυτό δημιουργεί ένα πρόβλημα της ενοχλητικής συντήρησης εξοπλισμού. Και η επένδυση είναι σχετικά πολύ υψηλότερη από τον ενιαίο άξονα
Περιεκτικά συγκρίνετε τα δομικά χαρακτηριστικά γνωρίσματα συντήρησης της οριζόντιας καταδίωξης ενιαίος-άξονα, έκλινε την καταδίωξη ενιαίος-άξονα, και την καταδίωξη διπλός-άξονα, καθώς επίσης και το ποσοστό αύξησης ηλεκτρικής παραγωγής, στις περιοχές με ένα γεωγραφικό πλάτος κάτω από 30 βαθμούς, αυτό είναι κατάλληλο να χρησιμοποιήσει ένα οριζόντιο ακολουθώντας σύστημα ενιαίος-άξονα ή ένα κεκλιμένο ακολουθώντας σύστημα ενιαίος-άξονα. Οι περιοχές με το γεωγραφικό πλάτος υψηλότερο από 35 βαθμούς είναι κατάλληλες για τα ακολουθώντας συστήματα διπλός-άξονα.
