Λεπτομέρειες:
|
| Πρότυπο: | VE5 | Αναλογία εργαλείων: | 37:1 |
|---|---|---|---|
| Εφαρμογή: | Ηλιακοί ιχνηλάτες | Τόπος καταγωγής: | Changzhou, Κίνα |
| Οδηγός: | Πλανητική μηχανή εργαλείων | Πιστοποιητικά: | ISO9001, CE |
| Εγκατάσταση: | κατακόρυφος, οριζόντια | Συντήρηση: | Ελεύθερος |
| Χρώμα: | όπως ζητείται | Σπασμωδική κίνηση: | 0,15 βαθμοί |
| Επισημαίνω: | Κάθετο αργόστροφο γυρίζοντας Drive μηχανών,Γυρίζοντας Drive ISO9001 μηχανών,ISO9001 ηλεκτρικός γυρίστε την κίνηση |
||

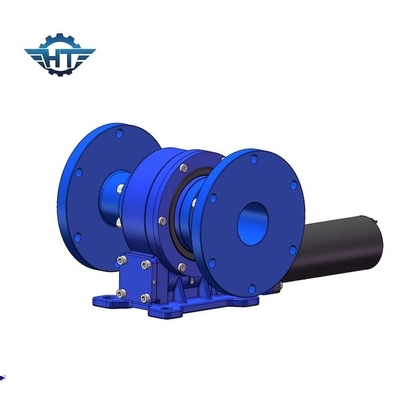

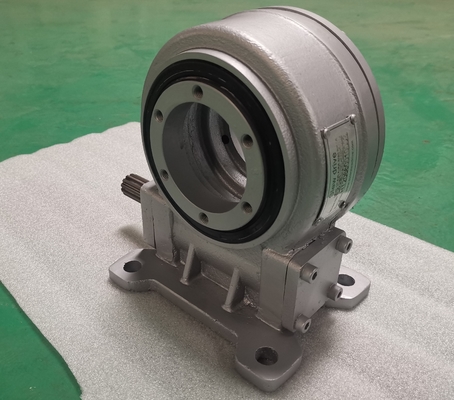

Κάθετο αργόστροφο γυρίζοντας Drive, IP66 5 ίντσες για το μικρό επίγειο τοποθετώντας σύστημα
Αργόστροφη γυρίζοντας περιγραφή Drive
Ο περιστροφικός μειωτής μπορεί να αντισταθεί τη μεγάλη αξονική δύναμη, την ακτινωτή στιγμή δύναμης και να τοποθετήσει αιχμή, και μπορεί να οδηγήσει την περιστροφική πλάκα ή το υποστήριγμα για να περιστραφεί οριζόντια και στις γωνίες πισσών. Η χρήση του εργαλείου κίνησης σκουληκιών για να επιτύχει την επιβράδυνση. Οδηγημένο από τη μηχανή, το σκουλήκι οδηγεί το εξωτερικό δαχτυλίδι να γυρίσει φέρων να περιστραφεί, η εξωτερική ροπή αποτελεσμάτων δαχτυλιδιών μέσω της φλάντζας, και το εσωτερικό δαχτυλίδι του γυρίζοντας ρουλεμάν καθορίζεται στη βάση. Χρησιμοποιείται στο δομικό σχέδιο των ηλιακών ακολουθώντας υποστηριγμάτων, που οδηγούν το σύστημα ηλεκτρικής παραγωγής για να ακολουθήσει την αποδοτικότητα παραγωγής ηλιακής ενέργειας, και τα μηχανήματα κατασκευής που οδηγούν δύο σχετικά περιστρεφόμενα αντικείμενα για να περιστραφεί 360 βαθμούς κατά βούληση.
| Πρότυπο | VE5 | Θέση προέλευσης | Changzhou, Κίνα |
| Εμπορικό σήμα | HT | Τύπος | Εσωκλειόμενος |
| Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 600 N.m |
| Ροπή στιγμής κλίσης | 5 Κ N.m | Κράτημα της ροπής | 9.2 Κ N.m |
| Στατική αξονική εκτίμηση | 16 KN | Στατική ακτινωτή εκτίμηση | 27 KN |
| Δυναμική αξονική εκτίμηση | 8 KN | Δυναμική ακτινωτή εκτίμηση | 14 KN |
| Αναλογία εργαλείων | 37:1 | Αποδοτικότητα | 40% |
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εφαρμογές
Ηλιακό trackering σύστημα
Δεδομένου ότι ένας καθαρός και μια ανανεώσιμη ενέργεια, ηλιακή ενέργεια έχει χρησιμοποιηθεί όλο και περισσότερο, ειδικά η τεχνολογία ηλεκτρικής παραγωγής καταδίωξης φωτοβολταϊκή είναι μια νέα τεχνολογία χρησιμοποίησης ηλιακής ενέργειας μετά από τη συμβατική φωτοβολταϊκή τεχνολογία ηλεκτρικής παραγωγής.
Το ηλιακό ακολουθώντας σύστημα μπορεί να κρατήσει τις φωτοβολταϊκές επιτροπές τον ήλιο όσο το δυνατόν περισσότερο, να αυξήσει την ηλεκτρική παραγωγή των ηλιακών φωτοβολταϊκών ενοτήτων, να μειώσει αποτελεσματικά το κόστος επένδυσης του φωτοβολταϊκού συστήματος ηλεκτρικής παραγωγής, και να βελτιώσει το ποσοστό χρησιμοποίησης των ηλιακών φωτοβολταϊκών ενοτήτων. Η δομή μετάδοσης που χρησιμοποιείται για να συνδέσει τον εξοπλισμό δύναμης και τη φωτοβολταϊκή επιτροπή στο παραδοσιακό φωτοβολταϊκό σύστημα έχει τα μειονεκτήματα της σύνθετης δομής και του υψηλού κόστους.
