Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | SE21" |
|---|---|---|---|
| Αναλογία εργαλείων: | 125:1 | Εκτιμημένη ροπή παραγωγής: | kNm 16 |
| Ροπή κλίσης: | kNm 205 | Αποδοτικότητα: | 40% |
| Χρώμα: | RAL 9006 ή όπως ζητήθηκε | ||
| Επισημαίνω: | Το εργαλείο σκουληκιών SE 21 γυρίζει το Drive,Το υψηλό εργαλείο σκουληκιών ροπής γυρίζει το κιβώτιο ταχυτήτων,50Mn το εργαλείο σκουληκιών γυρίζει το Drive |
||

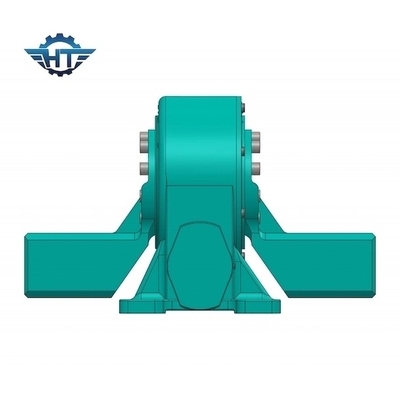

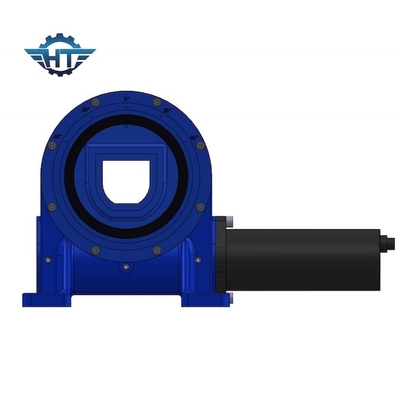

SE21 το υψηλό εργαλείο σκουληκιών μειωτών ταχύτητας ροπής γυρίζει το Drive για τα μηχανήματα ρομπότ και κατασκευής
Το εργαλείο σκουληκιών γυρίζει το Drive Descripition
Θέση προέλευσης: Jiangsu, Κίνα (ηπειρωτική χώρα)
Εμπορικό σήμα: Hangtuo
Στατική αξονική εκτίμηση: 1600 KN
Στατική ακτινωτή εκτίμηση: 640 KN
Δυναμική αξονική εκτίμηση: 385 KN
Δυναμική ακτινωτή εκτίμηση: 335 KN
Όρος: Νέος
Ροπή παραγωγής: kNm 16
Αναλογία εργαλείων: 125:1
Ροπή στιγμής κλίσης: 205 KN.m
Κράτημα της ροπής: 105 KN.m
Μηχανή: 125CC, 160CC, υδραυλική μηχανή 200CC
Υπηρεσία μεταπωλήσεων παρεχόμενη: Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών στο εξωτερικό
Οι γυρίζοντας κινήσεις Hangtuo και η γυρίζοντας συμπεριφορά/το δαχτυλίδι μπορούν να χρησιμοποιηθούν για τον εξοπλισμό κατασκευής και το σύστημα ρομποτικής αυτοματοποίησης, όπως τοποθετημένοι οι φορτηγό γερανοί, carnes παράκτια, εκσκαφέας.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Πλεονεκτήματα
1. Ισχυρή ανατρέποντας στιγμή
2. Υιοθετήστε το τύλιγμα της κίνησης σκουληκιών
3. Πολυ επαφή δοντιών, υψηλή χωρητικότητα φορτίων
4. Self-locking λειτουργία
