Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | SE9» |
|---|---|---|---|
| Εφαρμογή: | Εξοπλισμός αυτοματοποίησης | Εκτιμημένη ροπή παραγωγής: | 4300Nm |
| Κράτημα της ροπής: | 31000 Nm | Ροπή κλίσης: | 45000Nm |
| Αποδοτικότητα: | 40% | Χρώμα: | RAL 9006 ή όπως ζητείται |
| Επισημαίνω: | Το οριζόντιο τοποθετημένο εργαλείο σκουληκιών γυρίζει το Drive,Το εργαλείο σκουληκιών 4300 NM γυρίζει το Drive,Το εργαλείο σκουληκιών σερβο μηχανών γυρίζει το Drive |
||

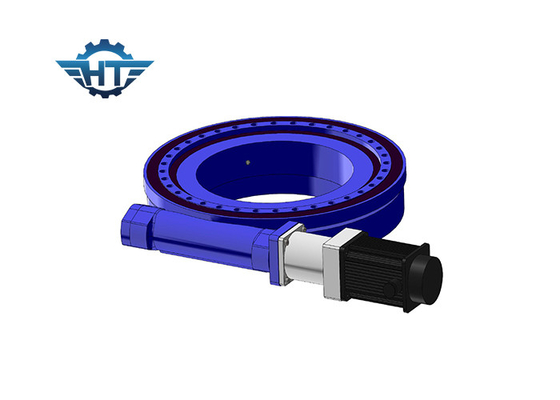

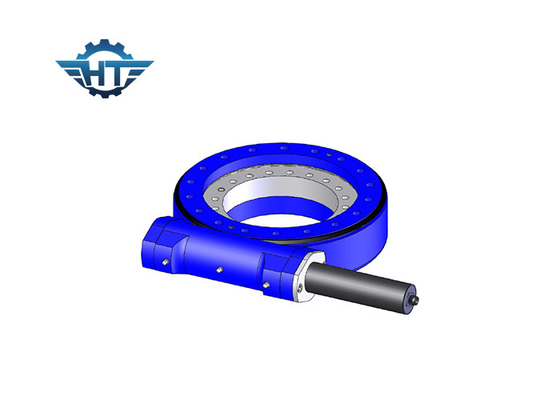

SE9 το οριζόντιο τοποθετημένο πρότυπο εργαλείο σκουληκιών γυρίζει το Drive με τις σερβο μηχανές για τον εξοπλισμό αυτοματοποίησης
SE9 οριζόντιος που τοποθετείται γυρίζει την περιγραφή Drive
Η κίνηση σκουληκιών είναι μια υψηλότερη ένδυση-αντίσταση της κίνησης εργαλείων σκουληκιών, τα οποία έχουν την υψηλές χωρητικότητα φορτίων και τη ροπή στιγμής κλίσης να εξασφαλίσουν σταθερότητα, η αξιοπιστία και καλά. Η κίνηση σκουληκιών είναι επίσης διαθέσιμη για τον υψηλότερο ακολουθώντας ακριβή τομέα.
1. Ισχυρή ανατρέποντας στιγμή
2. Υιοθετήστε το τύλιγμα της κίνησης σκουληκιών
3. Πολυ επαφή δοντιών, υψηλή χωρητικότητα φορτίων
4. Self-locking λειτουργία
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
SE9 παράμετροι απόδοσης
| Πρότυπο: | οριζόντια κίνηση σκουληκιών 9 ίντσας |
| Εκτιμημένη ροπή παραγωγής: | 4300 NM |
| Ροπή κλίσης: | 45000 NM |
| Αξονικό φορτίο: | kN 340 |
| Ακτινωτό φορτίο: | kN 130 |
| Κράτημα της ροπής: | 31000 NM |
| Αποδοτικότητα: | 40% |
| Ακρίβεια: | ≤0.1 ° |
| Self-locking: | Ναι |
| Βάρος: | 49 κλ |
