Λεπτομέρειες:
|
| Πιστοποιητικά: | ISO 9001:2015 | Προστατέψτε το χαρακτηριστικό: | Διάκριση IP66 |
|---|---|---|---|
| Μέγιστη ροπή παραγωγής: | Μέχρι 80.000 Nm | Τάση μηχανών: | 24V |
| Τοποθεσία εγκατάστασης: | Στέγη και τομέας | Αποδοτικότητα μετάδοσης: | 40% |
| Επίπεδο θορύβου: | Χαμηλά | Υπηρεσία OEM: | Διαθέσιμο |
| Επισημαίνω: | κάθετη μονοάξονα τροχιακή κίνηση,Εναεξική κάθετη τροχιά,Εφαρμογές ροπής |
||

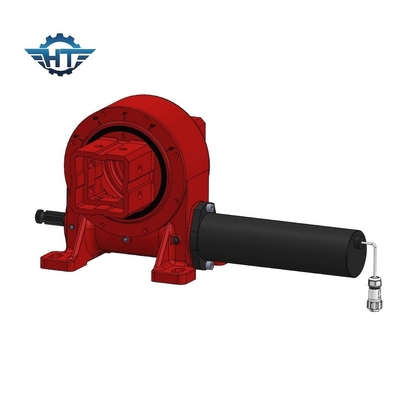

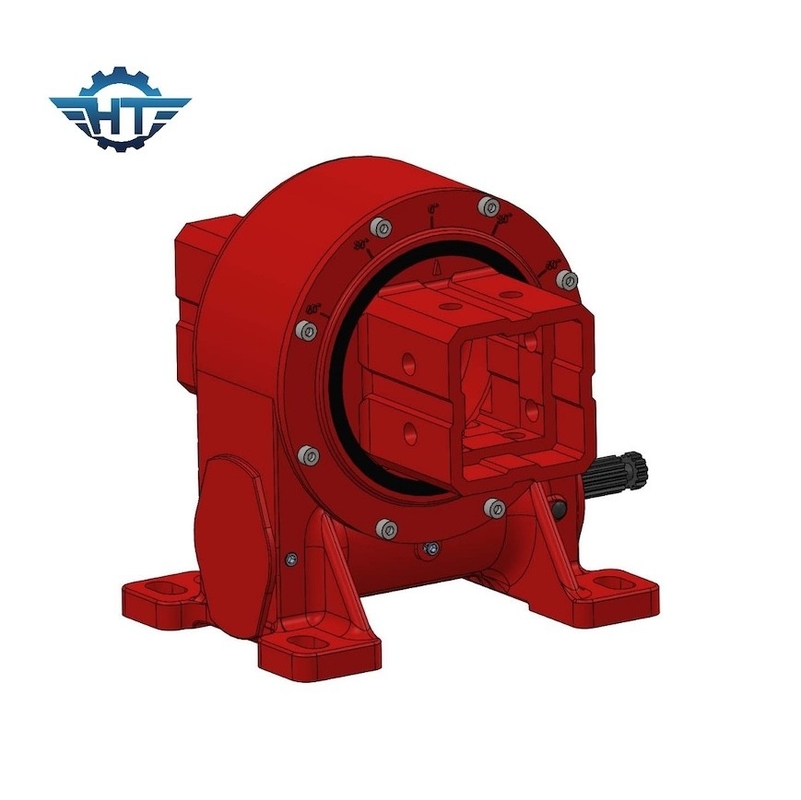

Το προϊόν αυτό διατίθεται σε τρεις διαφορετικούς τύπους δοντιών: ελικοειδές δόντι, το οποίο παρέχει εξαιρετική αντοχή και ακαμψία, εξασφαλίζοντας μακροχρόνια και αξιόπιστη απόδοση.
Η μέγιστη ροπή εξόδου της κάθετης τροχιάς είναι έως 80.000 Nm, καθιστώντας την μια ισχυρή και αποτελεσματική λύση για εφαρμογές βαριάς χρήσης.είναι ικανό να χειρίζεται σημαντικά φορτία με ευκολία.
Το τυποποιημένο χρώμα της Vertical Slewing Drive είναι ασημένιο γκρι, καθιστώντας την μια κομψή και κομψή προσθήκη σε κάθε βιομηχανικό έργο.Είναι επίσης διαθέσιμο σε μια σειρά από προσαρμοσμένα χρώματα για να ταιριάζει με τις ειδικές απαιτήσεις της εφαρμογής σας.
Η κατακόρυφη κίνηση κυματισμού έχει σχεδιαστεί για να φιλοξενεί μια σειρά από κινητήρες, συμπεριλαμβανομένων των κινητήρων AC, DC και υδραυλικών.διασφάλιση της προσαρμογής του κινητήρα στις ειδικές ανάγκες της εφαρμογής σας.
Εκτός από την ευελιξία και την αξιοπιστία της, η κάθετη κίνηση στροφής είναι διαθέσιμη σε τρεις διαφορετικές διαμορφώσεις: μονοάξια κίνηση στροφής, διάξια κίνηση στροφής,και τριπλόάξια κίνηση στροφήςΑυτό επιτρέπει μεγαλύτερη ευελιξία και προσαρμογή, εξασφαλίζοντας ότι η μονάδα κίνησης μπορεί να προσαρμοστεί για να ανταποκριθεί στις ειδικές ανάγκες της εφαρμογής σας.
Συνολικά, η κάθετη κίνηση είναι μια ευπροσάρμοστη και αξιόπιστη λύση για ένα ευρύ φάσμα βιομηχανικών εφαρμογών.και προσαρμόσιμες επιλογές κινητήρα, είναι η ιδανική επιλογή για κάθε έργο που απαιτεί τη στροφή βαρέων φορτίων.
| Παραμέτρους επιδόσεων του μοντέλου VE | |||||||||||
| Σχήμα | Ονομαστική ροπή εξόδου (N.m) | Δρόμος διατήρησης (kN.m) | Δρόμος κλίσης (kN.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Ποσοστό | Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. | Αυτοκλείδωμα | Βάρος ((kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | - Ναι, ναι. | 12 κιλά |
| 5 ίντσες | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | - Ναι, ναι. | 18 κιλά |
| 7 ίντσες. | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | - Ναι, ναι. | 32 κιλά |
| 8 ιντσών. | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | - Ναι, ναι. | 28 κιλά |
| 9 ίντσες. | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | - Ναι, ναι. | 52 κιλά |
| 12 ίντσες. | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | - Ναι, ναι. | 65 κιλά |
| 14 ιντσών. | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | - Ναι, ναι. | 88 κιλά |
| 17 ίντσες. | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | - Ναι, ναι. | 135 κιλά |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | - Ναι, ναι. | 192 κιλά |
| 25 ίντσες. | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | - Ναι, ναι. | 251 κιλά |
Η διάξονα ηλιακή τροχιά παρακολούθησης είναι μία από τις πιο δημοφιλείς εφαρμογές της κάθετης τροχιάς.Αυτό το προϊόν χρησιμοποιείται για να παρακολουθεί την κίνηση του ήλιου και να ρυθμίζει τη γωνία των ηλιακών συλλεκτών για να μεγιστοποιήσει την παραγωγή ενέργειαςΗ κατακόρυφη κίνηση στροφής έχει σχεδιαστεί για να παρέχει υψηλή απόδοση μετάδοσης έως 40% και μέγιστη ροπή 8kNm, καθιστώντας την ιδανική για αυτή την εφαρμογή.
Η διπλής άξονας κίνηση περιστροφής χρησιμοποιείται επίσης σε άλλες εφαρμογές, όπως γερανοί, εκσκαφείς και άλλα βαριά μηχανήματα.Η ελικοειδής σχεδίαση των δοντιών του προϊόντος εξασφαλίζει ομαλή περιστροφή και μειώνει την φθορά του μηχανήματοςΤο βαθμό προστασίας IP66 το καθιστά ανθεκτικό στην σκόνη, το νερό και άλλους περιβαλλοντικούς παράγοντες, εξασφαλίζοντας μακροχρόνια απόδοση.
Μια άλλη δημοφιλής εφαρμογή της κατακόρυφης τροχιάς είναι στη βιομηχανία αιολικής ενέργειας.Η μικρή τροχιά στροφής τροχιάς χρησιμοποιείται για τον έλεγχο της περιστροφής των λεπίδων της τουρμπίνας για τη μεγιστοποίηση της παραγωγής ενέργειαςΗ υψηλή απόδοση μετάδοσης και η ροπή εξόδου του προϊόντος το καθιστούν ιδανικό για αυτή την εφαρμογή.
Συνοπτικά, η κατακόρυφη κίνηση είναι ένα ευέλικτο προϊόν κατάλληλο για ένα ευρύ φάσμα εφαρμογών σε διάφορες βιομηχανίες.σχεδιασμός δοντιών με έλικα, και βαθμός προστασίας IP66, το καθιστούν μια εξαιρετική επιλογή για μηχανήματα που απαιτούν ακρίβεια, ακρίβεια και σταθερότητα.Δύο-άξονες μετατροπές, ή μικροτροχιακή κίνηση, το προϊόν αυτό παρέχει αξιόπιστες επιδόσεις και μακροχρόνια αντοχή.
Το προϊόν Vertical Slewing Drive προσφέρει τεχνική υποστήριξη και υπηρεσίες όπως:
Η ομάδα μας από έμπειρους μηχανικούς και τεχνικούς είναι αφιερωμένη στην παροχή εξαιρετικής υποστήριξης και υπηρεσιών για να διασφαλιστεί η αξιόπιστη και αποτελεσματική λειτουργία του προϊόντος μας Vertical Slewing Drive.
