Λεπτομέρειες:
|
| Τύπος: | VE3 κίνηση εργαλείων σκουληκιών | Θέση προέλευσης: | Changzhou, Κίνα |
|---|---|---|---|
| Προστασία: | IP66, εσώκλειστο | Λειτουργία: | Υψηλή ροπή συγκράτησης |

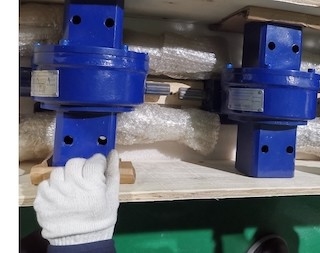

| Συσκευασία: | κιβώτιο κοντραπλακέ | Περίοδος εξουσιοδότησης: | 5~10 έτη |
| Εφαρμογή: | Ακολουθώντας σύστημα ηλιακού πλαισίου | Βαθμός διάβρωσης: | C4, C5 |
| Επισημαίνω: | 3 ίντσες κιβωτίων ταχυτήτων σκουληκιών με τη μηχανή,Κιβώτιο ταχυτήτων σκουληκιών βαριών φορτίων με τη μηχανή,Βαρύ κιβώτιο ταχυτήτων Drive φόρτωσης γυρίζοντας |
||

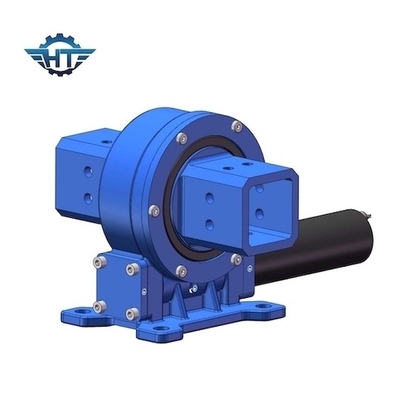

3 η ίντσα κάθετο IP66 γυρίζει το κιβώτιο ταχυτήτων Drive, βαριά φόρτωση για το ακολουθώντας σύστημα ηλιακού πλαισίου
Γυρίστε την περιγραφή κιβωτίων ταχυτήτων Drive
VE6 η γυρίζοντας κίνηση είναι μια μισή στάση εργαλείων και ορίου μέσα στην οποία σχεδιάζεται για ένα ενιαίο ηλιακό ακολουθώντας σύστημα άξονα. Οι γυρίζοντας κινήσεις μας τροφοδοτούνται με την τεχνολογία σκουληκιών κλεψυδρών για τη μέγιστη ροπή εργαλείων και την ομαλότερη περιστροφή.
| 6 γυρίζοντας Drive ίντσας | |
| Εμπορικό σήμα | Hangtuo |
| Ροπή παραγωγής | 5100 N.m |
| Ροπή στιγμής κλίσης | 8000 N.m |
| Κράτημα της ροπής | 39000 N.m |
| Στατική αξονική εκτίμηση | kN 110 |
| Αναλογία εργαλείων | 51:1 |
| Ακρίβεια στερέωσης | ≤0.15° |
| Καθαρό βάρος | 12 κλ |
| Πρότυπα | CE/ISO |
| Θέση προέλευσης | Κίνα |
| Υπηρεσία | Υπηρεσία cOem, προσαρμοσμένη λύση |
| Υλικό | 42CrMo, QT |
| Όροι μεταφορών | θαλασσίως, ο αέρας, σιδηρόδρομος, εκφράζει |
| Χρόνος παράδοσης | 3~45 ημέρες |
| Κοντινότερος λιμένας | Σαγκάη, Ningbo |
| Όροι πληρωμής |
T/T, Paypal |
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εφαρμογές
Η πιό κοινή γυρίζοντας εφαρμογή κίνησης για τους ηλιακούς ιχνηλάτες διπλός-άξονα διπλός-άξονα γυρίζοντας drivesare, όπως τα ηλιόστατα και το συγκεντρωμένο photovoltaics (CPV), και πιάτα δορυφόρων ή ραντάρ. Άλλες εφαρμογές περιλαμβάνουν τους αυτοκίνητους ανελκυστήρες, ρομποτικά positioners βραχιόνων, και το σκηνικό εξοπλισμό.
