Λεπτομέρειες:
|
| Εφαρμογή: | ηλιακό σύστημα παρακολούθησης | Μηχανή: | 24V συνεχής |
|---|---|---|---|
| Δυνατότητα: | 30 ετών κύκλος ζωής | Αποτελεσματικότητα: | Υψηλή |
| Ονομασία: | ηλεκτρική κίνηση | θόρυβο: | Χαμηλά |
| Προστασία: | Διάκριση IP66 | Βάρος: | Φως |
| Επισημαίνω: | Το σκουλήκι σκότωσε την οδήγηση.,Ηλιακό σύστημα παρακολούθησης,Οδηγία σφραγίσματος σπασμάτων |
||

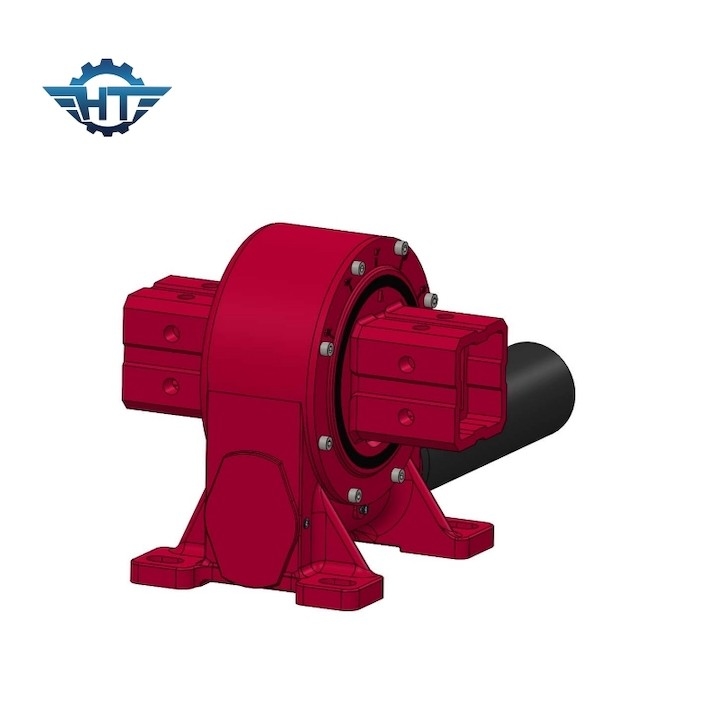

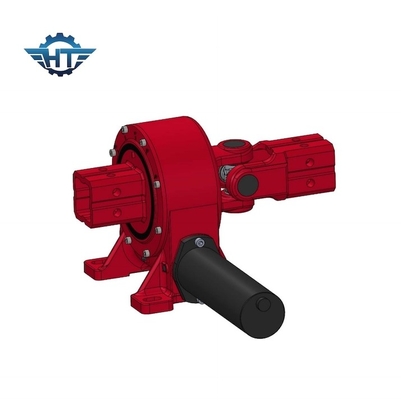

VE5 Envelope Worm Slew Drive για ηλιακό σύστημα παρακολούθησης
Περιγραφή του Envelope Worm Slew
Οι κινητήρες στροφής διαδραματίζουν καθοριστικό ρόλο σε πολλούς μηχανισμούς και εγκαταστάσεις βαρέων μηχανημάτων, επιτρέποντας ομαλή και ακριβή περιστροφή.Το συμπαγές σχεδιασμό και η ευέλικτη υποστήριξη φορτίου τους καθιστούν αναπόφευκτο στοιχείο σε πολλές βιομηχανικές εφαρμογές.
Οι κινητήρες σφαγής σκουληκιών που περιβάλλουν έχουν σχεδιαστεί για την περιστροφή των ηλιακών φωτοβολταϊκών πάνελ και βελτιώνουν την αποδοτικότητα της παραγωγής ενέργειας.Μπορούν να εφαρμοστούν σε λύσεις φωτοβολταϊκής παρακολούθησης με έναν άξονα και διπλό άξονα ηλιακής παρακολούθησης, ηλιακό συγκεντρωτήρα, ηλιακό δίσκο, CPV (συγκεντρωμένη φωτοβολταϊκή ενέργεια), CSP (συγκεντρωμένη ηλιακή ενέργεια), ηλιακή παραβολική κλίμακα κλπ.
Παραμέτρους επιδόσεων του μοντέλου VE
| Παραμέτρους επιδόσεων του μοντέλου VE | ||||||||||||
| Σχήμα | Ονομαστική ροπή εξόδου (N.m) | Δρόμος διατήρησης (kN.m) | Δρόμος κλίσης (kN.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Ποσοστό | Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. | Εργασιακή θερμοκρασία ((°C) | Αυτοκλείδωμα | Βάρος ((kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 12 κιλά |
| 5 ίντσες | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 18 κιλά |
| 7 ίντσες. | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 32 κιλά |
| 8 ιντσών. | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 28 κιλά |
| 9 ίντσες. | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 52 κιλά |
| 12 ίντσες. | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 65 κιλά |
| 14 ιντσών. | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 88 κιλά |
| 17 ιντσών. | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 135 κιλά |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 192 κιλά |
| 25 ίντσες. | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. |
251 κιλά |
Χαρακτηριστικά και οφέλη
Υψηλή ικανότητα ροπής: Η κίνηση στροφής έχει σχεδιαστεί για να αντέχει σε βαριά φορτία και έχει υψηλές δυνατότητες μεταφοράς ροπής.
Συμπίεση σχεδιασμού: Η κίνηση στροφής έχει συμπαγείς διαστάσεις και είναι κατάλληλη για περιορισμένο χώρο εγκατάστασης.
Υποστηρίζει πολλαπλά φορτία: Η κίνηση στροφής είναι σε θέση να αντέχει άξια, ακτινικά και ροπή φορτία, καθιστώντας το κατάλληλο για μια ποικιλία εφαρμογών.
Ανθεκτικότητα: Οι κινητήρες στροφής χρησιμοποιούν συνήθως ανθεκτικά υλικά και σφραγισμένα σχέδια για να προσαρμοστούν σε σκληρά εργασιακά περιβάλλοντα και απαιτήσεις μακράς διάρκειας ζωής.
Προσαρμοσιμότητα: Η κίνηση στροφής μπορεί να προσαρμοστεί σε συγκεκριμένες απαιτήσεις, όπως αναλογίες ταχυτήτων και επιλογές κινητήρα.
Εφαρμογές
Υπάρχουν πολλές εφαρμογές όπου μπορεί να χρησιμοποιηθεί μια περιστρεφόμενη κίνηση, κυρίως επειδή είναι κατάλληλη για εφαρμογές που απαιτούν φορτίο για τη διατήρηση της ισχύος και της ροπής περιστροφής.
Οι τυπικές εφαρμογές οδήγησης swing περιλαμβάνουν, αλλά δεν περιορίζονται σε:
1- Ηλιακό ιχνηλατητή.
2- Αιολικές ανεμογεννήτριες
3- Το ανδρικό ανυψωτικό.
4Υδραυλικά μηχανήματα
5- Τηλεχειριστή.
6- Εκσκαφέας.
7- Σήκωσέ το.
8- Κράνοι
9Εξοπλισμός γεώτρησης
10Στρατιωτικός εξοπλισμός
