Λεπτομέρειες:
|
| Τύπος: | 12 ίντσες που γυρίζουν το Drive | Υλικό: | 42CrMo ή 50Mn |
|---|---|---|---|
| Εξουσιοδότηση: | 5~10 έτη | Μέγεθος: | 3 " ~25» |
| Εφαρμογή: | Διευθετήσιμη ηλιακή ενέργεια | Χρώμα: | Πελάτης που απαιτείται |
| ΜΗΧΑΝΗ: | Εναλλασσόμενο ρεύμα, συνεχές ρεύμα, υδραυλικό | Περιοχή εγκατάστασης: | ανοικτός τομέας |
| Χαρακτηριστικό γνώρισμα: | Εξασφαλίστε, Self-locking | Κατηγορία IP: | IP66 |
| Επισημαίνω: | Drive εργαλείων σκουληκιών κλεψυδρών,Drive 42CrMo εργαλείων σκουληκιών,γυρίζοντας κίνηση 42CrMo εργαλείων σκουληκιών |
||

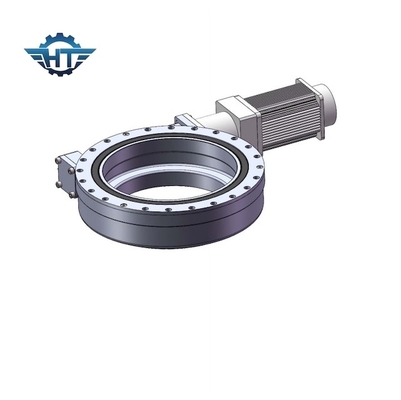

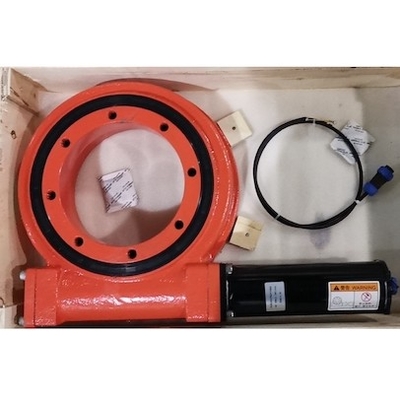

SE12 Drive εργαλείων σκουληκιών με το σκουλήκι κλεψυδρών για το διευθετήσιμο ακολουθώντας σύστημα ηλιακής ενέργειας
Περιγραφή Drive εργαλείων σκουληκιών
Οι γυρίζοντας μονάδες ενιαίος-άξονα χρησιμοποιούνται στην ηλιακή καταδίωξη και τους διάφορους βιομηχανικούς και τομείς κατασκευής, που φέρνουν την ακριβή αξιοπιστία. Οι κινήσεις ταλάντευσής μας χαρακτηρίζουν μια σπειροειδή κατασκευή σκουληκιών που επιτρέπει τη μέγιστη επαφή εργαλείων, την υψηλότερες δύναμη και τη ροπή παραγωγής.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Μόνος κλείδωμα |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Εφαρμογές
1) Βέλτιστη κλίση σταθερή
Στα χαμηλά γεωγραφικά πλάτη, η αύξηση στην παραγωγή ηλεκτρικής ενέργειας οφείλεται ελάχιστος στη χαμηλότερη βέλτιστη κλίση (όπως σε 8°, σχεδόν καμία αύξηση) Στα υψηλά γεωγραφικά πλάτη, η βέλτιστη κλίση είναι μεγάλη και το ποσό ηλεκτρικής ενέργειας που παράγεται είναι σημαντικά υψηλότερο (παραδείγματος χάριν, από για 25% σε 50°)
2) Επίπεδος ενιαίος άξονας
Ακολουθεί την αλλαγή της συναφούς γωνίας μέσα σε μια ημέρα από τον ήλιο, και ο ρυθμός αύξησης του στην παραγωγή ηλεκτρικής ενέργειας στα χαμηλά γεωγραφικά πλάτη είναι σημαντικά καλύτερος από αυτός των υψηλών γεωγραφικών πλατών. Γενικά θεωρείται ότι η επίπεδη ενιαία καταδίωξη άξονα είναι καταλληλότερη για τη χρήση των γεωγραφικών πλατών λιγότερο από 30 °.
3) Πλάγιος ενιαίος άξονας
Είναι καταλληλότερο για τα υψηλά γεωγραφικά πλάτη.
4) διπλή καταδίωξη άξονα
Αυτή η προσέγγιση είναι σαφώς η υψηλότερη στην αύξηση στην παραγωγή ηλεκτρικής ενέργειας λόγω της καταδίωξης των αλλαγών στη συναφή γωνία του ήλιου μέσα σε μια ημέρα και μέσα σε ένα έτος.
5) Σταθερός διευθετήσιμος
Αυτός ο τύπος είναι βασισμένος στην αλλαγή της γωνίας της πρόσπτωσης μέσα σε ένα έτος από τον ήλιο για να ρυθμίσει την κλίση του υποστηρίγματος, επιτυγχάνοντας κατά συνέπεια μια αύξηση στην ηλεκτρική παραγωγή
Η πιό θεμελιώδης διαφορά μεταξύ των διαφορετικών τοποθετώντας μεθόδων είναι η διαφορά στην ηλεκτρική παραγωγή που φέρνουν. Φυσικά, θα υπάρξουν διαφορές στην αρχική επένδυση και τα λειτουργικά κόστη συντήρησης.
Οι πλανητικοί μειωτές είναι ιδανικοί για τις εφαρμογές που απαιτούν την υψηλή ροπή σε μια μικρή συσκευασία και έναν άξονα παραγωγής με την ομοαξονική ευθυγράμμιση
