Λεπτομέρειες:
|
| Σχήμα: | 5 ίντσα | Οδηγός: | Ηλεκτρικός κινητήρας |
|---|---|---|---|
| Εφαρμογή: | Σύστημα ηλιακών συλλεκτών | Χρώμα: | όπως ζητείται |
| Τύπος εισόδου: | Ηλεκτρικό | Επίπεδο θορύβου: | Χαμηλά |
| Ονομασία του προϊόντος: | Κάθετο γυρίζοντας Drive | Δομή: | Κιβώτιο ταχυτήτων |
| Επισημαίνω: | 5' ριζικό σύστημα οδήγησης,κάθετη οδήγηση σιδηροτροχιάς,900 nm ροπή εξόδου κάθετης τροχιάς |
||

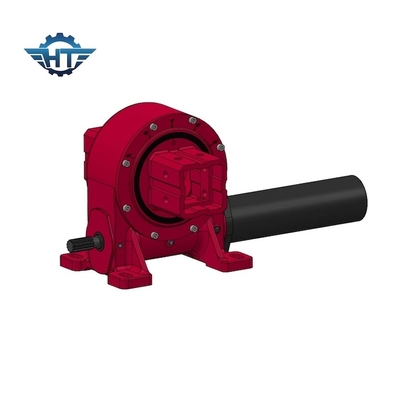

5' Vertical Worm Gear Slew Drive με 900Nm ροπή εξόδου & υψηλή ροπή στήριξης
Περιγραφή της τροχιάς του σκουληκιού
Ο σχεδιασμός και οι προδιαγραφές των τροχών περιστροφής μπορούν να ποικίλλουν ανάλογα με τις ειδικές απαιτήσεις εφαρμογής, συμπεριλαμβανομένης της χωρητικότητας φορτίου, της ταχύτητας, της ακρίβειας και των περιβαλλοντικών συνθηκών.Διαφορετικά μεγέθη και αναλογίες ταχυτήτων είναι διαθέσιμα για να φιλοξενήσουν ένα ευρύ φάσμα εφαρμογών και χωρητικότητας φορτίου.
Η κίνηση στροφής μας έχει χαρακτηριστικά αντίστροφης αυτοκλειδώσεως λόγω των χαρακτηριστικών αυτοκλειδώσεως του εργαλείου σκουληκιού.Σε σύγκριση με τα παραδοσιακά swing προϊόνταΤο κιβώτιο ταχυτήτων με στροφή είναι εύκολο στην εγκατάσταση, εύκολη στη συντήρηση και εξοικονομεί σημαντικό χώρο εγκατάστασης.
Παραμέτρους επιδόσεων του μοντέλου VE
| Παραμέτρους επιδόσεων του μοντέλου VE | ||||||||||||
| Σχήμα | Ονομαστική ροπή εξόδου (N.m) | Δρόμος διατήρησης (kN.m) | Δρόμος κλίσης (kN.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Ποσοστό | Αποτελεσματικότητα |
Ακριβότητα (Δίπλωμα) |
Π.Ε. | Εργασιακή θερμοκρασία ((°C) | Αυτοκλείδωμα | Βάρος (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 12 κιλά |
| 5 ίντσες | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 18 κιλά |
| 7 ίντσες. | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 32 κιλά |
| 8 ιντσών. | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 28 κιλά |
| 9 ίντσες. | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 52 κιλά |
| 12 ίντσες. | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 65 κιλά |
| 14 ιντσών. | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 88 κιλά |
| 17 ιντσών. | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 135 κιλά |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 192 κιλά |
| 25 ίντσες. | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | - Ναι, ναι. | 251 κιλά |
Πλεονεκτήματα
1Δυνατή ροπή ανατροπής με βάση το δαχτυλίδι περιστροφής
2Υιοθετήστε περιτυλίγον δερμάτινο σύστημα.
3. Οδήγηση μεγαλύτερο φορτίο για τη χρήση πολυδοντιών επαφή
4Καλύτερη λειτουργία στατικής αυτοκλειδώσεως
