Λεπτομέρειες:
|
| Υλικό: | χυτοσίδηρος | Μοντέλο: | SDE3" |
|---|---|---|---|
| Μέγεθος: | 3-25 ίντσες | Μέγεθος διάτρησης: | 100-800mm |
| Επιλογές ταχυτήτων: | Εξωτερικά γρανάζια | Εγγύηση: | 5 χρόνια |
| OEM: | Διαθέσιμος | Περιστρεφόμενος τύπος: | Διπλός Άξονας |
| Επισημαίνω: | Μικρή κίνηση διπλού άξονα περιστρεφόμενη κίνηση 25 ιντσών,SDE 3" διπλού άξονα κίνησης,SDE 3" Dual Axis Slew Drive |
||

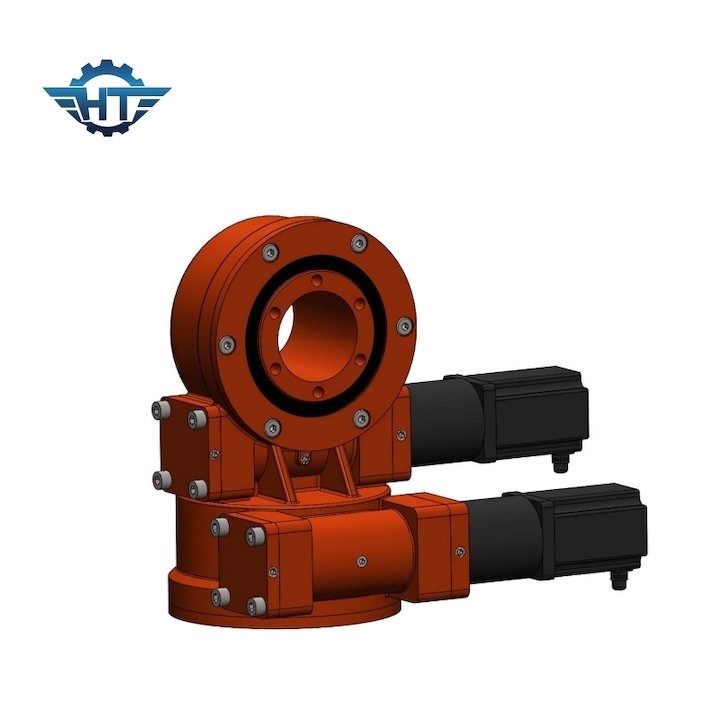

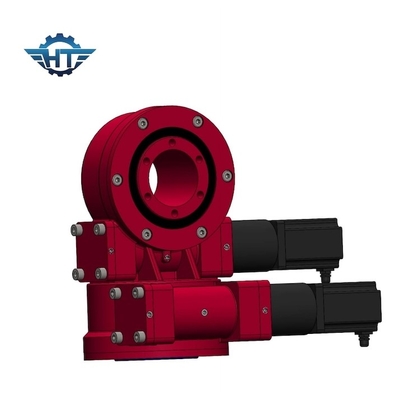

Small Dual Axis Slew Gear Enclosed Housing for Sun Tracking Panel Project
Περιγραφή Slew Gear
Οι περιστρεφόμενοι ηλεκτροκινητήρες της Hangtuo παρέχουν μεγάλη σχέση μετάδοσης σε ένα μόνο στάδιο μετάδοσης, βελτιστοποιημένη για βάρος έναντι απόδοσης.Τα γρανάζια και τα γρανάζια συναρμολογούνται σε ένα περίβλημα χαμηλού προφίλ, που συγκρατείται και είναι έτοιμο για εγκατάσταση, επιτρέποντας στο προϊόν να αντιδρά σε όλες τις αξονικές και ακτινικές δυνάμεις και με αποτέλεσμα ροπές κλίσης που δημιουργούνται στις πιο απαιτητικές εφαρμογές.Αυτά τα εξαιρετικά προσαρμόσιμα προϊόντα διαθέτουν επίσης ισχυρή αντοχή σε κραδασμούς, απόδοση μεγάλης διάρκειας ζωής, ομαλή περιστροφή, προστασία ρουλεμάν και επιλογές σφραγισμένης μετάδοσης κίνησης.Όλα τα τεχνικά πλεονεκτήματα, σε συνδυασμό με τα κορυφαία στον κλάδο πρότυπα ποιότητας, καθιστούν τα προϊόντα Hangtuo τους ιδανικούς υποψηφίους για εφαρμογές βαρέως τύπου με κρίσιμες επιδόσεις.
Παράμετροι απόδοσης περιστρεφόμενης μονάδας SDE μοντέλου
| Παράμετροι απόδοσης μοντέλου SDE | ||||||||||||
| Μοντέλο | Ονομαστική ροπή εξόδου (Nm) |
Ροπή κλίσης (kN.m) |
Ροπή συγκράτησης (kN.m) | Αξονικό φορτίο (kN) | Ακτινικό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Working Tep (℃) |
Αυτοκλείδωμα | Βάρος (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 25 κιλά |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 34 κιλά |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 56 κιλά |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 92 κιλά |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 160 κιλά |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 224 κιλά |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 320 κιλά |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 492 κιλά |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40+80 | Ναί | 705 κιλά |
Η αρχή λειτουργίας του Slew Drive
Το σκουλήκι κινείται από τον κινητήρα, ο οποίος οδηγεί την περιστρεφόμενη κίνηση να περιστρέφεται και να εξάγει τη ροπή μέσω της φλάντζας που είναι στερεωμένη στο περίβλημα.Η κίνηση περιστροφής έχει αντίστροφη αυτοασφάλιση λόγω της μετάδοσης κίνησης ατέρμονα με χαρακτηριστικά αντίστροφης αυτοασφάλισης.
Βασικά χαρακτηριστικά
1. σταθερός
2. υψηλή ακρίβεια
3. εξαιρετική απόδοση
