Λεπτομέρειες:
|
| Πρότυπο: | SDE7» | Ροπή παραγωγής: | 2000 Nm |
|---|---|---|---|
| Ροπή κλίσης: | 7500 Nm | Κράτημα της ροπής: | 13200 NM |
| COem: | Διαθέσιμος | Αναλογία εργαλείων: | 57:1 |
| Χαρακτηριστικό γνώρισμα: | Γρήγορη εγκατάσταση | Ακρίβεια: | 0~0.15° |
| Επισημαίνω: | 7 οι ίντσες διπλού άξονα γυρίζουν το Drive,Η επιτροπή PV γυρίζει το κιβώτιο ταχυτήτων Drive,Ο ηλιακός ιχνηλάτης επιτροπής PV γυρίζει το Drive |
||

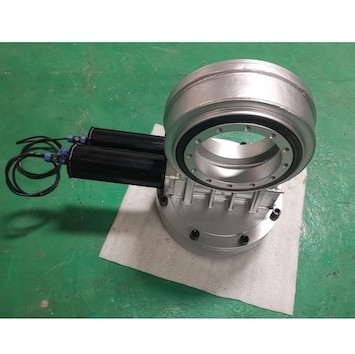

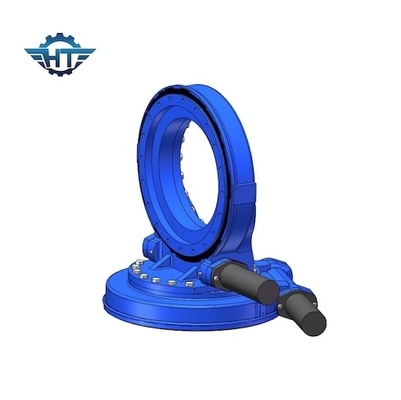

7 διπλών άξονα σκουληκιών εργαλείων ίντσες κιβωτίων ταχυτήτων Drive για τα ηλιακά ακολουθώντας συστήματα επιτροπής PV
Διπλή περιγραφή κιβωτίων ταχυτήτων Drive εργαλείων σκουληκιών άξονα
7 ίντσα 2 άξονας ή διπλός ηλιακός ιχνηλάτης άξονα με τη γυρίζοντας ακρίβεια κίνησης μέχρι 0,1 βαθμοί και πίσω δομή για 15 κομμάτια των διαστάσεων 0,99 μ Χ 1,64 μ και βάρος ηλιακών πλαισίων 20 κλ ανώτατου κάθε ένα. Τόσο μαζί μέχρι και την επιφάνεια ηλιακών πλαισίων 30㎡. Η προτεινόμενη περιοχή των φωτοβολταϊκών επιτροπών που άλλες γυρίζοντας κινήσεις μπορούν να φέρουν είναι η ακόλουθη:
| γυρίζοντας πρότυπο κίνησης | τα τετραγωνικά μέτρα των ηλιακών πλαισίων μπορούν να αντέξουν (ανώτατος) |
| SDE1 | <5 ㎡ |
| SDE3 | <15 ㎡ |
| SDE5 | <20 ㎡ |
| SDE7 | <30 ㎡ |
| SDE9 | <40 ㎡ |
| SDE12 | <50 ㎡ |
| SDE17 | <60 ㎡ |
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Εφαρμογές
Εφαρμογή του περιστροφικού Drive στο φωτοθερμικό ακολουθώντας σύστημα
1. Το ακολουθώντας σύστημα πιάτων, καταδίωξη δύο-άξονα μπορεί πραγματικά να διαιρεθεί σε δύο τύπους: οριζόντιος και ανύψωση.
2. Το φωτοθερμικό σύστημα τύπων γουρνών μπορεί να διαιρεθεί σε μεγάλο τύπο γουρνών και μικρό τύπο γουρνών. Λόγω του μεγάλου ανοίγματος του αυλακιού και της απαίτησης της γρήγορης ταχύτητας περιστροφής, οι υδραυλικοί κύλινδροι χρησιμοποιούνται αυτήν την περίοδο περισσότερο για τα μεγάλα αυλάκια, αλλά υπάρχουν επίσης μεγάλα προγράμματα αυλακιού που χρησιμοποιούν τους μειωτές. Για το μικρό τύπο γουρνών, κυρίως προγράμματα τύπων γουρνών θέρμανσης, το μήκος του συλλέκτη είναι σχετικά σύντομο, το οποίο είναι πολύ κατάλληλο για την εγκατάσταση και τη χρήση του κάθετου περιστροφικού μειωτή σειράς του VE. Λόγω του ενσωματωμένου σχεδίου της υποστήριξης και του περιστροφικού μειωτή, η εγκατάσταση είναι κατάλληλη. Συγχρόνως, το σύνθετο δομικό σχέδιο του υποστηρίγματος γουρνών απλοποιείται.
3. Το πρόγραμμα Fresnel είναι παρόμοιο με τη μίνι-γούρνα.
