Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo, QT | Πρότυπο: | διπλού άξονα 7 ίντσες |
|---|---|---|---|
| Κράτημα της ροπής: | 13,5 kNm | Ροπή κλίσης: | 13.2 kNm |
| Αποδοτικότητα: | 40% | Αξονικό φορτίο: | kN 34 |
| Ακτινικό Φορτίο: | 58 kN | Χρώμα: | όπως ζητείται |
| Επισημαίνω: | 800RPM ο διπλός άξονας γυρίζει το Drive,Ο διπλός άξονας γυρίζει το Drive 24VDC,24VDC ηλιακός γυρίστε την κίνηση |
||

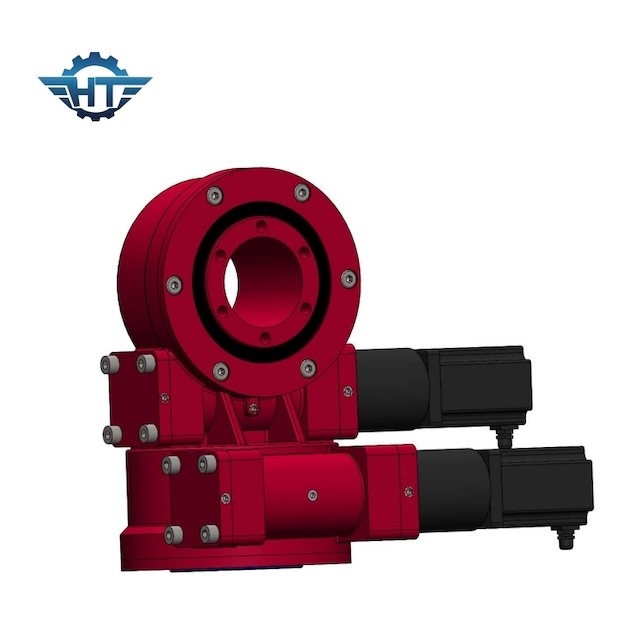

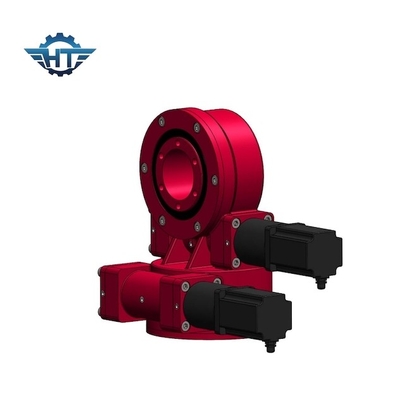

Ο διπλός άξονας σκουληκιών και ροδών SDE7 σκουληκιών γυρίζει το Drive με το πλανητικό κιβώτιο ταχυτήτων για τους ιχνηλάτες PV
Ο διπλός άξονας γυρίζει την περιγραφή Drive
Οι ηλιακοί ιχνηλάτες μπορούν να διαιρεθούν σε ιχνηλάτες ενιαίος-άξονα και ιχνηλάτες διπλός-άξονα με τα μηχανικά χαρακτηριστικά. Δεδομένου ότι τα συστήματα διπλός-άξονα είναι σε θέση να λάβουν μια βέλτιστη καταδίωξη του ήλιου, είναι δημοφιλέστερα σε όλους τους τύπους των PV, CPV, συγκεντρωμένες CSP ηλιακές τεχνολογίες. Έχουμε τις υδραυλικές μηχανές, ηλεκτρικοί κινητήρες, stepper μηχανές για να ταιριάξουμε με τις γυρίζοντας κινήσεις σύμφωνα με τις διαφορετικές συνθήκες εργασίας της, η παράμετρος ηλεκτρικών κινητήρων είναι όπως κατωτέρω:
| Στοιχεία μηχανών | Πλανητικά στοιχεία κιβωτίων ταχυτήτων | ||
| Εκτιμημένη τάση | 24VDC | Αναλογία | 398:1 |
| Εκτιμημένο ρεύμα | 1.3A | Ροπή παραγωγής | 43Nm |
| Εκτιμημένη ταχύτητα | 800Rpm | Ταχύτητα παραγωγής | 2Rpm |
| Προστατευμένο επίπεδο | IP55/65/66 | Θόρυβος | <60db> |
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Q&A
Τι τα paramters στο τεχνικό σχέδιο σημαίνει;
Ροπή στιγμής κλίσης: Η ροπή είναι το φορτίο που πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου της γυρίζοντας συμπεριφοράς. Εάν το qorque που παράγεται κίνηση από το φορτίο και την απόσταση είναι μεγαλύτερο από την εκτιμημένη ροπή στιγμής κλίσης, η γυρίζοντας θα ανατραπεί.
Ακτινωτό φορτίο: Κατακόρυφος φορτίων στον άξονα της γυρίζοντας συμπεριφοράς
Αξονικό φορτίο: Φορτίο παράλληλο στον άξονα της γυρίζοντας συμπεριφοράς
Κράτημα της ροπής: Είναι η αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται reversely, και τα μέρη δεν βλάπτονται, η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης.
Self-locking: Μόνο όταν φορτώνεται, η γυρίζοντας κίνηση δεν είναι ικανή να αντιστρέψει περιστρέφεται και κάλεσε έτσι self-locking.
