Λεπτομέρειες:
|
| Τύπος: | Μηχανισμός τροχού σκουληκιού | Υλικό: | 42CrMo ή 50Mn |
|---|---|---|---|
| Εφαρμογή: | Fresnel συγκέντρωσε τον ηλιακό σταθμό | Εξουσιοδότηση: | 10 έτη |
| Χρώμα: | Ασημένιο γκρι | Περίοδος εξουσιοδότησης: | 10 έτη |
| ΜΗΧΑΝΗ: | 24V συνεχές ρεύμα | Μεταφορά: | αεροπορικώς, η θάλασσα, σιδηρόδρομος, εκφράζει |
| Επισημαίνω: | Τύλιγμα του γυρίζοντας Drive εργαλείων σκουληκιών,Γυρίζοντας κιβώτιο ταχυτήτων 5 Drive»,Συγκεντρωμένο Fresnel γυρίζοντας Drive σκουληκιών |
||

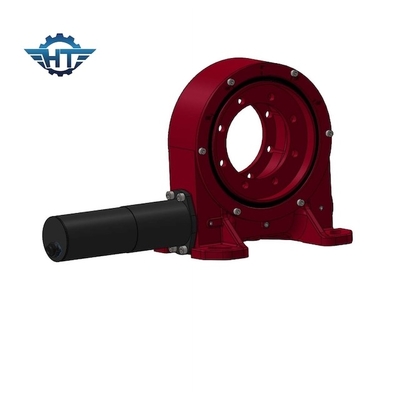

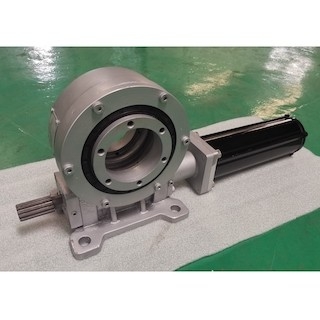

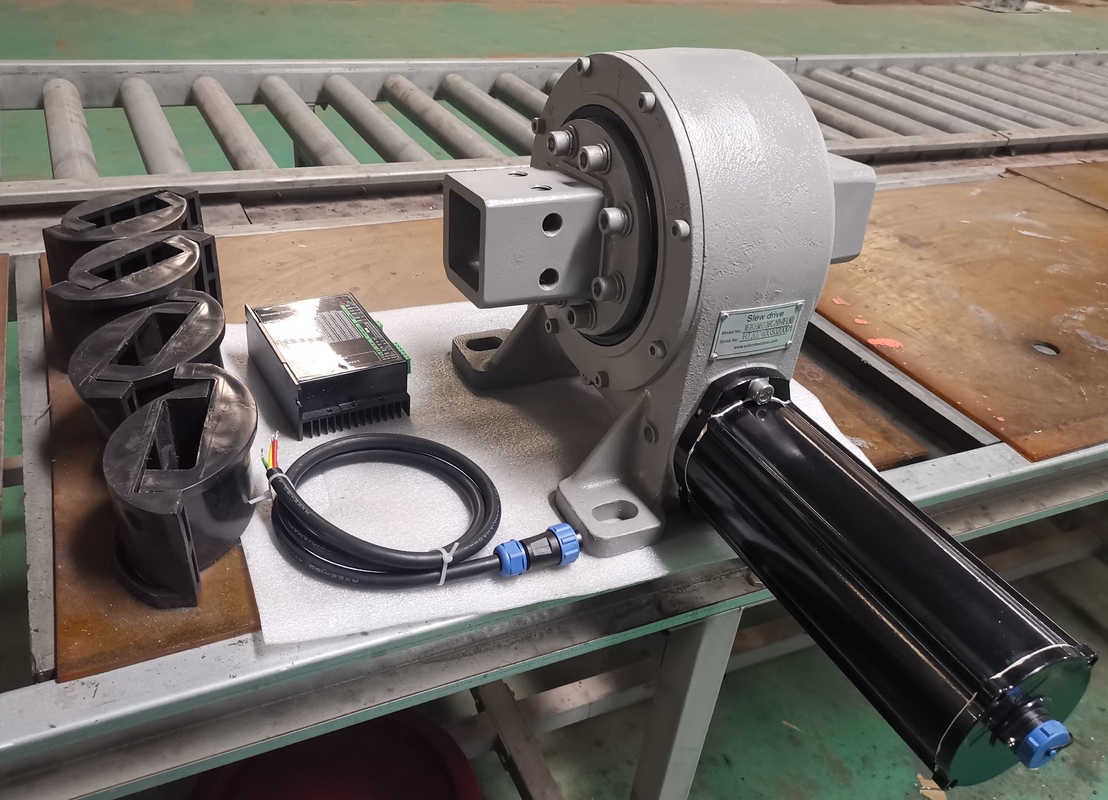

VE7 ενιαία γυρίζοντας ρουλεμάν εργαλείων σκουληκιών άξονα με Nema23 για τα ηλιακά ακολουθώντας συστήματα
Γυρίζοντας περιγραφή ρουλεμάν εργαλείων σκουληκιών
Συγκεντρωμένος ο Fresnel σταθμός ηλιακής ενέργειας είναι ένα είδος ηλιακού ακολουθώντας συστήματος CSP. Η αρχή εργασίας είναι παρόμοια με τη φωτοθερμική ηλεκτρική παραγωγή τύπων γουρνών, εκτός από το ότι ο συμπυκνωτής δομών Fresnel χρησιμοποιείται αντί του καθρέφτη. Αυτό το καθιστά σχετικά ανέξοδο, αλλά η αποδοτικότητα μειώνεται αντίστοιχα.
Επειδή ένα τέτοιο σύστημα έχει μόνο μερικούς χρόνους να συγκεντρωθεί, η ποιότητα του θερμαμένου υδρατμού δεν είναι υψηλή, έτσι ώστε η ετήσια αποδοτικότητα ηλεκτρικής παραγωγής ολόκληρου του συστήματος μπορεί μόνο να φθάσει για 10% αλλά λόγω της απλής δομής του συστήματος και της άμεσης χρήσης της θερμότητα-μεταφοράς του μέσου για να παραγάγουν τον ατμό, η κατασκευή και τα κόστη συντήρησης της είναι επίσης σχετικά χαμηλές.
Τυλίγοντας το εργαλείο σκουληκιών γυρίστε τα χαρακτηριστικά γνωρίσματα Drive
1. Περιστραφείτε 360°
2. Συνδέστε μια οδηγώντας μηχανή στη αριστερά ή δεξιά πλευρά
3. Το λίπος είχαν γεμίσει πριν από το εργοστάσιο
4. Απλή εγκατάσταση και λογική διαστημική χρησιμοποίηση
5. Μόνο εργαλείο σκουληκιών κλειδώματος
6. Εύκολη και ρευστή μέθοδος και
7. Υψηλή backholding ροπή, κατάλληλη για την κάθετη εγκατάσταση
8. Χαμηλή συντήρηση
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εφαρμογές
Παραβολικές εγκαταστάσεις ηλιακής ενέργειας συλλεκτών συγκεντρωμένος
Υιοθετεί το βορρά-νότου οριζόντιο σχέδιο άξονα, βελτιώστε αποτελεσματικά τα κέρδη θερμότητας συλλεκτών. Το μηχανικό σχέδιο δομών Ultralimit, συλλέκτης μπορεί να επιτύχει τη ταχύτητα ανέμου ≤ 7m/s, η ακρίβεια καταδίωξης είναι 0.1° Η ταχύτητα ανέμου μπουρινιού σε οποιοδήποτε κράτος ≤ 20m/s, συλλέκτης δεν είναι χαλασμένη. Η στάση που προστατεύει το κράτος, κάτω από τη ταχύτητα ανέμου ≤ 32m/s, συλλέκτης δεν είναι χαλασμένη.
