Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Γυρίζοντας συσκευή: | VE9 |
|---|---|---|---|
| Αναλογία εργαλείων: | 61:1 | Κράτημα της ροπής: | 80000 NM |
| Ροπή κλίσης: | 16000 NM | Εκτιμημένη ροπή παραγωγής: | 8784 NM |
| Συσκευασία μεταφορών: | κοντραπλακέ και παλέτα | Τυποποιημένο χρώμα: | RAL 9006 |
| Επισημαίνω: | VE9 ηλιακός μικρός γυρίζει το Drive,Ο οριζόντιος σύνδεσμος μικρός γυρίζει το Drive,42CrMo VE9 ηλιακά γυρίζουν την κίνηση |
||

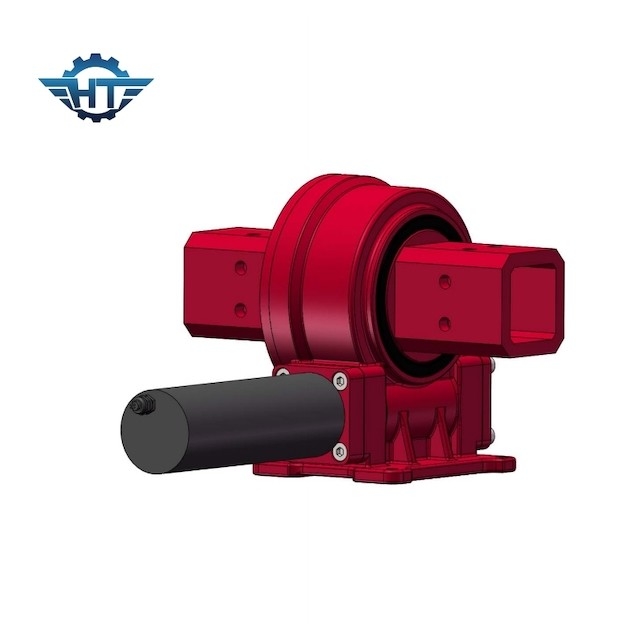

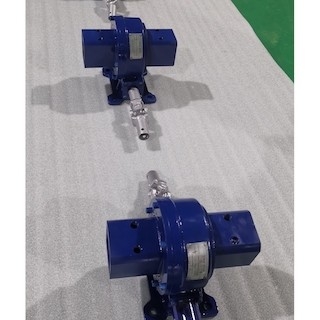

VE9 ηλιακά γυρίζοντας Drive για ηλιακά ακολουθώντας συστήματα άξονα συνδέσμων τα οριζόντια ενιαία
Συνδέσμων ενιαία περιγραφή Drive άξονα γυρίζοντας
Οι γυρίζοντας κινήσεις ενιαίος-άξονα συνδέσεων περιστρέφονται περίπου έναν άξονα και κάνουν το ακολουθώντας σύστημα να κινηθεί από την ανατολή - - δύση και πίσω στο σπίτι τη νύχτα. Αυτά τα προϊόντα είναι τα ευκολότερα να εγκαταστήσουν, και ο συνηθέστερα χρησιμοποιημένη. Το VE προσφέρει το κάθετο μοντάρισμα και μια πλήρως-εσωκλειόμενη κίνηση IP66 σε μια μεγάλης ισχύος μονάδα.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Συντήρηση
Η γυρίζοντας συσκευή κίνησης είναι ένα στοιχείο μετάδοσης δύναμης που εκτελεί τη σχετική γυρίζοντας κίνηση μεταξύ του ανώτερου σώματος και του χαμηλότερου σώματος, και χρησιμοποιείται για να υποστηρίξει τη μάζα του ανώτερου σώματος και να αντέξει το λειτουργώντας φορτίο. Η μηχανή χρησιμοποιείται ως οδηγώντας μέθοδος. Όταν η περιστροφική μηχανή περιστρέφεται, το πλανητικό κιβώτιο μείωσης εργαλείων οδηγείται από τη μηχανή, και έπειτα ο άξονας παραγωγής της περιστροφικής κίνησης οδηγείται, έτσι ώστε η περιστροφική συσκευή κίνησης μπορεί να περιστραφεί.
Η καλή απόδοση των περιστρεφόμενων τμημάτων δομών είναι η βασική εγγύηση της γενικής ευελιξίας, έτσι η εργασία λίπανσης είναι ουσιαστική.
Σύμφωνα με τις διαφορετικές εφαρμογές, ο κύκλος της προσθήκης του λίπους είναι επίσης διαφορετικός. Για τις φωτοβολταϊκές εφαρμογές, ο κύκλος της έγχυσης ή της αντικατάστασης του λίπους είναι πέντε έτη. Για τις εφαρμογές μηχανημάτων κατασκευής, επειδή η ταχύτητα και η συχνότητα εργασίας της είναι πολύ υψηλότερες από εκείνοι των φωτοβολταϊκών εφαρμογών, το λίπος πρέπει να προστεθεί ή να αντικατασταθεί κάθε χρόνο ή ακόμα και κάθε έξι μήνες.
Υπό τις ειδικές συνθήκες εργασίας, όπως οι τροπικοί κύκλοι, υψηλή υγρασία, σκόνη, και μεγάλη διαφορά θερμοκρασίας, κατά τη διάρκεια της συνεχούς λειτουργίας, τον κύκλο λίπανσης πρέπει να κοντύνουν, και κάποιο νέο λίπος πρέπει να προστεθεί πριν και μετά από τη μηχανή σταματά για πολύ καιρό. Γεμίστε raceway με το λίπος έως ότου διαρρέει από τη σφραγίζοντας ζώνη.
