Λεπτομέρειες:
|
| Πρότυπο: | VE9 | Μόνος-κλειδαριά: | Ναι |
|---|---|---|---|
| Πιστοποιητικό: | ISO9001, CE | Εξουσιοδότηση: | 5~10 έτη |
| Υλικό: | 50Mn, 42CrMo | Εφαρμογή: | Ανοικτοί ηλιακοί ιχνηλάτες τομέων |
| Χρώμα: | όπως ζητείται | Ακρίβεια: | ≤0,1 |
| Επισημαίνω: | ISO9001 κάθετο γυρίζοντας Drive,Το αντι Drive σκουληκιών Errosion γυρίζει το δαχτυλίδι,ISO9001 γυρίζοντας κίνηση δαχτυλιδιών |
||

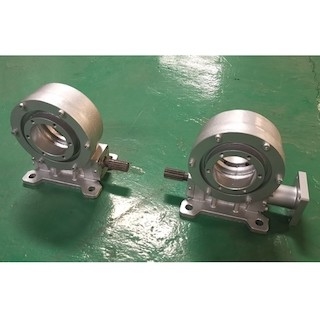

9 ενιαίων γυρίζοντας ίντσες εργαλείων σκουληκιών, αντι επίστρωμα Errosion για τους ανοικτούς ηλιακούς ιχνηλάτες τομέων

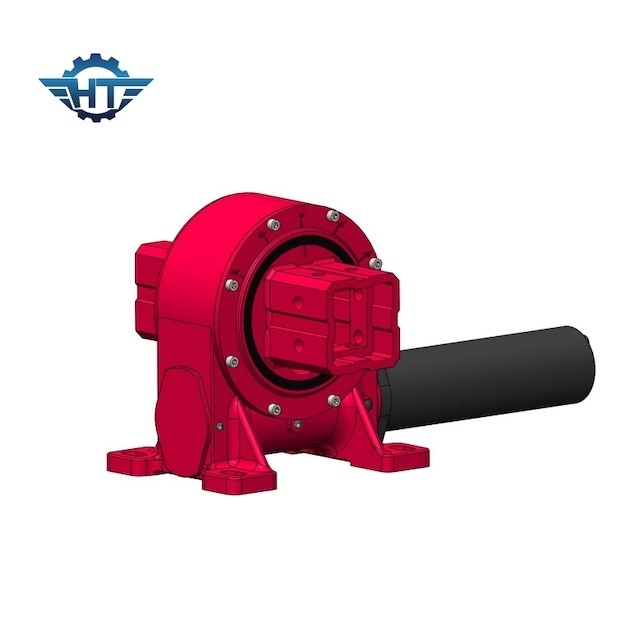

Ενιαία περιγραφή Drive άξονα γυρίζοντας
Η ενιαία γυρίζοντας κίνηση άξονα είναι ένας μηχανισμός μετάδοσης μείωσης που ενσωματώνεται με σε μια οδηγώντας πηγή ισχύος. Η περιστροφή μπορεί να είναι σε έναν ενιαίο άξονα, ή στους πολλαπλάσιους άξονες από κοινού. Είναι ένας γενικής χρήσης μηχανισμός μετάδοσης μείωσης που ενσωματώνει τις λειτουργίες της περιστροφής, της επιβράδυνσης, και της κατοχής μιας απλής δομής και μιας κατάλληλων κατασκευής και μιας συντήρησης συγχρόνως.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εφαρμογές
Επίπεδο ενιαίο ακολουθώντας σύστημα άξονα
Το επίπεδο ακολουθώντας σύστημα ενιαίος-άξονα είναι το ευρύτατα χρησιμοποιημένο ακολουθώντας σύστημα στην αγορά, η οποία μπορεί να υποδιαιρεθεί στο ακολουθώντας σύστημα ενιαίος-άξονα NS-άξονα επίπεδο (δηλαδή ο άξονας περιστροφής εγκαθίσταται στη βορρά-νότου κατεύθυνση) και το επίπεδο ακολουθώντας σύστημα ενιαίος-άξονα EW-άξονα (δηλ. ο άξονας περιστροφής). εγκατεστημένος στην Ανατολής-Δύσης κατεύθυνση). Μεταξύ τους, το ακολουθώντας σύστημα ενιαίος-άξονα NS-άξονα επίπεδο είναι ευρύτατα χρησιμοποιημένη.
Για το ακολουθώντας σύστημα ενιαίος-άξονα NS-άξονα οριζόντιο, προκειμένου να προσαρμοστεί στις περιοχές με τα υψηλότερα γεωγραφικά πλάτη, ένα επίπεδο ακολουθώντας σύστημα ενιαίος-άξονα με μια γωνία κλίσης έχει αναπτυχθεί.
