Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | VE9» |
|---|---|---|---|
| ΑΝΑΛΟΓΙΑ ΕΡΓΑΛΕΙΩΝ: | 61:1 | Εκτιμημένη ροπή: | 4300 NM |
| Κράτημα της ροπής: | 27200 Nm | Ροπή κλίσης: | 16000 NM |
| Αποδοτικότητα: | 40% | Παραγωγή: | Φλάντζα |
| Επισημαίνω: | solar tracker drive,solar slew drive |
||

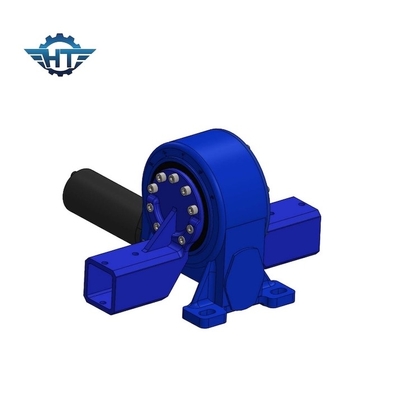

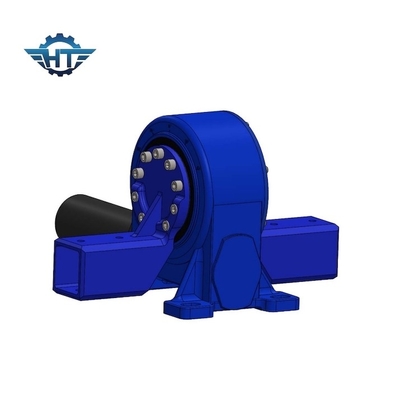

Το εσωκλειόμενο εργαλείο σκουληκιών γυρίζει το Drive με την παραγωγή σωλήνων Squre για το ηλιακό ακολουθώντας σύστημα
Το εργαλείο σκουληκιών γυρίζει την περιγραφή Drive
Οι γυρίζοντας περιστρεφόμενες ενότητες των κινήσεων είναι συμπαγείς περιστροφικές μονάδες που ενσωματώνονται σε μια κατοικία χυτοσιδήρου που περιέχει ένα γυρίζοντας δαχτυλίδι με ένα εργαλείο. Το εργαλείο περιστρέφεται το γυρίζοντας δαχτυλίδι με τη μεγάλη ακρίβεια και επιτρέπει την ομαλή περιστροφή και τη μέγιστη προσπάθεια. Οι κάθετες γυρίζοντας κινήσεις τύπων προσφέρουν το κάθετο μοντάρισμα και μια πλήρως-εσωκλειόμενη κίνηση σε μια μεγάλης ισχύος μονάδα. Είναι μέρη μιας ουσιαστικά μηχανημάτων μετάδοσης.
Κατασκευαζόμαστε βασισμένος στα πρότυπα που απαιτούνται στο σύστημα ISO9001. Περάσαμε επίσης τις πιστοποιήσεις CE. Γυρίστε την κίνηση έχει μια μακριά διάρκεια ζωής και σχεδιάζεται για 30 έτη τομέων χρησιμοποιώντας το χρόνο ζωής.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Πλεονεκτήματα
1. Υψηλή backholding ροπή
2. Τυλίγοντας την κίνηση σκουληκιών μέσα
3. Πολυ επαφή δοντιών για να εξασφαλίσει υψηλό φορτίο
4. Self-locking λειτουργία
5. Παραγωγή φλαντζών
