Λεπτομέρειες:
|
| Μάρκα: | Hangtuo | Υλικό: | QT |
|---|---|---|---|
| Άξονας: | Ενιαίος άξονας | Πιστοποιητικό: | ISO9001, CE |
| Μηχανή: | 220VAC | Συντήρηση: | Ελεύθερος |
| Χρώμα: | Όπως ζητείται | Μόνος-κλειδαριά: | ΝΑΙ |
| Επισημαίνω: | solar slew drive,slewing drive for solar tracking system |
||

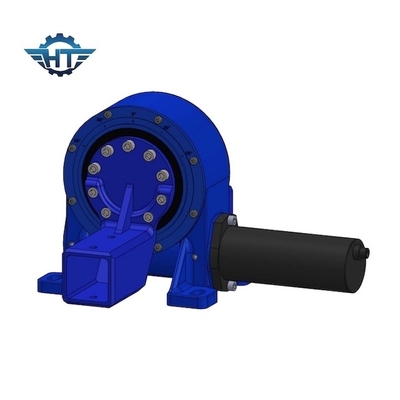

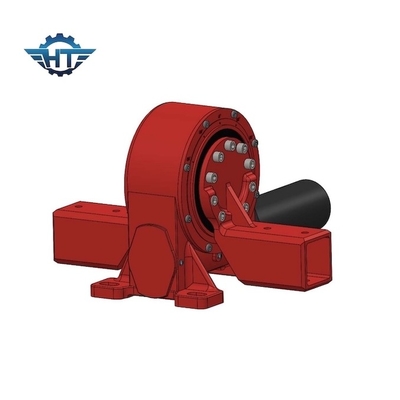

VE9 η ενιαία κατακόρυφος άξονα γυρίζει το κιβώτιο ταχυτήτων Drive για το οριζόντιο ενιαίο ηλιακό ακολουθώντας σύστημα
Η κατακόρυφος γυρίζει την περιγραφή κιβωτίων ταχυτήτων Drive
Σύμφωνα με τα χαρακτηριστικά κατασκευής τους, οι ηλιακοί ιχνηλάτες διαιρούνται:
Οι ιχνηλάτες κλίσης είναι οι απλούστεροι να κάνουν και να περιστραφούν γύρω από τον Ανατολής-Δύσης άξονα. Το ηλιακό πλαίσιο αυξάνεται ή πέφτει (συνήθως με το χέρι δύο φορές το χρόνο) προς τον ορίζοντα, έτσι ώστε η γωνία στο έδαφος είναι στατιστικά βέλτιστη σύμφωνα με την εποχικότητα. Αυτοί οι ιχνηλάτες προσφέρουν μια αύξηση στην παραγωγή λιγότερο από 10%, για να δικαιολογήσουν σπάνια έναν σερβομηχανισμό.
Οι επίπεδοι ενιαίοι ιχνηλάτες στοχεύουν να ακολουθήσουν τον ήλιο σε όλο τον ουρανό στο καθημερινό ταξίδι τους, ανεξάρτητα από την εποχή της χρήσης. Σε αυτήν την περίπτωση, ο άξονας της περιστροφής είναι βορρά-νότου, ενώ το ύψος του ήλιου επάνω από τον ορίζοντα αγνοείται. Αυτοί οι ιχνηλάτες είναι ιδιαίτερα κατάλληλοι για τις χώρες χαμηλός-γεωγραφικού πλάτους, όπου η πορεία του ήλιου είναι, κατά μέσο όρο, ευρύτερη κατά τη διάρκεια του έτους. Η περιστροφή που απαιτείται για αυτές τις δομές είναι ευρύτερη από την κλίση, μερικές φορές μέχρι ± 60 °.
Αυτοί οι οπαδοί επιτρέπουν να αυξήσουν τη ενεργειακή παραγωγή από περίπου 15%, έναντι ενός σταθερού φωτοβολταϊκού συστήματος.
Ηλιακοί ιχνηλάτες με δύο βαθμούς ελευθερίας
Οι περιπλοκότεροι ηλιακοί ιχνηλάτες έχουν δύο βαθμούς ελευθερίας, με στόχο τέλεια ευθυγραμμίζοντας τις ορθογώνιες φωτοβολταϊκές επιτροπές με τις ακτίνες του ήλιου σε πραγματικό - χρόνος. Φτηνότερος, αλλά όχι ο μόνος, τρόπος να γίνουν πρόκειται να τοποθετήσει έναν ιχνηλάτη σε άλλος. Με αυτούς τους ηλιακούς ιχνηλάτες υπάρχουν αυξήσεις στην παραγωγή της ηλεκτρικής ενέργειας που φθάνουν μέχρι 35% -40%.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Πλεονεκτήματα τον ηλιακό ιχνηλάτη Drive
Ο ήλιος είναι ένας συνεχώς κινούμενος στόχος. Ενιαία άξονα γυρίζοντας κίνηση ιχνηλατών κίνησης ηλιακή από την ανατολή - - δύση για να πάρει καθημερινά το περισσότερο φως του ήλιου, ενώ οι ηλιακοί ιχνηλάτες διπλός-άξονα κινούνται με τον ήλιο από την αυγή προς το σούρουπο από όχι μόνο από την ανατολή - - δύση αλλά και ο Βορράς προς το νότο για να μεγιστοποιήσουν τη ενεργειακή παραγωγή καθ' όλη τη διάρκεια της ημέρας.
