Λεπτομέρειες:
|
| Τύπος: | VE5 γυρίζοντας Drive | Υλικό: | 42CRMN ή 50Mn |
|---|---|---|---|
| Εφαρμογή: | Συγκεντρωμένοι ηλιακοί ιχνηλάτες | Εξουσιοδότηση: | 10 έτη |
| Χρώμα: | Πελάτης που απαιτείται | Μέγεθος: | 3 ίντσα - 25 ίντσα |
| Μηχανή: | 24VDC | Χαρακτηριστικό γνώρισμα: | Μακρά ζωή |
| Επισημαίνω: | solar slew drive,slewing drive for solar tracking system |
||

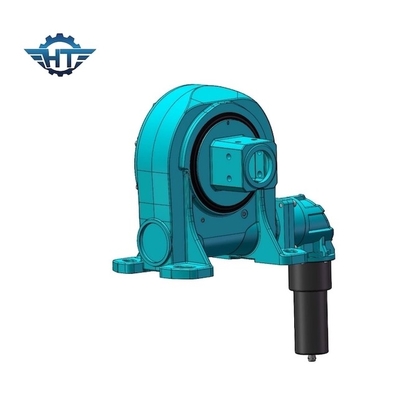

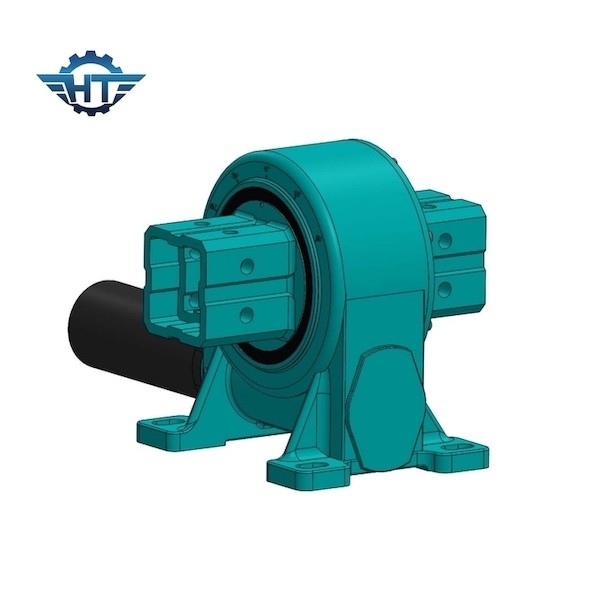

Ο ενιαίος ηλιακός ιχνηλάτης άξονα μικρός γυρίζει το Drive για τους συγκεντρωμένους ηλιακούς ιχνηλάτες
Μικρός γυρίστε την περιγραφή Drive
Ένα Slew Drive, που αναφέρεται συνήθως ως κίνηση σκουληκιών ή γυρίζοντας ρουλεμάν, είναι ένα πλήρες, έτοιμος να εγκαταστήσει το σύστημα που αποτελείται από το εργαλείο ή το γυρίζοντας ρουλεμάν δαχτυλιδιών, το σκουλήκι, τη βάση, και την εντελώς εσωκλειόμενη κατοικία. Μπορεί να προσαρμοστεί με υδραυλικό ή τους ηλεκτρικούς κινητήρες, πλανητικά κιβώτια ταχυτήτων.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Χαρακτηριστικά γνωρίσματα
1. Περιστραφείτε από 0~180°
2. Συνδέστε μια οδηγώντας μηχανή στη αριστερά ή δεξιά πλευρά
3. Το λίπος είχαν γεμίσει πριν από το εργοστάσιο
4. Απλή εγκατάσταση
5. Λογική διαστημική χρησιμοποίηση
6. Το εργαλείο είναι self-locking επομένως ένα φρένο δεν είναι απαραίτητο
7. Εύκολη και ρευστή μέθοδος και
8. Υψηλή backholding ροπή, κατάλληλη για την κάθετη εγκατάσταση
9. Χαμηλή συντήρηση
Εφαρμογές
Η φωτοβολταϊκή καταδίωξη σταθμών παραγωγής ηλεκτρικού ρεύματος περιλαμβάνει τον επίπεδο σύνδεσμο ενιαίος-άξονα, τον πλάγιο σύνδεσμο ενιαίος-άξονα, τον πλάγιο ενιαίος-άξονα, και το ακολουθώντας σύστημα δύο-άξονα.
1. Επίπεδος ενιαίος σύνδεσμος άξονα
Κατάλληλος για τα γεωγραφικά πλάτη κάτω από 30 βαθμούς και τις αλεσμένες κλίσεις λιγότερο από 12 βαθμοί.
2. Πλάγιος ενιαίος σύνδεσμος άξονα
Κατάλληλο για το μέσο στα υψηλά γεωγραφικά πλάτη, το έδαφος πρέπει να είναι περίπου επίπεδο.
3. Πλάγια μονάδα ενιαίος-άξονα
Κατάλληλος για το μέσο στα υψηλά γεωγραφικά πλάτη.
4. Διπλός άξονας
Κατάλληλος για οποιαδήποτε γεωγραφικά πλάτη.
