Λεπτομέρειες:
|
| Πρότυπο: | SE17 | Πιστοποιήσεις: | ISO, CE |
|---|---|---|---|
| Κατοικία: | Εσωκλειόμενος | Υλικό: | Σκληρύντε το χάλυβα |
| Ροπή κλίσης: | 135600 NM | Εξουσιοδότηση: | 5~10 έτη |
| Ακρίβεια: | 0,1 βαθμοί | Χρώμα: | Πελάτης που απαιτείται |
| Επισημαίνω: | 17» οριζόντιος ηλεκτρικός γυρίζει το Drive,Γυρίστε το κιβώτιο ταχυτήτων IP66 Drive σκληραίνει το χάλυβα,17» οριζόντιος γυρίστε τη μηχανή κίνησης |
||

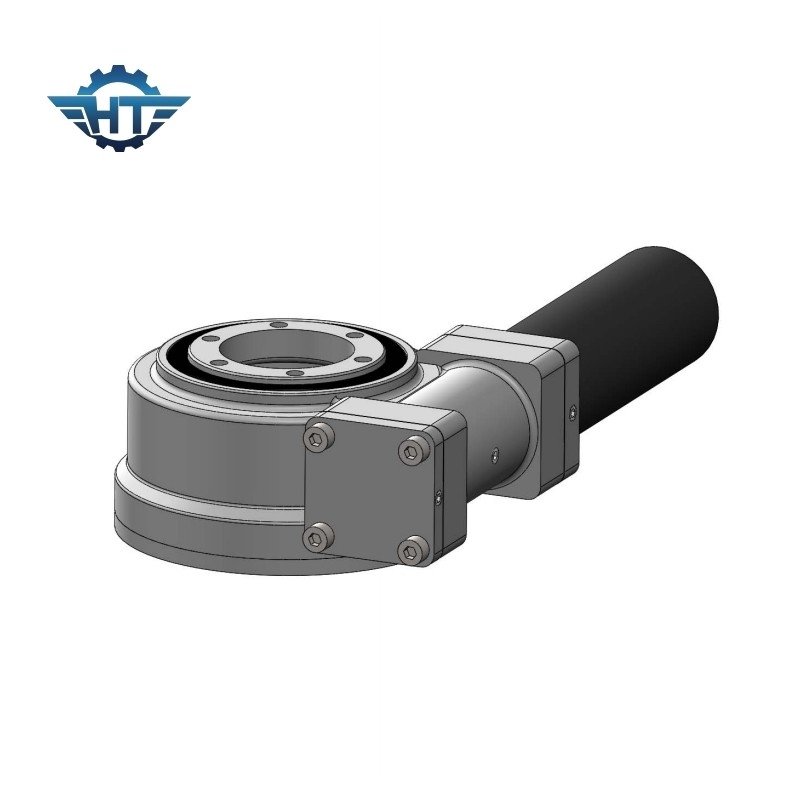

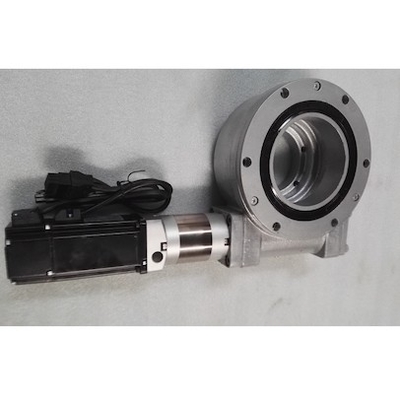

SE17 οριζόντιο ενιαίο κιβώτιο ταχυτήτων σκουληκιών άξονα, κατηγορία IP66 για τον ανοικτό ιχνηλάτη τομέων PV
Ενιαίο κιβώτιο ταχυτήτων σκουληκιών άξονα
Οι ηλιακοί ιχνηλάτες μεγιστοποιούν την ηλεκτρική παραγωγή του ηλιακού συστήματος με την κίνηση των επιτροπών για να ακολουθήσουν τον ήλιο καθ' όλη τη διάρκεια της ημέρας, ο οποίος βελτιστοποιεί τη γωνία στην οποία οι επιτροπές σας λαμβάνουν την ηλιακή ακτινοβολία. Οι ηλιακοί ιχνηλάτες χρησιμοποιούνται χαρακτηριστικά για τις έδαφος-τοποθετημένες μεγάλες ηλιακές εγκαταστάσεις.
Υπάρχουν διάφοροι τύποι τύπων ενιαίος-άξονα ηλιακών συσσωρευτών όπως ο κάθετος ενιαίος ηλιακός ιχνηλάτης άξονα, ο οριζόντιος ιχνηλάτης, οι με τον τίτλο ηλιακοί ιχνηλάτες κ.λπ. Οι γυρίζοντας κινήσεις SE χρησιμοποιούνται ευρέως στο ενιαίο ηλιακό ακολουθώντας σύστημα άξονα λόγω της υψηλής επίδοσης και της εύκολης εγκατάστασής της.
Παράμετροι απόδοσης της σειράς SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο |
Εκτιμημένη παραγωγή Ροπή (N.m) |
Κλίση Ροπή (N.m) |
Εκμετάλλευση Ροπή (N.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP. (℃) |
Self-locking |
Βάρος (κλ) |
| 1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 6 |
| 3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 8 |
| 5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 12 |
| 7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 21 |
| 9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 49 |
| 12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 61 |
| 14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 63 |
| 17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 105 |
| 21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 149 |
| 25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ναι | 204 |
Εφαρμογές
Επίπεδο πλάγιο ενιαίο ηλιακό ακολουθώντας σύστημα άξονα
«Επίπεδος πλάγιος ενιαίος», ή «οριζόντια uniaxial με την κλίση» είναι το προϊόν του συνδυασμού των ανωτέρω δύο τρόπων. Στην πραγματικότητα, οριζόντια κεκλιμένος ο ενιαίος πρέπει να ανήκει στην κατηγορία του επίπεδου ενιαίου άξονα, ο άξονας περιστροφής του είναι οριζόντιος, και το ολόκληρο ακολουθώντας σύστημά του μπορεί να ακολουθήσει το επίπεδο ενιαίο σύστημα άξονα. Η διαφορά είναι ότι κάθε συστατικό στον άξονα περιστροφής του έχει μια ορισμένη κλίση στο νότο.
Αν και ο επίπεδος-κλιμένος ενιαίος άξονας συνδυάζει μερικά από τα πλεονεκτήματα του επίπεδου ενιαίος-άξονα και του κεκλιμένου ενιαίος-άξονα, στις πρακτικές εφαρμογές, λόγω των χαρακτηριστικών του, υπάρχουν επίσης σημεία που πρέπει να δοθούν προσοχή σε:
1. Δεδομένου ότι οι ανεπάρκειες της επίπεδης uniaxial χαμηλής ακτινοβολίας που λαμβάνει την αποδοτικότητα για τις χαμηλές ηλιακές γωνίες ύψους είναι προφανέστερες στα μέσα και υψηλά γεωγραφικά πλάτη, επίπεδος πλάγιος uniaxial είναι επίσης καταλληλότερος για τα μέσα και υψηλά γεωγραφικά πλάτη
2. Αντίθετα από το οριζόντιο σύστημα ενιαίος-άξονα όπου τα συστατικά τακτοποιούνται συνεχώς στη βορρά-νότου κατεύθυνση, στο οριζόντιος-κλιμένο σύστημα ενιαίος-άξονα, δεδομένου ότι τα συστατικά τείνουν στο νότο, είναι απαραίτητο να μιμηθεί και να καθοριστεί το βορρά-νότου διάστημα μεταξύ των συστατικών
3. Δεδομένου ότι η ενότητα είναι κεραμωμένη στη βέλτιστη γωνία κλίσης, ο ρυθμός ανάπτυξης της υποδοχής ακτινοβολίας μειώνεται βαθμιαία. Συγχρόνως, επειδή η γωνία κλίσης είναι πάρα πολύ μεγάλη, η απόσταση μεταξύ του Βορρά και Νότου της ενότητας είναι πάρα πολύ μεγάλη, το οποίο αυξάνει το επάγγελμα εδάφους και το κόστος υποστηριγμάτων. Επομένως, στο επίπεδος-κλιμένο ενιαίο σύστημα, είναι αρκετό να αυξήσει τη γωνία κλίσης των συστατικών από ένα κατάλληλο ποσό, και η γωνία κλίσης δεν πρέπει να είναι πάρα πολύ μεγάλη.
