Λεπτομέρειες:
|
| Υλικό: | QT | Χαρακτηριστικό γνώρισμα: | κάθετο μικρό μέγεθος |
|---|---|---|---|
| ΑΝΑΛΟΓΙΑ ΕΡΓΑΛΕΙΩΝ: | 31:1 | Αποδοτικότητα: | 40% |
| Χρώμα: | RAL 9006 | εφαρμογή: | Ακολουθώντας συστήματα ήλιων |
| Τόπος καταγωγής: | Changzhou, Κίνα | Οδηγός: | 24VDC μηχανή |
| Επισημαίνω: | solar slew drive,slewing drive for solar tracking system |
||

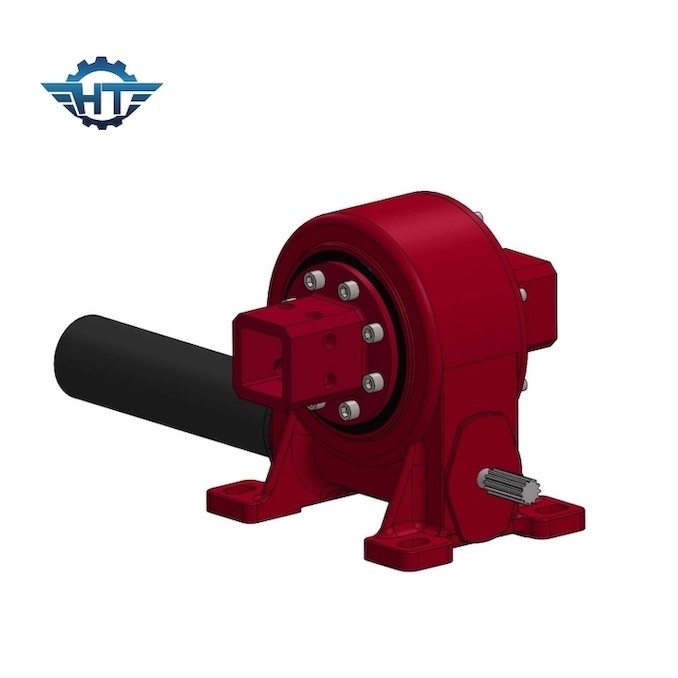

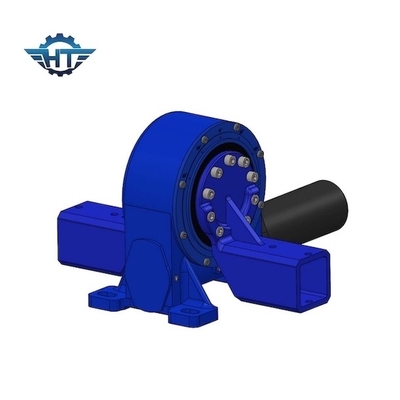

Ενιαίος άξονα μικρός μειωτής Drive εργαλείων σπασμωδικής κίνησης γυρίζοντας για τα ακολουθώντας συστήματα ήλιων
Μικρή περιγραφή εργαλείων σπασμωδικής κίνησης γυρίζοντας
Η γυρίζοντας κίνηση είναι ένας νέος τύπος να γυρίσει το προϊόν, αποκαλούμενος συνήθως γυρίζοντας δαχτυλίδι, το οποίο αποτελείται συνήθως από το σκουλήκι, το γυρίζοντας δαχτυλίδι, την κατοικία, τη μηχανή και άλλα συστατικά. Δεδομένου ότι τα τμήματα πυρήνων γυρίζουν τα ρουλεμάν, μπορούν ταυτόχρονα να αντισταθούν τις αξονικές δυνάμεις, τις ακτινωτές δυνάμεις, και την ανατροπή των στιγμών. Έναντι των παραδοσιακών περιστροφικών προϊόντων, η νέα γυρίζοντας κίνηση χαρακτηρίζει την εύκολη εγκατάσταση, την εύκολη συντήρηση και έναν μεγαλύτερο βαθμό διαστήματος εγκαταστάσεων.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εφαρμογές
Το κάθετο μικρό γυρίζοντας εργαλείο μεγέθους μπορεί να εφαρμοστεί στα ενιαία ηλιακά ακολουθώντας συστήματα άξονα.
