Λεπτομέρειες:
|
| Τύπος: | VE Slewing Drive | Υλικό: | 42CrMo ή 50Mn |
|---|---|---|---|
| Εξουσιοδότηση: | 5~10 έτη | Μέγεθος: | 3 ίντσα σε 25 ίντσα |
| Τύπος δοντιού: | Ελικοειδές δόντι | Μηχανή: | AC ή DC ή Hydarulic |
| Χρώμα: | Πελάτης που απαιτείται | Εφαρμογή: | Ηλιακός ιχνηλάτης |
| Επισημαίνω: | solar slew drive,slewing drive for solar tracking system |
||

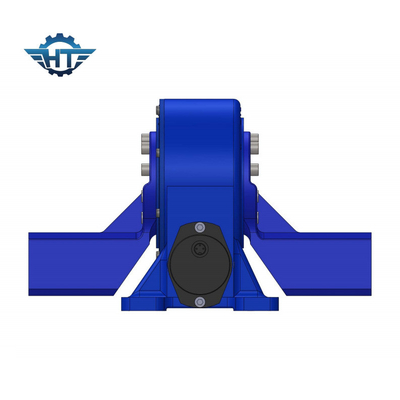

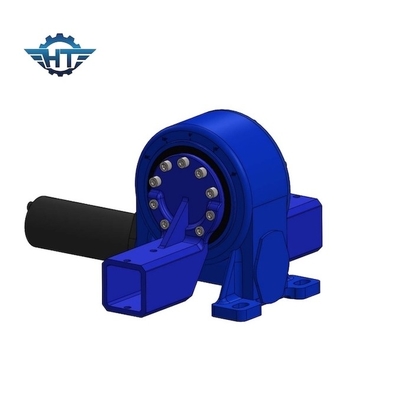

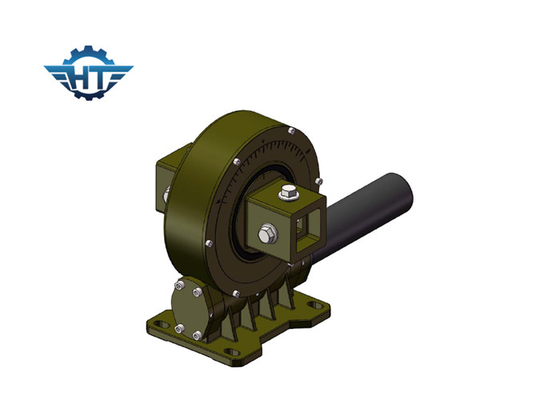

VE9 το κάθετο εργαλείο σκουληκιών μικρό γυρίζει το Drive με τη μηχανή εργαλείων 12VDC και την εσωκλειόμενη κατοικία
Το εργαλείο σκουληκιών μικρό γυρίζει την περιγραφή Drive
Γυρίστε την κίνηση είναι ένας περιστροφικός μηχανισμός κίνησης μείωσης ταχύτητας πλήρης-κύκλων με την ενσωματωμένη πηγή ισχύος κίνησης. Χρησιμοποιείται ως σύνδεση οπαδών και μηχανισμών κίνησης.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Πλεονεκτήματα
1. Διαμορφώσιμο
Λόγω του υψηλού βαθμού της ολοκλήρωσης της περιστροφικής κίνησης, ο χρήστης δεν ειναι απαραίτητο να αγοράσει και να επεξεργαστεί κάθε κομμάτι των συστατικών που αποτελούν την περιστρεφόμενη συσκευή, και μειώνουν σε κάποιο βαθμό τη διαδικασία προετοιμασιών στην αρχή της παραγωγής προϊόντων, με αυτόν τον τρόπο βελτιώνοντας πολύ την παραγωγικότητα της εργασίας.
2. ασφάλεια
Η κίνηση εργαλείων σκουληκιών με τα αντίστροφα self-locking χαρακτηριστικά, μπορεί να επιτύχει αντίστροφος self-locking, που μπορεί μόνο να οδηγηθεί από το σκουλήκι, και δεν μπορεί να οδηγηθεί από το εργαλείο σκουληκιών. Αυτό το χαρακτηριστικό γνώρισμα επιτρέπει ότι η περιστροφική κίνηση μπορεί να χρησιμοποιηθεί ευρέως στην ανύψωση, την εναέρια εργασία και άλλο εξοπλισμό, βελτιώνοντας τον πλήθο του επιστημονικού και τεχνολογικού περιεχομένου, αλλά και να ενισχύσει πολύ τη σταθερότητα της λειτουργίας των οικοδεσποτών και του λειτουργούντος παράγοντα ασφάλειας. Γυρίστε την κίνηση με τα παραδοσιακά περιστροφικά προϊόντα, έναντι της εγκατάστασης είναι απλός, εύκολος να διατηρήσει, σε μεγαλύτερο βαθμό, εκτός από το διάστημα για την εγκατάσταση.
3. Απλοποιήστε το σχέδιο οικοδεσποτών
Έναντι της παραδοσιακής κίνησης εργαλείων, η κίνηση εργαλείων σκουληκιών μπορεί να είναι σχετικά μεγάλη αναλογία μείωσης, σε ορισμένες περιπτώσεις, ο οικοδεσπότης μπορεί να σώσει τα μέρη μειωτών, ώστε να μειωθούν οι δαπάνες προμήθειας για τους πελάτες, αλλά και μειώνει πολύ το ποσοστό αποτυχίας οικοδεσποτών.
Εφαρμογές
Τα προϊόντα μας περιλαμβάνουν τις γυρίζοντας κινήσεις και τα σχετικά συστατικά, οι οποίες εφαρμόζονται κυρίως στα ενιαία ή διπλά ηλιακά ακολουθώντας συστήματα άξονα, τα οχήματα κατασκευής, τα μηχανήματα λιμένων, τα μορφωματικά οχήματα και τα μικρά συστήματα αιολικής ενέργειας.
Οι γυρίζοντας κινήσεις/οι μειωτές επιλέγονται από τον πελάτη από το σπίτι και στο κατάστρωμα για τα ηλιακά θερμικά ακολουθώντας συστήματα PV/CPV/CSP λόγω του συνδυασμού να γυρίσουν το δαχτυλίδι με τον άξονα σκουληκιών κλεψυδρών, ο οποίος παρέχει την περισσότερες επαφή δοντιών, την αυξανόμενη ροπή κίνησης και ομαλότερη περιστροφή. Υπάρχουν διαφορετικά μεγέθη διαθέσιμα από 3 ίντσα σε 25 ίντσα με περισσότερα από 60 πρότυπα για να καλύψουν και τις κανονικές και ακριβείς απαιτήσεις καταδίωξης στο PV, CPV, CSP και τους ηλιακούς θερμικούς ακολουθώντας τομείς δύναμης.
