Λεπτομέρειες:
|
| Τύπος: | VE Slewing Drive | Υλικό: | 42CrMo ή 50Mn |
|---|---|---|---|
| Εξουσιοδότηση: | 5~10 έτη | Μέγεθος: | 3 ίντσα σε 25 ίντσα |
| Τύπος δοντιού: | Ελικοειδές δόντι | Μηχανή: | AC ή DC ή Hydarulic |
| Χρώμα: | Πελάτης που απαιτείται | Εφαρμογή: | συγκεντρωμένο ηλιακό σύστημα |
| Επισημαίνω: | solar tracker drive,slewing drive for solar tracking system |
||

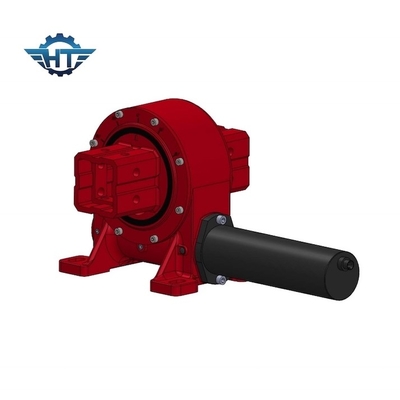

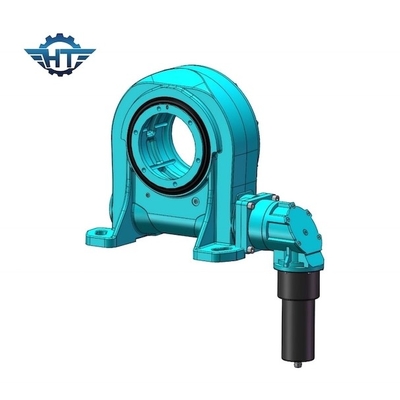

Το βαρέων καθηκόντων κιβώτιο ταχυτήτων IP66 σκουληκιών εσώκλεισε μηά σπασμωδική κίνηση γυρίζει το Drive για το συγκεντρωμένο σύστημα ηλιακής ενέργειας
Περιγραφή κιβωτίων ταχυτήτων σκουληκιών
Γυρίστε τις κινήσεις είναι μια όλος--μια μονάδα που αποτελείται από γυρίζει το δαχτυλίδι, το εργαλείο, την κατοικία, και τη μηχανή (ηλεκτρικός ή υδραυλικός) και σχεδιάζεται για αξονική, την ακτινωτή, και φόρτωση στιγμής. Αναπτύξαμε το υψηλό εργαλείο σκουληκιών σπασμωδικής κίνησης γυρίζουμε τις κινήσεις ειδικά για τις εφαρμογές όπου η υψηλή ακρίβεια απαιτείται.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Χαρακτηριστικά γνωρίσματα
1. Το Hangtuo γυρίζει τα Drive τροφοδοτείται με την τεχνολογία σκουληκιών γυαλιού ώρας (διπλό τύλιγμα) για τον αυξανόμενο χειρισμό, την αποδοτικότητα και την ακρίβεια φορτίων.
2. Κατασκευάστε μια ευρεία ποικιλία των μορφών κίνησης, των πρότυπων μεγεθών, των σειρών απόδοσης, των επιλογών σφράγισης, και των τοποθετώντας χαρακτηριστικών.
3. Τυποποιημένα πρότυπα μεγέθη από 75mm σε 800mm στη διάμετρο.
4. Σπασμωδική κίνηση, σχεδόν μηά σπασμωδική κίνηση
5. Self-locking
Πολλαπλάσιες επιλογές
1. Αναλογία μείωσης εργαλείων 31:1 έως 150:1
2. Οριζόντιος, κάθετος, ή συνδυασμός πολλαπλάσιου μονταρίσματος άξονα
3. Ενιαίο σκουλήκι ή διπλό σκουλήκι
4. Ηλεκτρική ή υδραυλική επιλογή μηχανών
5. Στέγαση: Ανοικτός ή κλειστός
6. Προσαρμοσμένες διαμορφώσεις εισαγωγής
7. Σχέδια συνήθειας ανά απαιτήσεις εφαρμογής
