Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | VE9» |
|---|---|---|---|
| Αναλογία εργαλείων: | 61:1 | Εκτιμημένη ροπή παραγωγής: | 4300 NM |
| Κράτημα της ροπής: | 27200 Nm | Ροπή κλίσης: | 16000 NM |
| Αποδοτικότητα: | 40% | Ακριβής: | λιγότερο από 0,1 βαθμοί |
| Επισημαίνω: | Κάθετο γυρίζοντας κιβώτιο ταχυτήτων Drive,IP66 κάθετο γυρίζοντας Drive,Ηλιακό κάθετο γυρίζοντας Drive ακολουθώντας συστημάτων |
||

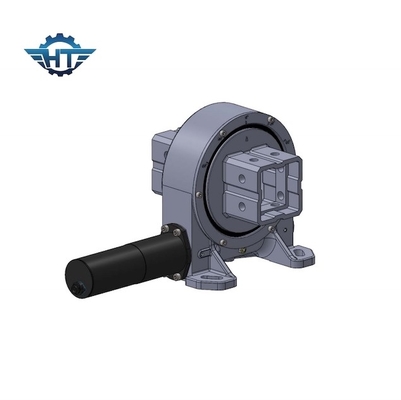

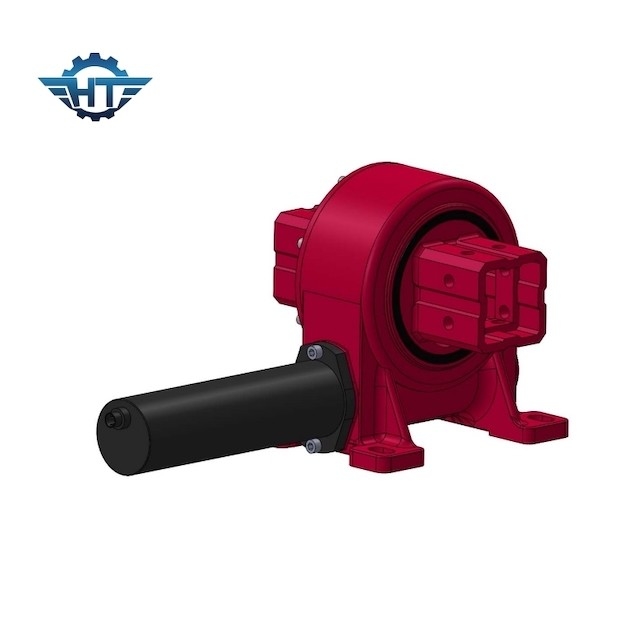

IP66 κάθετο γυρίζοντας κιβώτιο ταχυτήτων Drive για το τετραγωνικό ηλιακό ακολουθώντας σύστημα παραγωγής
Κάθετη γυρίζοντας περιγραφή κιβωτίων ταχυτήτων Drive
Γυρίστε το σύστημα κίνησης σκουληκιών είναι μια συμπαγώς κατασκευασμένη μονάδα που αποτελείται από ένα γυρίζοντας δαχτυλίδι, ένα πιάτο βάσεων και ένα σκουλήκι. Αυτή η μονάδα φέρνει τα πλεονεκτήματα ενός γυρίζοντας δαχτυλιδιού και ενός σκουληκιού σε μια μονάδα.
Είναι κατάλληλο για τις εφαρμογές που απαιτούν την αργή περιστροφή με μια συνεχή ή κυκλική μετακίνηση ικανή τα συνδυασμένα φορτία. Το προϊόν είναι με τις τυποποιημένες διαστάσεις για την ένωση μιας ηλεκτρικής ή υδραυλικής μηχανής καθώς επίσης και την ένωση ολόκληρου ενός συστήματος με τον εξοπλισμό.
Λόγω της πυκνότητας, της υψηλής ακαμψίας του και άλλων αναφερθε'ντων πλεονεκτημάτων, ένα σύστημα κίνησης σκουληκιών χρησιμοποιείται στον ποικίλο εξοπλισμό όπως οι κινητές πλατφόρμες συνελεύσεων, δορυφορικό σύστημα, υδραυλικοί γερανοί φόρτωσης στα οχήματα μεταφορών, μικροί θαλάσσιοι γερανοί, με δυνατότητα επέκτασης περιστρεφόμενες σκάλες, στις μονάδες ροδών των μεγάλων θαλασσίων πυών μεταφορέων.
Τεχνικά στοιχεία
| Πρότυπο: | VE9 | Θέση προέλευσης | Changzhou, Κίνα |
| Εμπορικό σήμα | HANGTUO | Τύπος | Εσωκλειόμενος |
| Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 4300 N.m |
| Ροπή στιγμής κλίσης | 16 Κ N.m | Κράτημα της ροπής | 27 Κ N.m |
| Στατική αξονική εκτίμηση | 60 KN | Στατική ακτινωτή εκτίμηση | 130 KN |
| Δυναμική αξονική εκτίμηση | 30 KN | Δυναμική ακτινωτή εκτίμηση | 65 KN |
| Αναλογία εργαλείων | 37:1 | Αποδοτικότητα | 40% |
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Πλεονεκτήματα
1. Η περιστροφή ±60°, σκληρή στάση/σκληρά περιορίζει μέσα στην κίνηση σε περίπτωση ελέγχοντας αποτυχίας λογισμικού
2. Σύνδεση μιας οδηγώντας μηχανής από τη αριστερά ή δεξιά πλευρά
3. Κατά τη διάρκεια της εγκατάστασης, δεν είναι απαραίτητο να ρυθμιστεί η εκκαθάριση συνοδοντώσεων τροχών αυτό είναι έθεσε ήδη από τον παραγωγό πριν από το εργοστάσιο
4. Απλή εγκατάσταση και χαμηλή συντήρηση
5. Λογική διαστημική χρησιμοποίηση
6. Το εργαλείο είναι self-locking επομένως ένα φρένο δεν είναι απαραίτητο
7. Εύκολη και ρευστή μέθοδος και
