Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | SDE7» |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | μόνο κλείδωμα: | Ναι |
| Εκτιμημένη ροπή παραγωγής: | 2000 NM | Κράτημα της ροπής: | 13500 NM |
| Ροπή κλίσης: | 13200 NM | Ακρίβεια: | 0,15 ° |
| Επισημαίνω: | Η υψηλή ροπή εκμετάλλευσης γυρίζει το Drive,2000 ο διπλός άξονας NM γυρίζει το Drive,Ο ηλιακός διπλός άξονας καταδίωξης γυρίζει το Drive |
||

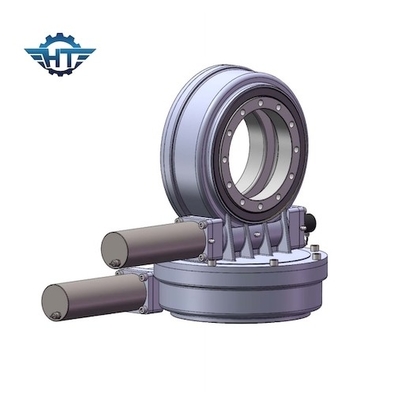

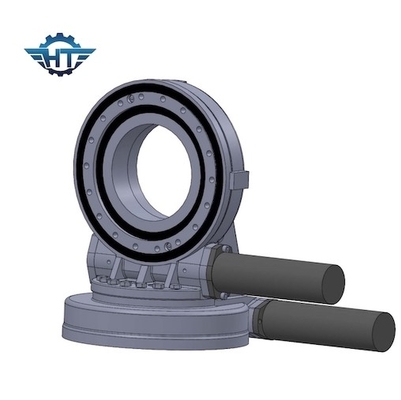

Ο υψηλός διπλός άξονας ροπής εκμετάλλευσης γυρίζει το Drive για το ηλιακό ακολουθώντας σύστημα
Ο διπλός άξονας γυρίζει την περιγραφή Drive
Ο διπλός άξονας γυρίζει τις κινήσεις είναι τέλειες λύσεις στις διπλές εφαρμογές καταδίωξης άξονα ηλιακές. Ο διπλός άξονας γυρίζει την κίνηση έχει τρεις λύσεις τύπων με να γυρίσουν τις κινήσεις:
Γενικά, για την εύκολη δομή υποστηριγμάτων, το sde γυρίζει την κίνηση θα ήταν η τέλεια λύση, αλλά άλλα τα δύο είναι επίσης πολύ δημοφιλή.
Η οριζόντια καταδίωξη δύο γυρίζει τις κινήσεις
Η μια οριζόντια καταδίωξη γυρίζει την κίνηση και η μια κάθετη καταδίωξη γυρίζει την κίνηση
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Εφαρμογή
Η γυρίζοντας συσκευή κίνησης μπορεί να χρησιμοποιηθεί σε οποιεσδήποτε περιπτώσεις όπου η περιστροφή πλήρης-κύκλων απαιτείται την ίδια στιγμή που η αλλαγή ταχύτητας απαιτείται. Όταν είναι απαραίτητο να πραγματοποιηθεί η μετάδοση δύναμης της μεγαλύτερης ροπής, η μετάδοση μετακίνησης της υψηλότερης ακρίβειας, ή η επιλογή του μηχανισμού που απαιτεί μια συμπαγή δομή σωμάτων και μια υψηλή ακεραιότητα, οι γυρίζοντας συσκευές κίνησης είναι η λύση.
Οι πιό κοινές εφαρμογές είναι συνήθως η περιστροφική δομή πλήρης-κύκλων των μηχανημάτων εφαρμοσμένης μηχανικής και κατασκευής, καθώς επίσης και ηλιακή ενέργεια, αιολική ενέργεια και διάφορα μακροπρόθεσμα μηχανήματα αυτόματης καταδίωξης. Είναι εύκολο να πραγματοποιηθεί ο ψηφιακός έλεγχος, έτσι έχει πολλές εφαρμογές στον τομέα των βιομηχανικών ρομπότ.
