Λεπτομέρειες:
|
| Μειωτήρας και κινητήρας: | VE5, 24VDC | Υλικό: | wear-resistant |
|---|---|---|---|
| Εφαρμογή: | ηλιακά συστήματα παρακολούθησης | Εξουσιοδότηση: | 5~10 έτη |
| Χρώμα: | όπως απαιτείται | Μέγεθος: | Από 3 έως 25 ίντσες |
| ενότητα: | Worm Gear Module | Χαρακτηριστικό γνώρισμα: | IP66, Μεγάλη διάρκεια ζωής |
| Επισημαίνω: | Κάθετη γυρίζοντας μικρή σπασμωδική κίνηση Drive,25 ίντσες κατακορύφου γυρίζουν το Drive,Γυρίζοντας Drive ενότητας εργαλείων σκουληκιών |
||

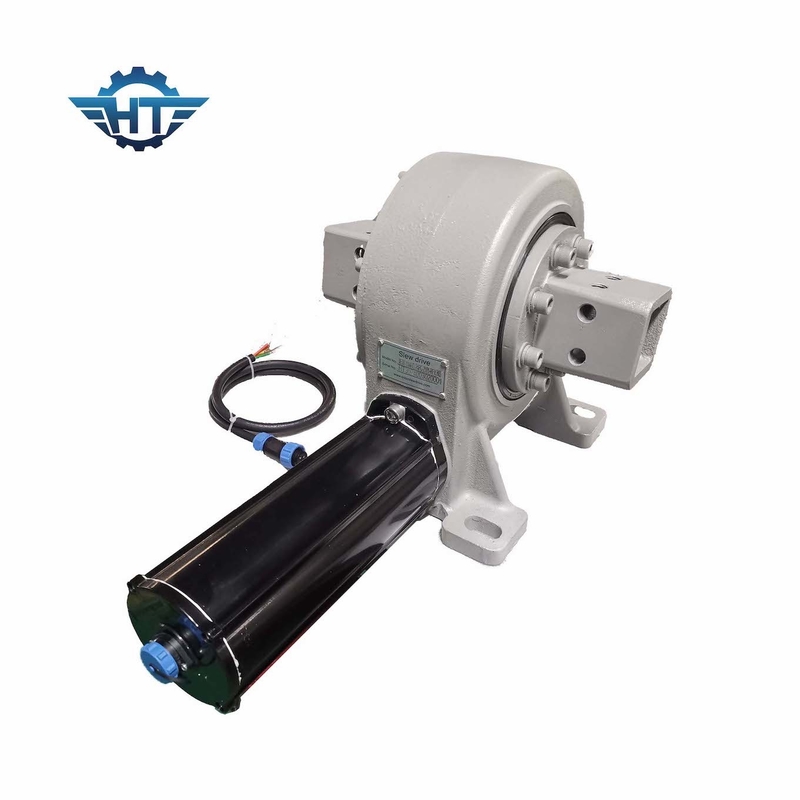

Ο κάθετος ενιαίος άξονας γυρίζει το Drive με για τα μικρά ηλιακά ακολουθώντας συστήματα σπασμωδικής κίνησης
Ο κάθετος ενιαίος άξονας γυρίζει την περιγραφή Drive
Λόγω της χρήσης της γυρίζοντας συμπεριφοράς και της δακτυλιοειδούς δομής σκουληκιών, η ηλιακή ακολουθώντας περιστροφική συσκευή κίνησης μπορεί να επιτύχει την επαφή πολυ-δοντιών, έχει τα χαρακτηριστικά της μεγάλης ροπής μετάδοσης και της σταθερής λειτουργίας μπορεί να αντισταθεί τα μεγάλα ακτινωτά και αξονικά φορτία και την ισχυρή ανατροπή. Η ροπή (αντίσταση αντι-αέρα) ευρέως χρησιμοποιείται στα ηλιακά φωτοβολταϊκά ακολουθώντας συστήματα ηλεκτρικής παραγωγής και άλλες νέες ενεργειακές βιομηχανίες από τους στην εγχώρια αγορά και ξένους πελάτες. Τα προϊόντα έχουν αυτήν την περίοδο 9 πρότυπα που κυμαίνονται από 3 ίντσες στη διάμετρο ως 25 ίντσες στη διάμετρο, και περισσότερες από 60 ποικιλίες, τα οποία μπορούν να ικανοποιήσουν τις ανάγκες των διαφορετικών μορφών φωτοβολταϊκών, φωτοηλεκτρικών, φωτοθερμικών συνηθισμένου και καταδίωξης ακρίβειας.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εφαρμογές
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 για τον επίπεδο ενιαίο σύνδεσμο άξονα. Αυτό το είδος συστήματος είναι κατάλληλο για τα γεωγραφικά πλάτη κάτω από 30 βαθμούς και επίγειες κλίσεις λιγότερο από 12 βαθμοί.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, γυρίζοντας κίνηση SE21 για τον πλάγιο ενιαίο σύνδεσμο άξονα. Αυτό το είδος από το είναι κατάλληλο για το μέσο συστημάτων στα υψηλά γεωγραφικά πλάτη, το έδαφος πρέπει να είναι περίπου επίπεδο.
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, ΓΥΡΊΖΟΝΤΑΣ ΚΙΝΉΣΕΙΣ VE9 ΓΙΑ ΤΗΝ ΠΛΆΓΙΑ ΜΟΝΆΔΑ ΕΝΙΑΊΟΣ-ΆΞΟΝΑ. Αυτό το είδος συστήματος είναι κατάλληλο για το μέσο στα υψηλά γεωγραφικά πλάτη.
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, γυρίζοντας κίνηση SDE21 για το διπλό ηλιακό ακολουθώντας σύστημα. Αυτό το είδος συστημάτων είναι κατάλληλο για όλο το είδος landform.
