Λεπτομέρειες:
|
| Αναλογία εργαλείων: | 31:1 | Κανονική ροπή παραγωγής: | 533 NM |
|---|---|---|---|
| Τόπος καταγωγής: | Changzhou, Κίνα | Κράτημα της ροπής: | 7000 NM |
| Ροπή κλίσης: | 744 Nm | Εκτιμημένη ροπή παραγωγής: | 0,065 σ.α.λ |
| Χρήση: | Ηλιακή ενέργεια | Δυνατότητα προστασίας: | IP66 |
| Επισημαίνω: | 24VDC 3 το» εργαλείο σκουληκιών γυρίζει το Drive,Το εργαλείο σκουληκιών γυρίζει το Drive 7000 NM,7000 NM γυρίζουν το κιβώτιο ταχυτήτων κίνησης |
||

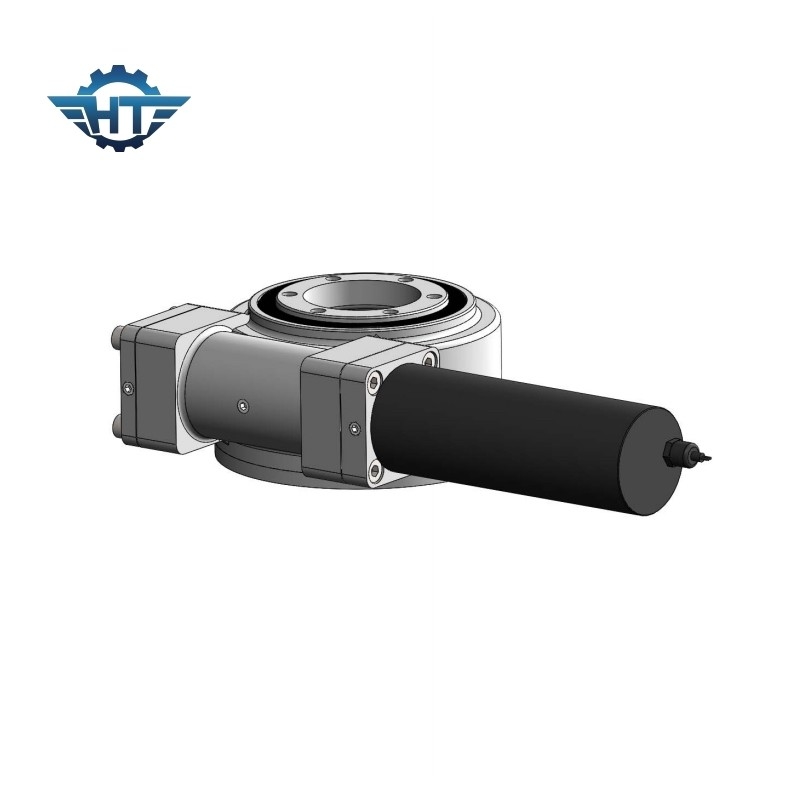

Το εσωκλειόμενο εργαλείο σκουληκιών γυρίζει το Drive, 3 ίντσες με τη μηχανή εργαλείων 24VDC για τη ηλιακή ενέργεια
Το εσωκλειόμενο εργαλείο σκουληκιών γυρίζει την περιγραφή Drive
Το SE γυρίζει τις κινήσεις χρησιμοποιείται κυρίως στο ηλιακό ακολουθώντας σύστημα, μηχανήματα κατασκευής. Λόγω των πολλαπλάσιων χρήσεών τους, οι γυρίζοντας κινήσεις έρχονται σε ποικίλα πρότυπα μεγέθη, σειρές απόδοσης και τοποθετώντας χαρακτηριστικά. Οι κινήσεις είναι καλοταιριασμένες για τις εφαρμογές που απαιτούν και την εκμετάλλευση φορτίων και την περιστροφική ροπή από το ίδιο κιβώτιο εργαλείων. Μπορούν επίσης να γίνουν με τους διπλούς άξονες της περιστροφής, (γυρίζοντας άξονες συγχρόνως) ή με τις διπλές κινήσεις στον ίδιο άξονα, (δύο νήματα σκουληκιών που οδηγούν το ίδιο εργαλείο δαχτυλιδιών σε έναν άξονα).
Πρότυπες παράμετροι απόδοσης SE
| Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κλίση Ροπή (kN.m) |
Εκμετάλλευση Ροπή (kN.m) |
Αξονικός Φορτίο (kN) |
Ακτινωτός Φορτίο (kN) |
Αναλογία | Αποδοτικότητα | Ακρίβεια (βαθμός) |
IP | Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 1» | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 6 |
| 3» | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 8 |
| 5» | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12 |
| 7» | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 21 |
| 9» | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 49 |
| 12» | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 61 |
| 14» | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 63 |
| 17» | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 105 |
| 21» | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 149 |
| 25» | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 204 |
Τα χαρακτηριστικά γνωρίσματα της αντιστοιχημένης μηχανής εργαλείων
1. Ο άξονας παραγωγής της συνδεμένης μηχανής υιοθετεί μια διπλή δομή υποστήριξης, η οποία αυξάνει πολύ τη μέγιστη ροπή του κιβωτίου ταχυτήτων.
2. Το εργαλείο ήλιων και το πλανητικό εργαλείο συνδέονται με τα αυλακώνω, το οποίο αυξάνει τη μέγιστη ροπή του κιβωτίου ταχυτήτων και παρατείνει τη ζωή υπηρεσιών.
3. Το στάδιο εισαγωγής υιοθετεί το ελικοειδές εργαλείο, το οποίο έχει τη χαμηλού θορύβου και σταθερή λειτουργία με υψηλή ταχύτητα. Το εσωτερικό εργαλείο είναι χωρισμένο για να καταστήσει την αναλογία μετάδοσης μεγαλύτερη και το σχέδιο εύκαμπτο. Το κιβώτιο ταχυτήτων και η μηχανή καθορίζονται από τις αξονικές περασμένες κλωστή ενώσεις, η οποία βελτιώνει την ταιριάζοντας με ακρίβεια και μειώνει το θόρυβο.
4. Εξαιρετικά-ήρεμη και σταθερή λειτουργία, με μια ζωή υπηρεσιών περισσότερων από 10.000 ωρών.
