Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | VE9 κάθετο εργαλείο |
|---|---|---|---|
| Αναλογία εργαλείων: | 61:1 | Εκτιμημένη ροπή παραγωγής: | 8784 NM |
| Κράτημα της ροπής: | kNm 80 | Ροπή κλίσης: | kNm 16 |
| Αποδοτικότητα: | 40% | Ακρίβεια: | 0,15 βαθμοί |
| Επισημαίνω: | 84*84 κάθετο γυρίζοντας Drive σωλήνων,Κάθετο γυρίζοντας Drive 50Mn 42CrMo,γυρίζοντας Drive εργαλείων σκουληκιών 0 |
||

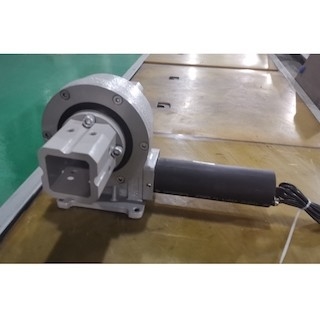

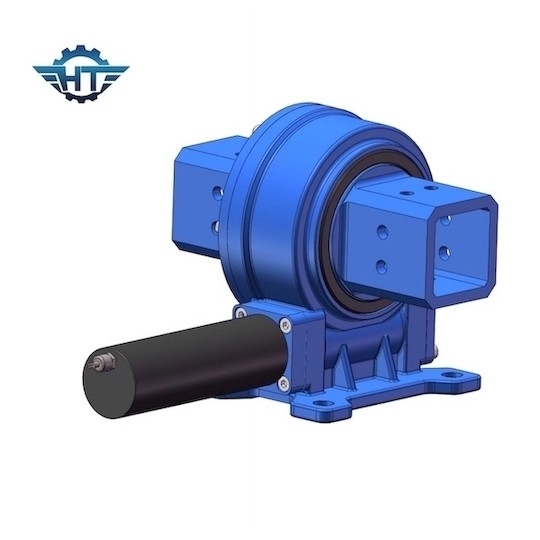

9 οι ίντσες κάθετου ενιαίου άξονα γυρίζουν τα Drive, μέγεθος σωλήνων 84*84 για το ηλιακό ακολουθώντας σύστημα
Ο κάθετος ενιαίος άξονας γυρίζει την περιγραφή Drive
Γυρίστε το σύστημα κίνησης σκουληκιών είναι μια συμπαγώς κατασκευασμένη μονάδα που αποτελείται από ένα γυρίζοντας δαχτυλίδι, ένα πιάτο βάσεων και ένα σκουλήκι. Αυτή η μονάδα φέρνει τα πλεονεκτήματα ενός γυρίζοντας δαχτυλιδιού και ενός σκουληκιού σε μια μονάδα.
| Πρότυπο: | VE9 | Θέση προέλευσης | Changzhou, Κίνα |
| Εμπορικό σήμα | HT | Τύπος | Εσωκλειόμενος |
| Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 8784 N.m |
| Ροπή στιγμής κλίσης | 16 Κ N.m | Κράτημα της ροπής | 80 Κ N.m |
| Στατική αξονική εκτίμηση | 60 KN | Στατική ακτινωτή εκτίμηση | 130 KN |
| Δυναμική αξονική εκτίμηση | 30 KN | Δυναμική ακτινωτή εκτίμηση | 65 KN |
| Αναλογία εργαλείων | 61:1 | Αποδοτικότητα | 40% |
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εφαρμογές
Είναι κατάλληλο για τις εφαρμογές που απαιτούν την αργή περιστροφή με μια συνεχή ή κυκλική μετακίνηση ικανή τα συνδυασμένα φορτία. Το προϊόν είναι με τις τυποποιημένες διαστάσεις για την ένωση μιας ηλεκτρικής ή υδραυλικής μηχανής καθώς επίσης και την ένωση ολόκληρου ενός συστήματος με τον εξοπλισμό.
Λόγω της πυκνότητας, της υψηλής ακαμψίας του και άλλων αναφερθε'ντων πλεονεκτημάτων, ένα σύστημα κίνησης σκουληκιών χρησιμοποιείται στον ποικίλο εξοπλισμό όπως οι κινητές πλατφόρμες συνελεύσεων, δορυφορικό σύστημα, υδραυλικοί γερανοί φόρτωσης στα οχήματα μεταφορών, μικροί θαλάσσιοι γερανοί, με δυνατότητα επέκτασης περιστρεφόμενες σκάλες, στις μονάδες ροδών των μεγάλων θαλασσίων πυών μεταφορέων.
