Λεπτομέρειες:
|
| Πρότυπο: | VE9 | Κράτημα της ροπής: | kNm 80 |
|---|---|---|---|
| Ροπή κλίσης: | 68000 NM | Ροπή παραγωγής: | kNm 16 |
| Αξονικό φορτίο: | kN 60 | Ριζικό φορτίο: | kN 130 |
| Πιστοποιητικά: | ISO9001, CE | Μόνος-κλειδαριά: | Ναι |
| Επισημαίνω: | 9 ίντσες που γυρίζουν το κιβώτιο ταχυτήτων Drive,Το Drive σκουληκιών γυρίζει το κιβώτιο ταχυτήτων κίνησης,Η υδραυλική μηχανή γυρίζει το κιβώτιο ταχυτήτων κίνησης |
||

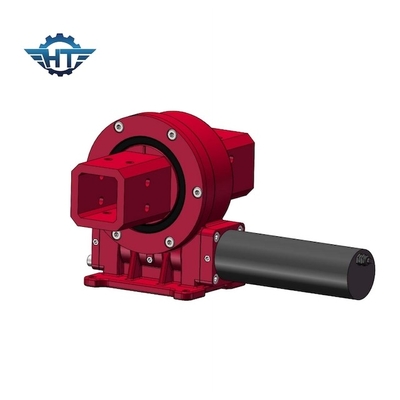

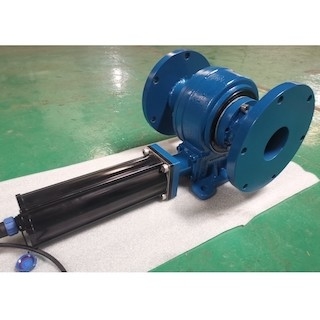

9 ίντσες που γυρίζουν το κιβώτιο ταχυτήτων Drive, ηλεκτρική μηχανή για τα ακολουθώντας συστήματα ήλιων ηλιακού πλαισίου
Γυρίζοντας περιγραφή κιβωτίων ταχυτήτων Drive
SE: σημαίνει οριζόντιο (γλιστρώντας φέρουσα δομή), SDE: σημαίνει κάθετος και οριζόντιος (γλιστρώντας φέρουσα δομή), VE: η κατακόρυφος μέσων (γλιστρώντας φέρουσα δομή), Ζ μπροστά από το S σημαίνει μηά εκκαθάριση
3~25: Αντιπροσωπεύει τις προδιαγραφές 3 ιντσών σε 25 ίντσες
Α: Δείχνει τον κώδικα της συμβατικής συσκευής. Εάν το σχέδιο συσκευών έχει τις σημαντικές αλλαγές, ο κώδικας Β, Γ… μπορεί να χρησιμοποιηθεί
61: Αντιπροσωπεύει την αναλογία μείωσης της γυρίζοντας συσκευής (αριθμός δοντιών).
Μ: δείχνει ότι το γυρίζοντας ρουλεμάν υιοθετεί τις μετρικές περασμένες κλωστή τρύπες χωρίς Μ σημαίνει ότι το γυρίζοντας ρουλεμάν υιοθετεί περασμένες κλωστή τις ίντσα τρύπες
Εκτάριο: δείχνει ότι το γυρίζοντας δαχτυλίδι αποσβήνεται. HC: δείχνει ότι το γυρίζοντας δαχτυλίδι δεν αποσβήνεται. HD: δείχνει ότι το γυρίζοντας δαχτυλίδι αποσβήνεται.
HQ: δείχνει την επεξεργασία QPQ του εξωτερικού δαχτυλιδιού του γυρίζοντας δαχτυλιδιού. HN: δείχνει την επεξεργασία εναζώτωσης του εξωτερικού δαχτυλιδιού του γυρίζοντας δαχτυλιδιού.
Β: δείχνει ότι το τέλος εισαγωγής σκουληκιών είναι ένα αυλακώνω 6B (12M δείχνει ότι το τέλος εισαγωγής σκουληκιών είναι μια τρύπα Φ12. 25M δείχνουν ότι το τέλος εισαγωγής σκουληκιών είναι μια τρύπα Φ25
160 σημαίνουν ότι μια υδραυλική μηχανή 160CC εγκαθίσταται στο τέλος εισαγωγής σκουληκιών. 24 σημαίνουν ότι ένα 24V σύνδεσε τη μηχανή εγκαθίσταται στο τέλος εισαγωγής σκουληκιών …)
Ρ: τα μέσα διορθώνουν την εγκατάσταση. Λ: αημένη μέσα εγκατάσταση.
Γ: σημαίνει την τυφλή ΚΑΠ Α: σημαίνει ότι η κατεύθυνση του υδραυλικού λιμένα πετρελαίου μηχανών αντιμετωπίζει εξωτερικά (Ι: σημαίνει ότι η κατεύθυνση του υδραυλικού λιμένα πετρελαίου μηχανών αντιμετωπίζει το εσωτερικό) Ε: μέσα με έναν κωδικοποιητή
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι |
251 κλ |
Εφαρμογές
Υπάρχουν πολλές εφαρμογές όπου μια περιστροφική κίνηση μπορεί να χρησιμοποιηθεί, αρχικός επειδή είναι καλοταιριασμένο για τις εφαρμογές που απαιτούν το φορτίο για να διατηρήσουν τη δύναμη και την περιστροφική ροπή.
Οι χαρακτηριστικές εφαρμογές κίνησης ταλάντευσης περιλαμβάνουν, αλλά δεν περιορίζονται σε: ηλιακός ιχνηλάτης, ανεμοστρόβιλος, ανελκυστήρας των ατόμων, υδραυλικά μηχανήματα, telehandler, εκσκαφέας, ανελκυστήρας, γερανοί, τρυπώντας με τρυπάνι εξοπλισμός, στρατιωτικός εξοπλισμός.
