Λεπτομέρειες:
|
| Μάρκα: | Hangtuo | Υλικό: | 50Mn, 42CrMo |
|---|---|---|---|
| Πρότυπο: | Κάθετος τύπος | Πιστοποιητικό: | ISO9001, CE |
| Μηχανή: | 12/24VDC | Συντήρηση: | ελεύθερος |
| χρώμα: | όπως ζητείται | Μόνος-κλειδαριά: | Ναι |
| Επισημαίνω: | Ηλιακό κάθετο γυρίζοντας κιβώτιο ταχυτήτων Drive,Κάθετο γυρίζοντας Drive IP66,Ενιαίο ηλιακό κάθετο γυρίζοντας Drive ιχνηλατών |
||

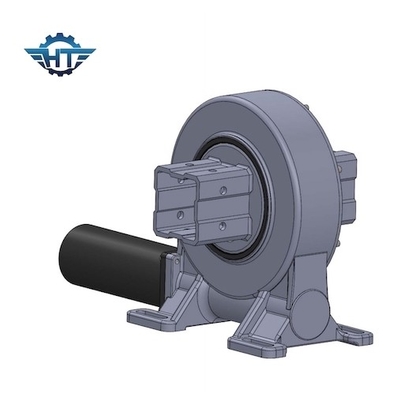

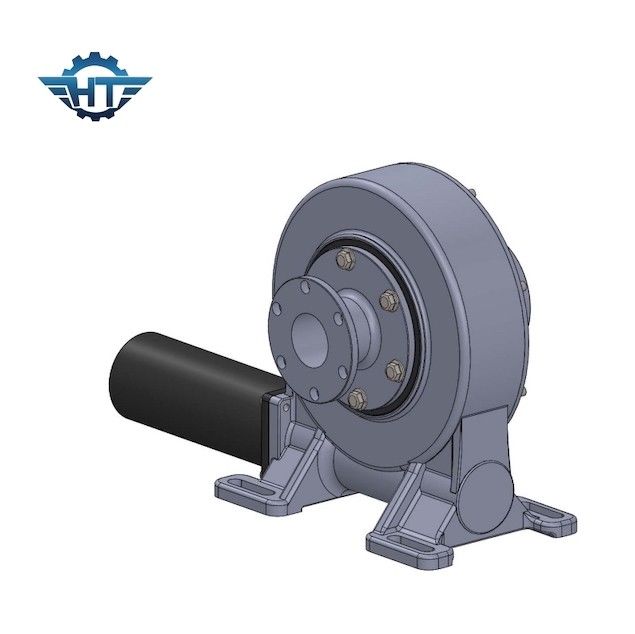

Η συντήρηση ελεύθερο IP66 ηλιακή γυρίζει το κιβώτιο ταχυτήτων Drive για τους οριζόντιους ενιαίους ηλιακούς ιχνηλάτες
Ηλιακός γυρίστε την περιγραφή κιβωτίων ταχυτήτων Drive
Αξιόπιστη παράδοση – το περισσότερο σκάφος διαταγών σε 15 ημέρες ή λιγότεροι
Τεχνική υποστήριξη – οι μηχανικοί αναμένουν να βοηθήσουν
Υψηλής ποιότητας γυρίζοντας κινήσεις σε μια δίκαιη τιμή – έχουμε το εργοστάσιό μας με τα προϊόντα να συναντήσει ή να υπερβεί την ποιότητα όλων των σημαντικών εμπορικών σημάτων και θα χρησιμοποιήσουμε τις οικονομικές μεθόδους ναυτιλίας βασισμένες στις διαφορετικές διαταγές να κρατήσουν στα πλαίσια του προϋπολογισμού
Διαδικασίες & συντήρηση-λειτουργίες και υπηρεσίες συντήρησης χαμηλότερες υπερυψωμένος και η αμοιβή σας.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εγκατάσταση
1. Προετοιμασία
1.1 ελέγξτε γυρίζει την κίνηση για τη φυσική ζημία.
1.2 καθαρές ενισχυτικές επιφάνειες
2. Τοποθετώντας μπουλόνια
Σαν κατασκευαστή κιβωτίων ταχυτήτων, δεν παρέχουμε, δεν επιτρέπουμε ή συστήνουμε τους να τοποθετήσουμε συνδέσμους χρησιμοποιούμενους. Παρακαλώ πάρτε τη μεγάλη προσοχή στη διευκρίνιση αυτού του στοιχείου που θα συνδέσει το προϊόν μας με δικούς σας.
Τα ορισμένοι μεγέθη, ο αριθμός και οι ποιοτικοί βαθμοί θα χρησιμοποιηθούν.
Η αναλογία πιασιμάτων (μήκος πιασιμάτων στη διάμετρο του μπουλονιού) θα παρατηρηθεί, από ελάχιστο ≥1.5 σε μέγιστο ≤2.
Τα μπουλόνια με έναν πλήρως περασμένο κλωστή άξονα πρέπει να είναι μη επιτρεπτά.
Γυρίστε τη λειτουργία κίνησης, διάρκεια ζωής, και η διάρκεια της σύνδεσης μπουλονιών επηρεάζεται σε περίπτωση μη συμμόρφωσης.
Τα επίπεδα πλυντήρια χρήσης της κατάλληλης επιλογής μεγέθους και δύναμης της σκλήρυνσης κλείνουν έτσι ώστε η επιτρεπτή ενδιάμεση πίεση δεν ξεπερνιέται.
Να τοποθετήσουν τα μπουλόνια είναι σε κανονικές περιπτώσεις που εξασφαλίζονται επαρκώς με σωστά να φορτώσουν εκ των προτέρων.
Ειδοποίηση: Χρήση των διασπασμένων δαχτυλιδιών, των διασπασμένων πλυντηρίων, κ.λπ. μη επιτρεπτών.
Η ροπή σκλήρυνσης και αρχικός φορτώνει εκ των προτέρων για να τοποθετήσει τα μπουλόνια.
|
Ροπή σκλήρυνσης |
Τοποθετώντας διάσταση μπουλονιών |
|||||
| Κατηγορία |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| Κατηγορία 8,8 | 10.2 N.M | 24.7 N.M | 49 N.M | 85.5 N.M | 212.2 N.M | 414 N.M |
| Κατηγορία 10,9 | 14.3 N.M | 34.8 N.M | 68.9 N.M | 120.2 N.M | 298.4 N.M | 582.1 N.M |
| Κατηγορία 12,9 | 17.2 N.M | 41.7 N.M | 82.7 N.M | 144.2 N.M | 358.1 N.M |
689.5 N.M |
