Λεπτομέρειες:
|
| Υλικό: | QT | Εξουσιοδότηση: | 5 έτη |
|---|---|---|---|
| Υπηρεσία: | Σχέδιο cOem | Περιστραφείτε τον άξονα: | Δύο Άξονες |
| Χρώμα: | Ασημένιο γκρι | Περιοχή εγκατάστασης: | Στέγη και Πεδίο |
| Συσκευασία: | Κοντραπλακέ | Εφαρμογή: | Σύστημα Ηλιακής Παρακολούθησης Διπλού Άξονα |
| Επισημαίνω: | worm gear slew drive,slewing ring gear |
||

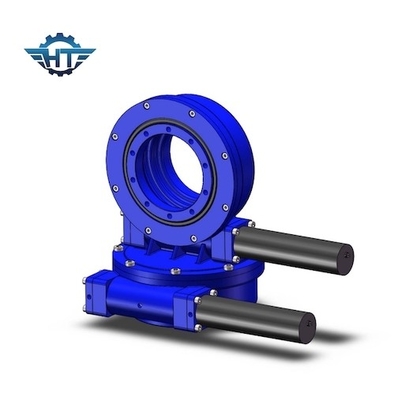

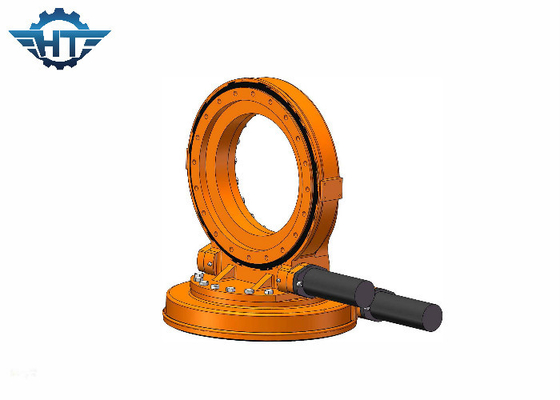

Τα μακρά ζωή και η υψηλή ακρίβεια γυρίζουν το κιβώτιο ταχυτήτων Drive για το διπλό ηλιακό ακολουθώντας σύστημα άξονα
SDE12 γυρίστε την περιγραφή κιβωτίων ταχυτήτων Drive
Κράτημα της ροπής: 40560 N.m
Στατική αξονική εκτίμηση: kN 77
Στατική ακτινωτή εκτίμηση: kN 190
Αναλογία εργαλείων: 78:1
Ακρίβεια καταδίωξης: ≤ 0,1
Ροπή στιγμής κλίσης: 25000 N.m
Ροπή παραγωγής: 5800 N.m
Βάρος: 160 κλ
Η γυρίζοντας κίνηση Hangtuo αποτελείται κυρίως από τη να γυρίσει συμπεριφορά, ένα εργαλείο σκουληκιών, την κατοικία και έναν υδραυλικό ή έναν ηλεκτρικό κινητήρα.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Εφαρμογή
Οι εσωκλειόμενες γυρίζοντας κινήσεις κατοικίας χρησιμοποιούνται ευρέως στη διαφορετική εφαρμογή εφαρμοσμένης μηχανικής όπως οι βαριοί μεταφορείς φορτωτών, ο λιμενικός κινητός γερανός, η ανύψωση σκαφών, τα φορτηγά νυχιών, ο γερανός ανελκυστήρων εμπορευματοκιβωτίων, και οι κινητοί γερανοί ατσάλινων σκελετών, μηχανή ορυχείων, εκσκαφέας, συγκεκριμένη μηχανή, μηχανή εγγράφου, καθώς επίσης και το σύστημα παραγωγής αιολικής ενέργειας χρησιμοποιεί επίσης τη γυρίζοντας κίνησή μας.
Όταν μια γυρίζοντας κίνηση χρησιμοποιείται στη βιομηχανία ηλιακής ενέργειας, οι χρήστες πρέπει να επιλέξουν μια ιδανική σύμφωνα με την πραγματική περιοχή των ηλιακών πλαισίων.
Γενικά, η γυρίζοντας κίνηση 3 ίντσας είναι κατάλληλη για ερχομό συστημάτων ηλιακής ενέργειας με το ηλιακό πλαίσιο 3-5㎡, 7 ίντσα για το ηλιακό πλαίσιο 10-17 ㎡, 9 ίντσα για 18-30 ㎡, 12 ίντσα για 31-45㎡, και 14 ίντσα για 46-60㎡.
