Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | SDE7» |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 2000 NM |
| Κράτημα της ροπής: | 13500 NM | Ροπή κλίσης: | 13200 NM |
| Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
| Επισημαίνω: | worm gear slew drive,slewing ring gear |
||

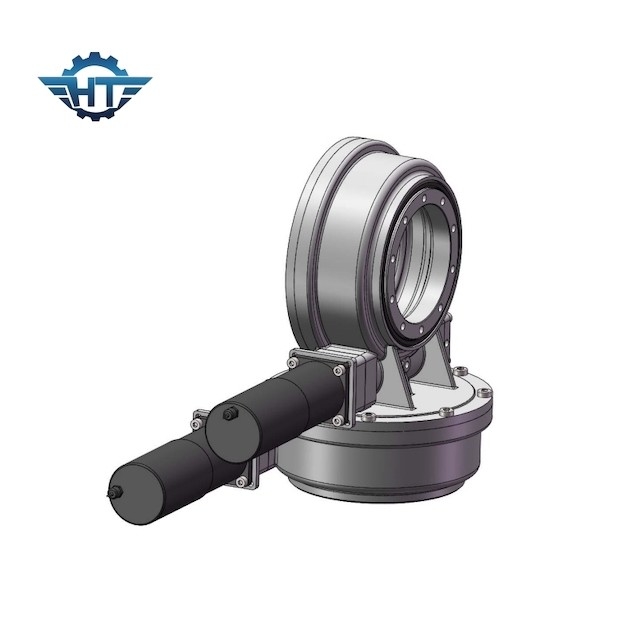

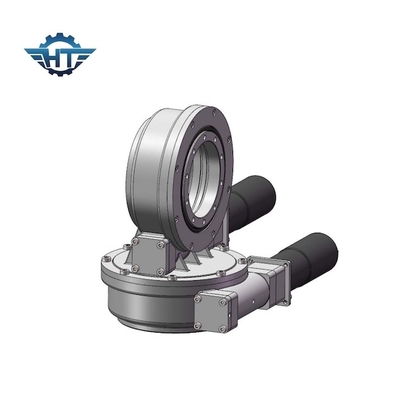

IP66 ο διπλός άξονας γυρίζει το κιβώτιο ταχυτήτων Drive, μόνος λαδώστε για τον ήλιο την καταδίωξη
Περιγραφή
Το ηλιακό σύστημα ιχνηλατών περιλαμβάνει τον ενιαίο άξονα και το διπλό ηλιακό ακολουθώντας σύστημα άξονα. Το ενιαίο ηλιακό ακολουθώντας σύστημα άξονα περιλαμβάνει το γαρμένο και οριζόντια ενιαίο ακολουθώντας σύστημα.
Για έναν διπλό άξονα που το ηλιακό ακολουθώντας σύστημα, βασισμένο στη δομή υποστηριγμάτων differenct, τρεις τύποι γυρίζει τις λύσεις κινήσεων θα μπορούσε να εφαρμοστεί:
1. η χρήση δύο οριζόντιος (τύπος SE) ενιαίος άξονας γυρίζει τις κινήσεις.
2. χρησιμοποιήστε τη μια οριζόντια (τύπος SE) και μια άλλη κατακόρυφο (τύπος CE).
3. χρησιμοποιήστε έναν διπλό άξονα γυρίζει την κίνηση. (Τύπος SDE)
Όλες εκείνες οι λύσεις μπορούν να επιτύχουν να ακολουθήσουν τον ήλιο και κάθετα και οριζόντια, ο οποίος σημαίνει τον ήλιο όλη την ώρα με το άμεσο φως του ήλιου.
SDE7 γυρίζοντας παράμετροι κλειδιών Drive
| Όνομα προϊόντων | SDE7 γυρίστε τα Drive |
| Ροπή παραγωγής | 980 N.m 723 ft.lbs |
| Ανώτατη ροπή παραγωγής | 1938 N.m 1429 ft.lbs |
| Ροπή στιγμής κλίσης | 7000 N.m 5163 ft.lbs |
| Κράτημα της ροπής | 13200 N.m 9736 ft.lbs |
| Στατική αξονική εκτίμηση | 133.20 kN 29943 λίβρες |
| Στατική ακτινωτή εκτίμηση | kN 53 11977 λίβρες |
| Δυναμική αξονική εκτίμηση | 31.90 kN 7171 λίβρες |
| Δυναμική ακτινωτή εκτίμηση | 27.91 kN 6274 λίβρες |
| Εναλλακτικές λύσεις μηχανών | 12/24/48 VDC μηχανή Stepper μηχανή Αβούρτσιστη μηχανή |
| Ύφος προϊόντων | Διπλός άξονας CPV/HCPV Ηλιακό πιάτο Ηλιακός πύργος |
| Χαρακτηριστικό γνώρισμα εφαρμογής | Ηλιακό ακολουθώντας σύστημα, βιομηχανικό Machiner |
| Συνιστώμενο τετράγωνο της επιτροπής | 30 τετραγωνικά μέτρα |
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Applicatons
Για τη ηλιακή ενέργεια: Σχεδιάζεται σε ένα ηλιακό ακολουθώντας σύστημα για να αυξήσει την αποδοτικότητα της ηλεκτρικής παραγωγής. Βιομηχανική χρήση: Κυρίως χρησιμοποιημένος για να οδηγήσει δύο αντικείμενα που περιστρέφονται το ένα σχετικά με το άλλο σε 360°.
