Λεπτομέρειες:
|
| Δομή: | Σκουλήκι και Wormwheel | Υλικό: | 42CrMo, QT |
|---|---|---|---|
| Εξουσιοδότηση: | 5 έτη | Εφαρμογή: | Συγκεντρωμένος ηλιακός πύργος |
| Μέγεθος: | Προσαρμοσμένος | Χρώμα: | Προσαρμοσμένος |
| Μηχανή: | Stepper μηχανή | Μοντάρισμα: | Διπλό μοντάρισμα άξονα |
| Επισημαίνω: | worm gear slew drive,slewing ring gear |
||

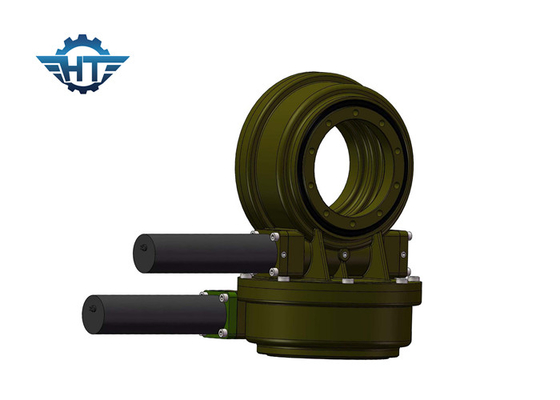

IP66 ο διπλός άξονας εργαλείων σκουληκιών γυρίζει το κιβώτιο ταχυτήτων Drive για το συγκεντρωμένο ηλιακό πύργο
Ο διπλός άξονας εργαλείων σκουληκιών γυρίζει την περιγραφή Drive
Η γυρίζοντας κίνηση του Hangtuo αποτελείται από την κατοικία, γυρίζοντας συμπεριφορά, σφράγιση, που τυλίγει το σκουλήκι με μερικά ολοκληρωμένα ανταλλακτικά. Μπορούμε επίσης να παραγάγουμε την ηλεκτρονική μηχανή και την υδραυλική μηχανή που χρησιμοποιούνται για να γυρίσουμε τις κινήσεις, οι οποίες μπορούν κινήσεις για τη δεξιόστροφη κατεύθυνση και την αντίθετη δεξιόστροφη περιστροφή κατεύθυνσης.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Παρατήρηση: Οι ανωτέρω διαστάσεις και οι παράμετροι μπορούν να ενημερωθούν ή να ρυθμιστούν, για τις πιό λεπτομερείς διαστάσεις και τις παραμέτρους, παρακαλώ να αναφερθούν στα σχέδια πωλήσεών μας.
Εφαρμογές
Ο διπλός άξονας γυρίζει την κίνηση θα μπορούσε να εφαρμοστεί στο συγκεντρωμένο σταθμός-πύργο ηλιακής ενέργειας. Ο πύργος CSP υιοθετεί τη διπλή δομή δεξαμενών, και το δυαδικό νιτρικό άλας χρησιμοποιείται ως να απορροφήσει θερμότητας και απομνημόνευσης θερμότητας μέσο. Η ηλιακή ενέργεια που συλλέγεται από το μεγάλης κλίμακας τομέα ηλιοστάτων χρησιμοποιείται για να αποθηκεύσει το λειωμένο άλας, και έπειτα το λειωμένο άλας ανταλλάσσεται με το νερό σύμφωνα με την οδηγία αποστολής του πλέγματος δύναμης. Ο ατμός παραγμένων υψηλής θερμοκρασίας και υψηλής πίεσης οδηγεί τη γεννήτρια τουρμπίνας που τίθεται ως στόχος να παραγάγει τη συνεχή, σταθερή και schedulable παραγωγή δύναμης.
