Λεπτομέρειες:
|
| Πρότυπο: | VE7 | Αναλογία εργαλείων: | 57:1 |
|---|---|---|---|
| Εφαρμογή: | Συγκεντρωμένοι σταθμοί παραγωγής ηλεκτρικού ρεύματος | Τόπος καταγωγής: | Changzhou, Κίνα |
| Οδηγός: | Κινητήρας πλανητικού γραναζιού 12/24 VDC | Πιστοποιητικό: | ISO9001, CE |
| εγκατάσταση: | Κάθετος | Συντήρηση: | ελεύθερος |
| Χρώμα: | Όπως ζητείται | Σπασμωδική κίνηση: | λιγότερο από 0,1 βαθμοί |
| Επισημαίνω: | worm drive gearbox,worm gear motor |
||

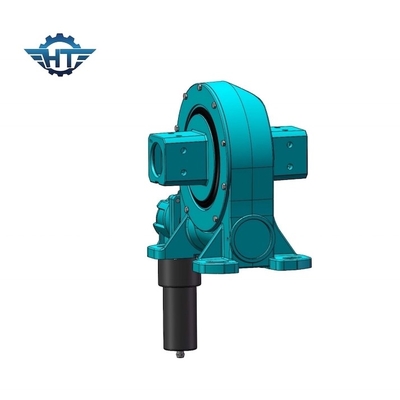

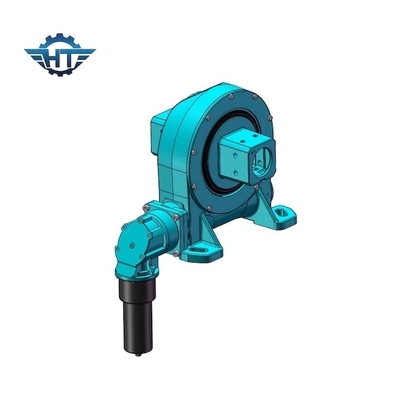

7 το κάθετο ενιαίο εργαλείο σκουληκιών άξονα ίντσας γυρίζει το Drive για τους σταθμούς PV και τους συγκεντρωμένους σταθμούς παραγωγής ηλεκτρικού ρεύματος
Ενιαία περιγραφή εργαλείων σκουληκιών άξονα
Λειτουργία
Η γυρίζοντας λειτουργία κινήσεων με την τυποποιημένη τεχνολογία σκουληκιών, στην οποία το σκουλήκι στον οριζόντιο άξονα ενεργεί ως οδηγός για το εργαλείο, γενικά, ο άξονας οδηγείται από την ηλεκτρική μηχανή εργαλείων.
Αναλογία εργαλείων
Η περιστροφή του οριζόντιου σκουληκιού γυρίζει ένα εργαλείο για μια κάθετο άξονα στον άξονα βιδών. Αυτός ο συνδυασμός μειώνει την ταχύτητα του οδηγημένου μέλους και πολλαπλασιάζει επίσης τη ροπή του η αύξηση του αναλογικά ως ταχύτητα μειώνεται. Η αναλογία ταχύτητας των άξονων εξαρτάται από τη σχέση του αριθμού νημάτων στο σκουλήκι στον αριθμό δοντιών στη ρόδα ή το εργαλείο σκουληκιών.
Σκουλήκι κλεψυδρών
Οι γυρίζοντας κινήσεις μας χρησιμοποιούν την τεχνολογία σκουληκιών κλεψυδρών, στην οποία το σκουλήκι διαμορφώνεται για να συμμετέχει περισσότερα δόντια στο εργαλείο. Αυτή η αυξανόμενη δέσμευση δοντιών οδηγεί στη μεγαλύτερες δύναμη, την αποδοτικότητα και τη διάρκεια.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Παράμετροι
| Πρότυπο: | VE7 | Θέση προέλευσης | Changzhou, Κίνα |
| Εμπορικό σήμα | HANGTUO | Τύπος | Εσωκλειόμενος |
| Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 1750 N.m |
| Ροπή στιγμής κλίσης | 5 Κ N.m | Κράτημα της ροπής | 9.2 Κ N.m |
| Στατική αξονική εκτίμηση | 34 KN | Στατική ακτινωτή εκτίμηση | 58 KN |
| Δυναμική αξονική εκτίμηση | 17 KN | Δυναμική ακτινωτή εκτίμηση | 38 KN |
| Αναλογία εργαλείων | 57:1 | Αποδοτικότητα | 40% |
Εφαρμογές
ηλιακοί ιχνηλάτες, ανεμοστρόβιλοι, πιάτα δορυφόρων και ραντάρ, γερανοί φορτηγών, ανελκυστήρες ατόμων, εξοπλισμός χρησιμότητας, υδραυλικές συνδέσεις εξοπλισμού, εξοπλισμός εργαλείων πετρελαίου, χειριστές ροδών, το digger s, και αυτοκίνητοι ανελκυστήρες.
