Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | SDE7» |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 2000 NM |
| Κράτημα της ροπής: | 13500 NM | Ροπή κλίσης: | 13200 NM |
| Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
| Επισημαίνω: | worm gear slew drive,slewing ring gear |
||

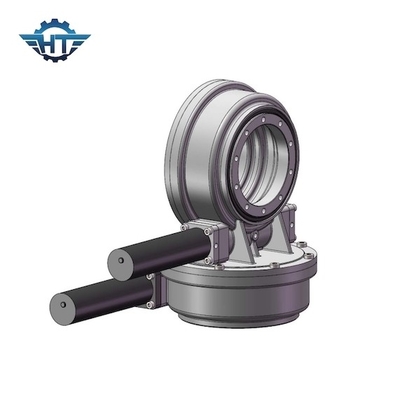

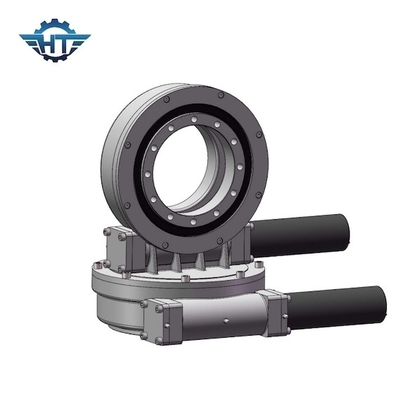

Η υψηλή αναλογία SDE7 μετάδοσης γυρίζει το Drive με το μόνο εργαλείο κλειδώματος για τους ιχνηλάτες ηλιακής θερμότητας
SDE7 γυρίστε την περιγραφή Drive
Στις εγκαταστάσεις CSP, ειδικά εγκαταστάσεις πύργων CSP, η γυρίζοντας κίνηση είναι το τμήμα πυρήνων του ακολουθώντας συστήματος, που οδηγεί τις μετακινήσεις αζιμουθίου και πισσών των ηλιοστάτων για να επιτύχει αποδοτική να συγκεντρωθεί του τομέα καθρεφτών, να βελτιώσει το ποσοστό χρησιμοποίησης ελαφριάς ενέργειας, και να εξασφαλίσει το σταθμό CSP. από την ηλεκτρική παραγωγή.
Οι διπλές γυρίζοντας κινήσεις άξονα είναι τέλειες για τις καταστάσεις που η ανάγκη περιστρέφεται και κάθετα και οριζόντια. Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν τους διπλούς ηλιακούς ιχνηλάτες άξονα, τα πιάτα δορυφόρων και ραντάρ, μηχανές που χρειάζονται την κίνηση 360 βαθμών και στις δύο κατευθύνσεις.
Η μηχανική Co. Hangtuo Changzhou, ΕΠΕ είναι επαγγελματικός κατασκευαστής και ο εξαγωγέας του γυρίζοντας φέροντος/γυρίζοντας δαχτυλιδιού/γυρίζει τον κύκλο, οι γυρίζοντας κινήσεις/γυρίζουν την κίνηση, οι οποίες εφαρμόζονται κυρίως στα μηχανήματα λιμένων, τα εξάγοντας μηχανήματα, τα ενώνοντας στενά μηχανήματα, τα οχήματα κατασκευής, τα μορφωματικά οχήματα, τα ενιαία ή διπλά ηλιακά ακολουθώντας συστήματα άξονα, και τα μικρά συστήματα αιολικής ενέργειας, το δορυφόρο, την κεραία κ.λπ.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Χαρακτηριστικά γνωρίσματα
1. Υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. Τυλίγοντας την κίνηση σκουληκιών μέσα
3. Πολυ επαφή δοντιών για να εξασφαλίσει υψηλό φορτίο
4. Self-locking λειτουργία
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
