Λεπτομέρειες:
|
| Πρότυπο: | 3 ίντσες | Αναλογία εργαλείων: | 31:1 |
|---|---|---|---|
| Αποδοτικότητα: | 40% | Τύπος: | διπλός άξονας |
| Εφαρμογή: | εγκαταστάσεις ηλιακής ενέργειας | Υπηρεσία cOem: | Διαθέσιμος |
| Θέση προέλευσης: | Changzhou, Κίνα | Οδηγός: | 12/24V συνεχές ρεύμα |
| Επισημαίνω: | slew drive motor,slewing ring gear |
||

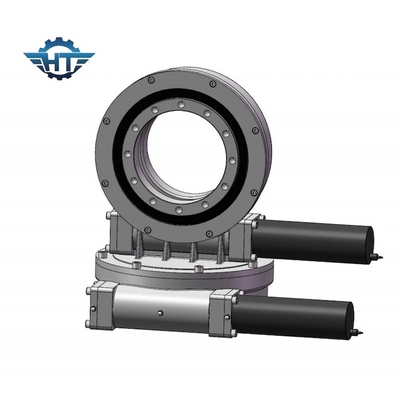

SDE 3» διπλός άξονας γυρίζει το κιβώτιο ταχυτήτων Drive με υδραυλικό πλανητικό για τις εγκαταστάσεις ηλιακής ενέργειας
Ο διπλός άξονας γυρίζει την περιγραφή Drive
Υπάρχουν πολλές εφαρμογές στις οποίες η γυρίζοντας κίνηση μπορεί να χρησιμοποιηθεί, πρώτιστα επειδή είναι τέλεια για τις εφαρμογές που απαιτούν και φορτίο-τη δύναμη και την περιστροφική δύναμη ροπής.
Έχουμε ένα ευρύ φάσμα να γυρίσουμε την κίνηση με τις σειρές ροπής παραγωγής από 221 lbf.ft σε 15800 lbf.ft.
Τα γυρίζοντας δαχτυλίδια με τους ακέραιους άξονες σκουληκιών γίνονται όλο και περισσότερο δημοφιλή οφειλόμενα στην απλότητα της εγκατάστασης και χρησιμοποιούνται τοποθετημένους στους φορτηγό γερανούς, τους μικρούς ανεμοστροβίλους, τις πλατφόρμες πρόσβασης, τις περιστροφικές πλάκες, τις ηλιακές ακολουθώντας συσκευές, τα συστήματα δορυφορικών επικοινωνιών, και τις απλές συσκευές χειρισμού των υλικών. Υψηλή ακρίβεια και μηές μονάδες σπασμωδικής κίνησης εφαρμόζονται ομοίως στα συγκεκριμένα προγράμματα. Επιπλέον, μπορούμε να προσφέρουμε τις διάφορα ηλεκτρικά και υδραυλικά μηχανές και τα κιβώτια ταχυτήτων στην αντιστοιχία.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
| N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
| 3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 21kg |
| 5» | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 32kg |
| 7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 54kg |
| 9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 88kg |
| 12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 157 κλ |
| 14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 214kg |
| 17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 315kg |
| 21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 481kg |
| 25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 682 κλ |
Εφαρμογές
Οι χαρακτηριστικές γυρίζοντας εφαρμογές κίνησης περιλαμβάνουν αλλά δεν περιορίζονται σε: οι ηλιακοί ιχνηλάτες, ανεμοστρόβιλοι, άτομο ανυψώνουν, υδραυλικά μηχανήματα, τηλεσκοπικές λαβές, diggers, ανελκυστήρες, γερανοί, τρυπώντας με τρυπάνι εξοπλισμός, στρατιωτικός εξοπλισμός, ρομποτικό σύστημα.
