Λεπτομέρειες:
|
| Ειλικρίνεια: | Κλειστό | Πρότυπο: | SDE7» |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | Μορφή μετάδοσης: | Εργαλείο σκουληκιών |
| Ακρίβεια καταδίωξης: | 0,15 βαθμοί | Βήμα: | ενιαίο βήμα |
| Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | Ασημένιο γκρι |
| Επισημαίνω: | Κάθετος οριζόντιος υδραυλικός γυρίζει την κίνηση,24V μηχανή κίνησης σκουληκιών μηχανών,Γυρίστε τη μηχανή 24V Drive |
||

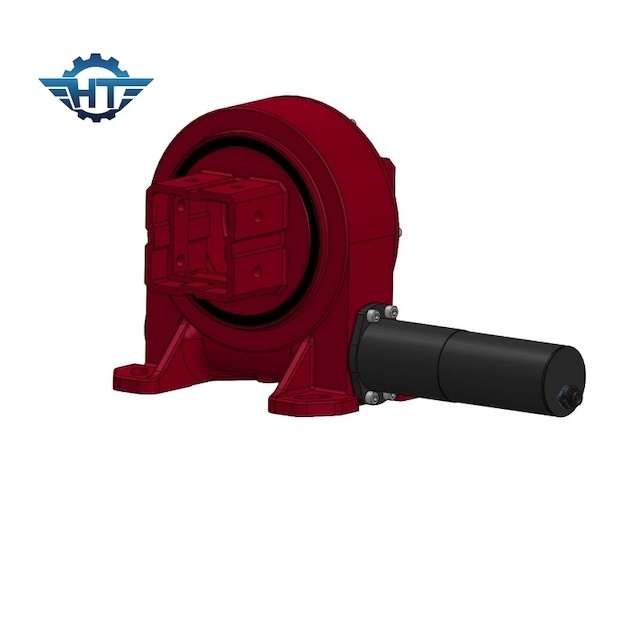

Γυρίζοντας εργαλείο σκουληκιών και ροδών σκουληκιών, κάθετη και οριζόντια καταδίωξη για τους ιχνηλάτες PV
Γυρίζοντας περιγραφή εργαλείων
Η γυρίζοντας κίνηση αποτελείται από τυλίγει το σκουλήκι, εργαλείο, περιστροφικές κινήσεις σκουληκιών σπιτιών κ.λπ. οι συμπαγείς χαρακτηρίζονται από την πυκνότητα υψηλής δύναμης τους. Τα δόντια εργαλείων σκουληκιών εξασφαλίζουν μετάδοση ροπής στο γυρίζοντας δαχτυλίδι. Αυτό το σχέδιο είναι ιδιαίτερα κατάλληλο για τις εφαρμογές που απαιτούν την υψηλή ροπή και το περιορισμένο διάστημα εγκαταστάσεων, όπως τα εργαλεία οδήγησης στα πλαίσια γερανών, άλλες βαριά οχήματα, φορτώνοντας γερανούς ή γεωργικές μηχανές. Μπορούν να είναι επίσης μια τέλεια λύση με διαφορετικές μορφές ηλιακού ακολουθώντας συστήματος.
| Όνομα προϊόντων | SDE7 γυρίζοντας κίνηση |
| Ροπή παραγωγής | 980 N.m 723 ft.lbs |
| Ανώτατη ροπή παραγωγής | 1938 N.m 1429 ft.lbs |
| Ροπή στιγμής κλίσης | 7000 N.m 5163 ft.lbs |
| Κράτημα της ροπής | 13200 N.m 9736 ft.lbs |
| Στατική αξονική εκτίμηση | 133.20 kN 29943 λίβρες |
| Στατική ακτινωτή εκτίμηση | kN 53 11977 λίβρες |
| Δυναμική αξονική εκτίμηση | 31.90 kN 7171 λίβρες |
| Δυναμική ακτινωτή εκτίμηση | 27.91 kN 6274 λίβρες |
| Εναλλακτικές λύσεις μηχανών | 12V/24V μηχανή Stepper μηχανή Αβούρτσιστη μηχανή |
| Εφαρμογές | Διπλός άξονας Ενιαίος άξονας CPV/HCPV Ηλιακό πιάτο Παραβολικός Ηλιακός πύργος |
| Χαρακτηριστικό γνώρισμα εφαρμογής | Ηλιακό ακολουθώντας σύστημα, βιομηχανικά μηχανήματα |
| Τετραγωνικό μέτρο ηλιακών συστημάτων | επάνω tp στα ηλιακά πλαίσια 30㎡ PV |
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Εφαρμογή
Η γυρίζοντας κίνηση ή το γυρίζοντας ρουλεμάν είναι ένα περιστρεφόμενο μέρος που μπορεί να αντέξει το φορτίο της αργής περιστροφής. Τα προϊόντα σειράς SE χρησιμοποιούνται γενικά για την οριζόντια εγκατάσταση, και χρησιμοποιούνται στον παραδοσιακό μηχανικό τομέα, το σύστημα ηλεκτρικής παραγωγής Fresnel στον τομέα του φωτός και της θερμότητας, και το ενιαίο φωτοβολταϊκό ακολουθώντας σύστημα επίπεδος-κλίσεων. Η σειρά του VE χρησιμοποιείται γενικά για την κάθετη εγκατάσταση, που χρησιμοποιείται στον επίπεδο ενιαίος-άξονα που το φωτοβολταϊκό ακολουθώντας σύστημα, έκλινε το φωτοβολταϊκό ακολουθώντας σύστημα ενιαίος-άξονα, μικρό ηλιακό θερμικό σύστημα τύπων αυλακώσεων, η σειρά SDE χρησιμοποιείται γενικά για τις εφαρμογές που περιστρέφονται και στις οριζόντιες και κάθετες κατευθύνσεις, όπως το ηλιακό θερμικό σύστημα συστημάτων πύργων, διπλό ηλιακό ακολουθώντας σύστημα άξονα.
