Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | SDE7» |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 2000 NM |
| Κράτημα της ροπής: | 13500 NM | Ροπή κλίσης: | 13200 NM |
| Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
| Επισημαίνω: | Η υψηλή ροπή εκμετάλλευσης ηλιακή γυρίζει το Drive,2000 το ηλιακό σκουλήκι NM γυρίζει το Drive,Η μηχανή εργαλείων ηλιακή γυρίζει το Drive |
||

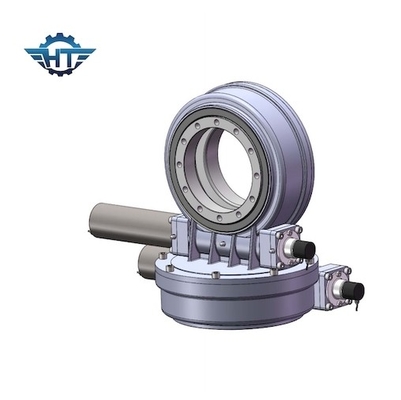

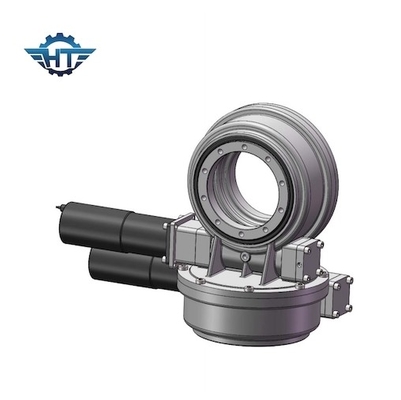

Υψηλό γυρίζοντας Drive Drive σκουληκιών ροπής εκμετάλλευσης για το ηλιακό ακολουθώντας σύστημα με τη μηχανή εργαλείων
Γυρίζοντας περιγραφή Drive Drive σκουληκιών
Για έναν διπλό άξονα που το ηλιακό ακολουθώντας σύστημα, βασισμένο στη δομή υποστηριγμάτων differenct, τρεις τύποι γυρίζει τις λύσεις κινήσεων θα μπορούσε να εφαρμοστεί:
1. η χρήση δύο οριζόντιος (τύπος SE) ενιαίος άξονας γυρίζει τις κινήσεις.
2. χρησιμοποιήστε τη μια οριζόντια (τύπος SE) και μια άλλη κατακόρυφο (τύπος του VE).
3. χρησιμοποιήστε έναν διπλό άξονα γυρίζει την κίνηση.
Όλες εκείνες οι λύσεις μπορούν να επιτύχουν να ακολουθήσουν τον ήλιο και κάθετα και οριζόντια, ο οποίος σημαίνει τον ήλιο όλη την ώρα με το άμεσο φως του ήλιου.
Ο διπλός άξονας γυρίζει τις παραμέτρους Drive
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ναι | 25 |
| 5» | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 34 |
| 7» | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 56 |
| 9» | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ναι | 92 |
| 12» | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 160 |
| 14» | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 224 |
| 17» | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 320 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 492 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 705 |
Γυρίστε τα Drive που εφαρμόζονται στο διπλό ηλιακό ιχνηλάτη άξονα
| Όνομα προϊόντων | SDE7 γυρίστε τα Drive |
| Ροπή παραγωγής | 980 N.m 723 ft.lbs |
| Ανώτατη ροπή παραγωγής | 1938 N.m 1429 ft.lbs |
| Ροπή στιγμής κλίσης | 7000 N.m 5163 ft.lbs |
| Κράτημα της ροπής | 13200 N.m 9736 ft.lbs |
| Στατική αξονική εκτίμηση | 133.20 kN 29943 λίβρες |
| Στατική ακτινωτή εκτίμηση | kN 53 11977 λίβρες |
| Δυναμική αξονική εκτίμηση | 31.90 kN 7171 λίβρες |
| Δυναμική ακτινωτή εκτίμηση | 27.91 kN 6274 λίβρες |
| Εναλλακτικές λύσεις μηχανών | 12/24/48 VDC μηχανή Stepper μηχανή Αβούρτσιστη μηχανή |
| Ύφος προϊόντων | Διπλός άξονας CPV/HCPV Ηλιακό πιάτο Ηλιακός πύργος |
| Χαρακτηριστικό γνώρισμα εφαρμογής | Ηλιακό ακολουθώντας σύστημα, βιομηχανικό Machiner |
| Συνιστώμενο τετράγωνο της επιτροπής | 30 τετραγωνικά μέτρα |
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
