Λεπτομέρειες:
|
| Πρότυπο: | 5 ίντσα | Αναλογία εργαλείων: | 37:1 |
|---|---|---|---|
| Αποδοτικότητα: | 40% | Τύπος: | κίνηση διπλού άξονα |
| Εφαρμογή: | ηλιακοί ιχνηλάτες διπλού άξονα | Υπηρεσία cOem: | Διαθέσιμος |
| Τόπος καταγωγής: | Changzhou, Κίνα | Οδηγός: | 12/24vdc μηχανές, stepper μηχανές |
| Επισημαίνω: | slewing ring drive,worm drive motor |
||

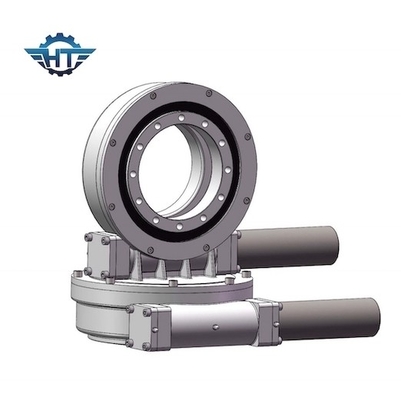

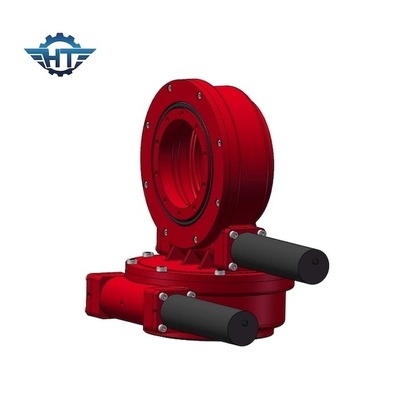

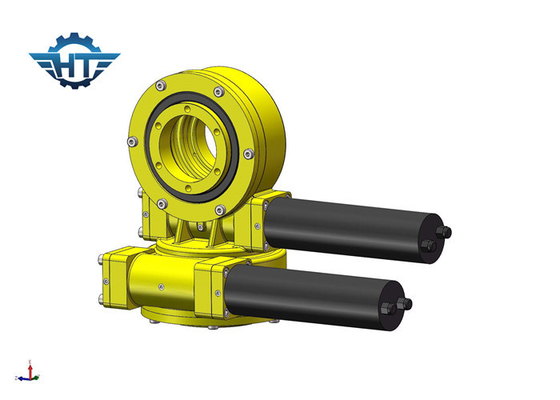

SDE5 ο διπλός άξονας γυρίζει το Drive με εσωκλειόμενη τη IP66 κατοικία για τους υπαίθριους διπλούς ηλιακούς ιχνηλάτες άξονα
Ο διπλός άξονας γυρίζει την περιγραφή Drive
Εγκαθίσταται κυρίως με το γυρίζοντας άξονα συμπεριφοράς, στέγασης και σκουληκιών, κ.λπ.
Έχει τα χαρακτηριστικά γνωρίσματα της συμπαγούς δομής, αρκετών ροπής, χαμηλού θορύβου, καλής ικανότητας αντι-δύναμης και σταθερής και ασφαλούς απόδοσης.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Εφαρμογή
Η γυρίζοντας κίνηση είναι σε θέση να στηρίξει περισσότερο αξονικό φορτίο, το ακτινωτές φορτίο και τη στιγμή κλίσης. Η περιστροφική πλάκα ή το πλαίσιο περιστρέφεται στο αζιμούθιο και την ανύψωση που οδηγούνται με να γυρίσει την κίνηση.
Χρησιμοποιείται στον εκσκαφέα γερανών/τη ηλιακή ενέργεια/το από πάνω λειτουργώντας φορτηγό/άλλη μηχανή.
Πλεονεκτήματα
1. Σχεδιασμένος με τον άξονα σκουληκιών κλεψυδρών που παρέχει την περισσότερες επαφή δοντιών και υψηλότερη ροπή
2. Η ζωή υπηρεσιών αυξάνεται από το εργαλείο και raceway σκληραίνει
3. Η απόδοση προϊόντων εξετάζεται και εξασφαλίζεται ποιότητα των προϊόντων.
Υπάρχουν πολλές εφαρμογές στις οποίες η γυρίζοντας κίνηση μπορεί να χρησιμοποιηθεί, πρώτιστα επειδή είναι τέλεια για τις εφαρμογές που απαιτούν και φορτίο-τη δύναμη και την περιστροφική δύναμη ροπής.
