Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Αριθμό μοντέλου: | SDE21 |
|---|---|---|---|
| COem: | διαθέσιμος | Εφαρμογή: | ηλιακός πύργος και συγκεντρωμένο Φ/Β |
| Αναλογία: | 125 | Κλειστό περίβλημα: | Ναι |
| Εξουσιοδότηση: | 3 έτη | Χρόνος ζωής: | 30 έτη |
| Μέθοδος περιστροφής: | Δύο κατευθύνσεις | ||
| Επισημαίνω: | Το εργαλείο σκουληκιών γυρίζει το Drive δαχτυλιδιών,Συγκεντρωμένες οι πύργος εγκαταστάσεις γυρίζουν το Drive δαχτυλιδιών,Το Selflock Sde γυρίζει το Drive δαχτυλιδιών |
||

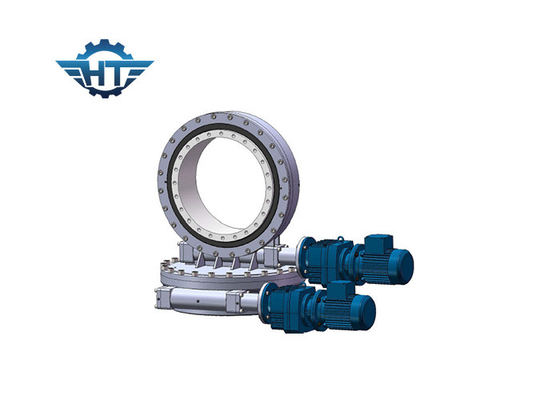

Το εργαλείο σκουληκιών σειράς μόνος-κλειδαριών SDE γυρίζει το Drive δαχτυλιδιών που χρησιμοποιείται για συγκεντρωμένα τις πύργος εγκαταστάσεις και CPV
Ο υψηλής αντοχής διπλός άξονας ακρίβειας γυρίζει την κίνηση για τον ηλιακό ιχνηλάτη
Γενικά, γυρίστε τη γυρίζοντας κίνηση εργαλείων που χρησιμοποιείται στα μηχανήματα λιμένων, ειδικά οχήματα κατασκευής, ρυμουλκά, όλοι οι τύποι γερανών, εναέρια λειτουργώντας πλατφόρμα. Σήμερα, ως σφαιρικό αίτημα για τη καθαρή ενέργεια, η γυρίζοντας κίνηση χρησιμοποιείται ευρέως στα ηλιακά ακολουθώντας συστήματα, μικροί ανεμοστρόβιλοι
Το Hangtuo είναι πλήρως εξοπλισμός με όλες τις προηγμένες μηχανές για την κατασκευή, τη συνέλευση, την επιθεώρηση, τις διαδικασίες δοκιμής και τον αυτόματο καθαρισμό και το βάψιμο και τις γραμμές επιστρώματος δύναμης.
Η γυρίζοντας κίνηση είναι ο συνδυασμός του γυρίζοντας δαχτυλιδιού με το σκουλήκι κλεψυδρών shft, το οποίο παρέχει την περισσότερες επαφή δοντιών, την αυξανόμενη ροπή κίνησης και ομαλότερη περιστροφή.
Χαρακτηριστικά γνωρίσματα
1. Ακτινωτά και αξονικά φορτία, και στιγμές κλίσης ταυτόχρονα
2. Διαστημική αποταμίευση στις εγκαταστάσεις
3. Μέγιστη χωρητικότητα φορτίων σε ένα συμπαγές σχέδιο
4. Εκτενής διάρκεια ζωής
5. Υψηλότερα ροπή παραγωγής και φορτίο εκμετάλλευσης
6. Τοπ ακρίβεια καταδίωξης
7. Ισχυρές αντίσταση και σφράγιση διάβρωσης αποτελεσματικές
Κατάλογος μερών κλειδί
1, στεγάζοντας βάση
2, γυρίζοντας δαχτυλίδι
3, Raceway
4, σφραγίδα
5, τοπ πιάτο
6, Drive (υδραυλική μηχανή του /electronic μηχανών)
7, προσαρμοστής μηχανών
8, O-ring
9, εισαγμένη τρύπα
10, άξονας απέναντι από τη μηχανή
11, ΚΑΠ τελών
12, κάλυψη
13, κωδικοποιητής
Πλεονεκτήματα
1. Μπορούμε να παρέχουμε το διάφορο μέγεθος να γυρίσουμε την κίνηση.
2. Σειρά διαμέτρων: 3 ίντσες-25 ίντσες, σειρά βάρους: 25kg-705kg
3. Σχέδιο και κατασκευή σύμφωνα με τις ανάγκες πελατών, γυρίζοντας κίνηση cOem.
4. Υψηλός - ποιότητα, ανταγωνιστική τιμή, γρήγορη παράδοση και καλύτερες υπηρεσίες.
Πρότυπα
ISO9001: 2008, CE
Ο διπλός άξονας γυρίζει τις παραμέτρους Drive
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ναι | 25 |
| 5» | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 34 |
| 7» | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 56 |
| 9» | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ναι | 92 |
| 12» | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 160 |
| 14» | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 224 |
| 17» | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 320 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 492 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 705 |
