Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | διπλού άξονα 21 ίντσες |
|---|---|---|---|
| Κράτημα της ροπής: | 89 kNm | Ροπή κλίσης: | 65 kNm |
| Αποδοτικότητα: | 40% | Χρώμα: | όπως ζητείται |
| Σπασμωδική κίνηση: | λιγότερο από 0,1 βαθμοί | Εφαρμογή: | Μηχανήματα κατασκευής |
| Επισημαίνω: | small slew drive,worm drive motor |
||

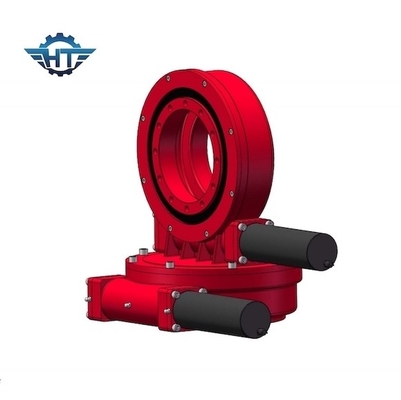

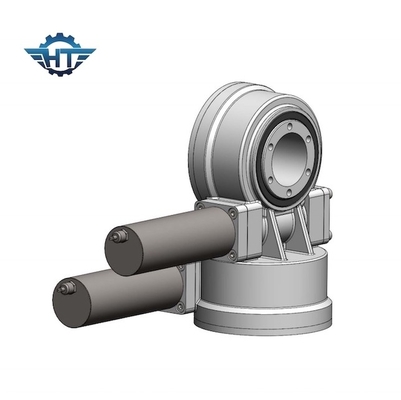

SDE21 ο» υψηλός διπλός άξονας ροπής γυρίζει το Drive για τα μηχανήματα δορυφόρων/ρομπότ/κατασκευής
Ο δορυφορικός διπλός άξονας γυρίζει την περιγραφή Drive
Γυρίζοντας κίνηση διπλός-άξονα που σχεδιάζει με την κίνηση δύο άξονα συγχρόνως. Είναι περισσότερες επαφή δοντιών και διπλή ροπή παραγωγής από τη γυρίζοντας κίνηση σειράς SE. Αυτό το προϊόν έχει μια μεγάλη ιστορία, η τεχνολογική διαδικασία είναι πολύ ώριμη τώρα.
Χαρακτηριστικά γνωρίσματα
Επιλογές μηχανών εργαλείων
Τα ηλεκτρικά και πλανητικά κιβώτια ταχυτήτων μπορούν να σχεδιαστούν σύμφωνα με την απαίτηση του πελάτη. Η γυρίζοντας κίνηση έχει το πλεονέκτημα για το διάστημα στις εγκαταστάσεις, ανώτατη χωρητικότητα φορτίων σε ένα συμπαγές σχέδιο, εκτενής διάρκεια ζωής, μειωμένα κόστη συντήρησης.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Εφαρμογές
Η διπλή γυρίζοντας κίνηση άξονα μπορεί να εφαρμοστεί στο ηλιακό ακολουθώντας σύστημα, το ηλιακό πιάτο, το PV, CPV, CSP, τον ανεμοστρόβιλο και το δορυφορικό πιάτο.
