Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo, QT | Αναλογία εργαλείων: | 125:1 |
|---|---|---|---|
| Εκτιμημένη ροπή παραγωγής: | kNm 16 | Κράτημα της ροπής: | 89 kNm |
| Ροπή κλίσης: | 65 kNm | Τυποποιημένο χρώμα: | RAL 9006 |
| Σπασμωδική κίνηση: | λιγότερο από 0,1 βαθμοί | Περιστρεφόμενος τύπος: | Διπλός Άξονας |
| Επισημαίνω: | slewing ring drive,small slew drive |
||

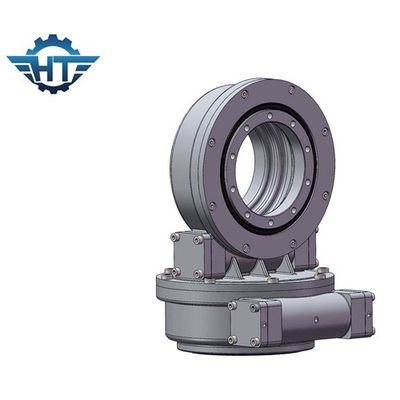

SDE21 η αναλογία 125/1 εργαλείο εργαλείων σκουληκιών κλεψυδρών γυρίζει το Drive με την εσωκλειόμενη κατοικία για CPV
Το εργαλείο σκουληκιών γυρίζει την περιγραφή Drive
Γυρίστε τις κινήσεις χρησιμοποιείται για την ταυτόχρονη μετάδοση των αξονικών και ακτινωτών δυνάμεων καθώς επίσης και τη μετάδοση των στιγμών κλίσης. Γυρίστε τις κινήσεις αποτελείται από ένα γυρίζοντας δαχτυλίδι σφαιρών ή κυλίνδρων, τις υδραυλικές ή ηλεκτρικές κινήσεις, και μια εντελώς εσωκλειόμενη κατοικία. Το SE σειράς γυρίζει τις κινήσεις σχεδιάζεται με το εργαλείο σκουληκιών.

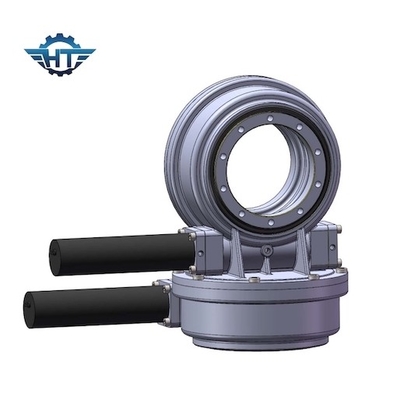

SDE3, SDE7, SDE21 ISO9001/CE πιστοποιημένο γυρίστε το εργαλείο σκουληκιών κίνησης για τον ιχνηλάτη ήλιων
1) Υψηλότερα ροπή παραγωγής και φορτίο εκμετάλλευσης
2) Τοπ ακρίβεια καταδίωξης
3) Ισχυρές αντίσταση και σφράγιση διάβρωσης αποτελεσματικές
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Παρατήρηση: Οι ανωτέρω διαστάσεις και οι παράμετροι μπορούν να ενημερωθούν ή να ρυθμιστούν, για τις πιό λεπτομερείς διαστάσεις και τις παραμέτρους, παρακαλώ να αναφερθούν στα σχέδια πωλήσεών μας.
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
Τομείς εφαρμογής
| Τομέας αιολικής ενέργειας | Μεταλλουργικά μηχανήματα |
| Ελαφριά βιομηχανία | Βαριοί εξοπλισμοί |
| Λιμένας/θαλάσσιο Machiner | Στρατιωτικά προϊόντα. |
| Μεταλλεία μηχανημάτων κατασκευής | Εξοπλισμός χαλυβουργικών εργασιών |
| Εργοστάσιο επεξεργασίας λυμάτων | Γεωργικά μηχανήματα |
