Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | SDE7» |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 2000 NM |
| Κράτημα της ροπής: | 13500 NM | Ροπή κλίσης: | 7500 Nm |
| Αξονικό φορτίο: | kN 34 | Ακτινικό Φορτίο: | 58 kN |
| Επισημαίνω: | hydraulic slew motor,slewing gear |
||

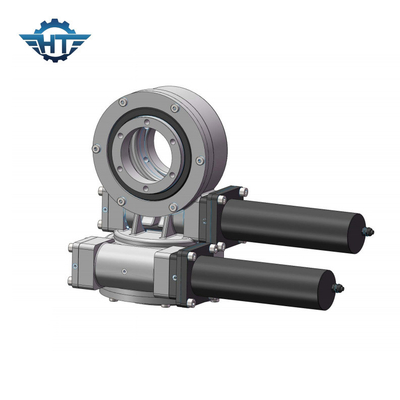

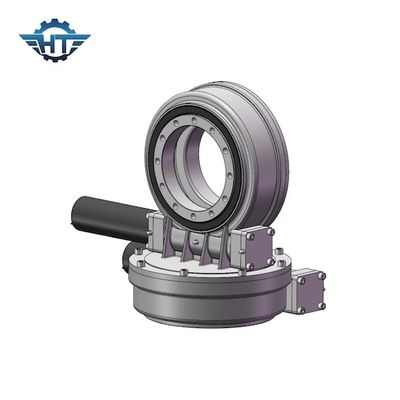

7 ο διπλός άξονας ίντσας γυρίζει το κιβώτιο ταχυτήτων Drive με την ηλεκτρική ΣΥΝΕΧΉ μηχανή 24v για το ηλιακό ακολουθώντας σύστημα
Γυρίστε την περιγραφή κιβωτίων ταχυτήτων Drive
Οι διπλές γυρίζοντας κινήσεις άξονα είναι τέλειες για τις καταστάσεις που η ανάγκη περιστρέφεται και κάθετα και οριζόντια. Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν τους διπλούς ηλιακούς ιχνηλάτες άξονα, τα πιάτα δορυφόρων και ραντάρ, μηχανές που χρειάζονται την κίνηση 360 βαθμών και στις δύο κατευθύνσεις. Η γυρίζοντας κίνηση του Hangtuo υιοθετεί το ενσωματωμένο σχέδιο της πίσσας και του αζιμουθίου, και η γενική δομή είναι συμπαγής, το οποίο λύνει το πρόβλημα της σύνθετης εγκατάστασης του διασπασμένου μειωτή, μειώνει τα περιττά μέρη, και μειώνει το ποσοστό αποτυχίας της κύριας μηχανής συγχρόνως, προκειμένου να εξασφαλιστεί αξιόπιστο ρουλεμάν, η γυρίζοντας κίνηση αζιμουθίου το σύστημα υιοθετεί τα υψηλής αντοχής ρουλεμάν επαφών τέσσερις-σημείου, τα οποία μπορούν να αντέξουν μια μεγάλη ανατρέποντας στιγμή φέρων μια ορισμένη αξονική δύναμη και την ακτινωτή δύναμη.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Χαρακτηριστικά γνωρίσματα
1. Υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. Τυλίγοντας την κίνηση σκουληκιών μέσα
3. Πολυ επαφή δοντιών για να εξασφαλίσει υψηλό φορτίο
4. Self-locking λειτουργία
