Λεπτομέρειες:
|
| Πρότυπο: | VE9 γυρίζοντας μειωτής | Χαρακτηριστικό γνώρισμα: | αντίστροφη μόνη κλειδαριά |
|---|---|---|---|
| Αναλογία: | 61:1 | Εφαρμογή: | έξυπνο ακολουθώντας σύστημα |
| Τάση οδηγών: | 12V, 24V, 48V, 220V, 230V | Κατηγορία IP: | IP66 |
| Χρώμα: | όπως ζητείται | Effciency: | 40% |
| Επισημαίνω: | Ενιαία κάθετη γυρίζοντας μηχανή Drive,Γυρίζοντας μηχανή 48V Drive,48V ηλιακό γυρίζοντας Drive ιχνηλατών |
||
9 ενιαίων ίντσες εργαλείων Vertial γυρίζοντας για το σύνδεσμο ένα έξυπνο ηλιακό ακολουθώντας σύστημα άξονα

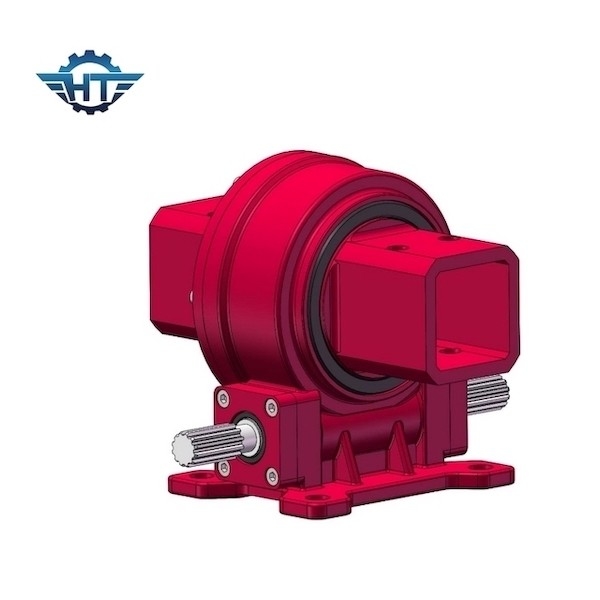

VE9 η κατακόρυφος γυρίζει την περιγραφή κιβωτίων ταχυτήτων Drive
Ο μειωτής εργαλείων χρησιμοποιεί όλα τα επίπεδα μετάδοσης εργαλείων για να επιτύχει το σκοπό της επιβράδυνσης. Ο μειωτής αποτελείται από τα επίπεδα ζευγαριών εργαλείων καθόλου. Παραδείγματος χάριν, ένα μικρό εργαλείο μπορεί να χρησιμοποιηθεί για να οδηγήσει ένα μεγάλο εργαλείο για να επιτύχει έναν ορισμένο σκοπό της επιβράδυνσης, και έπειτα μια πολυβάθμια δομή χρησιμοποιείται. , η ταχύτητα μπορεί να μειωθεί πολύ.
VE9 ο κάθετος σχεδιασμός είναι το μεγαλύτερο φωτεινό σημείο των γυρίζοντας κινήσεων Hangtuo, ο κάθετος σχεδιασμός χρησιμοποιείται κυρίως για το ηλιακό σύστημα ιχνηλατών, η ειδική δομή απλοποιεί τη σύνθετη δομή του ενιαίου υποστηρίγματος ακολουθώντας συστημάτων άξονα ηλιακού, μειώνοντας το κόστος ολόκληρου του συστήματος, ο κάθετος σχεδιασμός διαδραματίζει έναν ανταγωνιστικότερο ρόλο στην ηλιακή αγορά ιχνηλατών.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εφαρμογές
Η πιό κοινή γυρίζοντας εφαρμογή κίνησης για τους ηλιακούς ιχνηλάτες διπλός-άξονα διπλός-άξονα γυρίζοντας drivesare, όπως τα ηλιόστατα και το συγκεντρωμένο photovoltaics (CPV), και πιάτα δορυφόρων ή ραντάρ. Άλλες εφαρμογές περιλαμβάνουν τους αυτοκίνητους ανελκυστήρες, ρομποτικά positioners βραχιόνων, και το σκηνικό εξοπλισμό.
Positioner διπλός-άξονα SDE προδιαγραφές
