Λεπτομέρειες:
|
| Πρότυπο: | SDE5 | Αναλογία εργαλείων: | 37:1 |
|---|---|---|---|
| Εκτιμημένη ροπή παραγωγής: | 800 Nm | Κράτημα της ροπής: | 9200 Nm |
| Ροπή κλίσης: | 6000 Nm | Αποδοτικότητα: | 40% |
| Σπασμωδική κίνηση: | 0,15 ° | Χαρακτηριστικό γνώρισμα: | μόνος διπλός άξονας κλειδαριών |
| Επισημαίνω: | Αργόστροφο ηλεκτρικό γυρίζοντας Drive,Ηλεκτρική γυρίζοντας ροπή κλίσης Drive 6000Nm,γυρίζοντας ροπή κλίσης κίνησης 6000Nm δαχτυλιδιών |
||

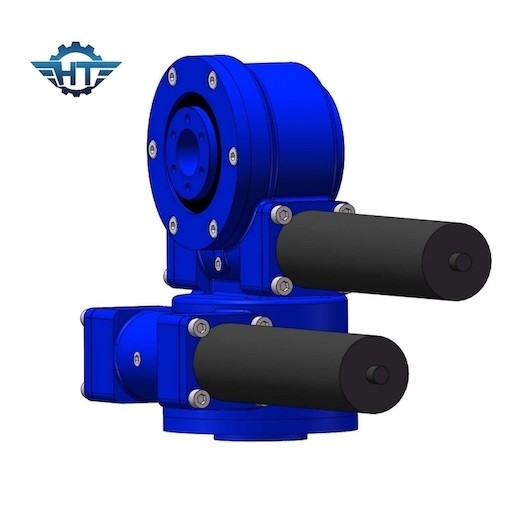

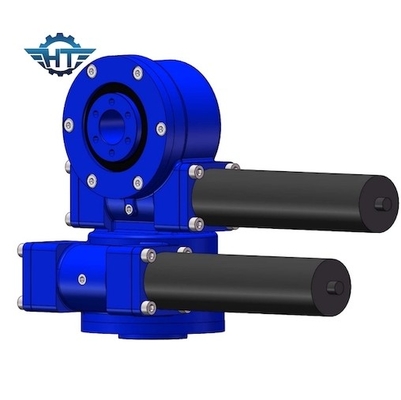

SDE5 αργόστροφο διπλό γυρίζοντας κιβώτιο ταχυτήτων άξονα για τα ακολουθώντας συστήματα υψηλής ακρίβειας PV
Διπλή περιγραφή κιβωτίων ταχυτήτων άξονα γυρίζοντας
Η γυρίζοντας κίνησή μας έχει την ισχυρή ανατρέποντας στιγμή και υιοθετεί το τύλιγμα της κίνησης σκουληκιών, που μπορεί να οδηγήσει τα μεγαλύτερα φορτία με την επαφή πολυ-δοντιών, και έχει τη self-locking λειτουργία για να ενισχύσει την ασφάλεια του συστήματος. Γυρίστε τη σειρά κινήσεων στην απόδοση από 6kNm στη ροπή εκμετάλλευσης 220kNm, 200Nm στη ροπή παραγωγής 63kNm, 500Nm στη χωρητικότητα φορτίων στιγμής κλίσης 271kNm και τις αναλογίες εργαλείων στις 31:1 στις 156,600:1. Η εγκατάσταση μπορεί να είναι οριζόντιος, κάθετος ή multi-axis συνδυασμός.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Οι ανωτέρω διαστάσεις και οι παράμετροι μπορούν να ενημερωθούν ή να ρυθμιστούν, για τις πιό λεπτομερείς διαστάσεις και τις παραμέτρους, παρακαλώ να αναφερθούν στα σχέδια πωλήσεών μας.
Ειδικό σχέδιο σύμφωνα με τις διαφορετικά εφαρμογές και τα προγράμματα
Μπορεί να ταιριάξει με τους διαφορετικούς τύπους μηχανών, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι σερβο μηχανές, κ.λπ.
Η επιφάνεια της περιστροφικής συσκευής κίνησης μπορεί να ψεκαστεί με οποιοδήποτε χρώμα σύμφωνα με τις απαιτήσεις του πελάτη
Applicatons
Οι γυρίζοντας κινήσεις μας σχεδιάζονται για τη μακράς διαρκείας και χαμηλή συντήρηση. Απαιτούν πολύ λίγο διάστημα εγκαταστάσεων αλλά μπορούν να αντισταθούν τα μέγιστα φορτία. Γίαυτό είναι η λύση για πολλές εφαρμογές: να γυρίσει οδηγεί συστήματα για τη δασονομία, τη γεωργία, τη μεταλλεία, τις επανδρωμένες πλατφόρμες, τις πολυάριθμες θαλάσσιες εφαρμογές καθώς επίσης και του κτηρίου και της εφαρμοσμένης μηχανικής μηχανών, να συγκεντρωθεί ηλιακά ακολουθώντας, ηλιακά ακολουθώντας συστήματα ενιαίος-άξονα ή διπλός-άξονα.
