Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | SDE5" |
|---|---|---|---|
| Αναλογία εργαλείων: | 37:1 | Κράτημα της ροπής: | 9200 Nm |
| Ροπή κλίσης: | 6000 Nm | Αξονικό φορτίο: | 16 kN |
| Ακτινικό Φορτίο: | kN 27 | Αποδοτικότητα: | 40% |
| Επισημαίνω: | SDE7 ο διπλός άξονας γυρίζει το Drive,Ο διπλός άξονας γυρίζει την αδιάβροχη σφράγιση Drive,16kN αξονική κίνηση δαχτυλιδιών φορτίων γυρίζοντας |
||

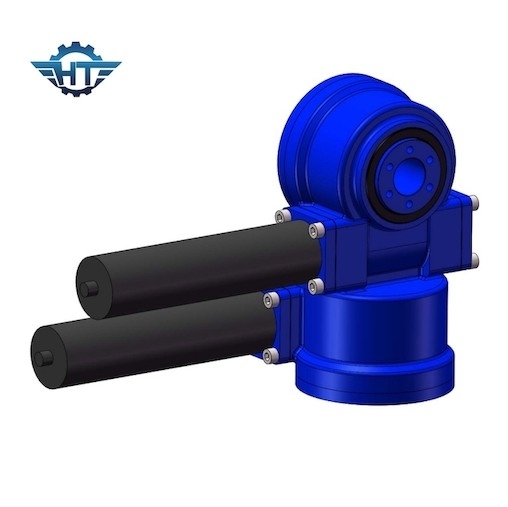

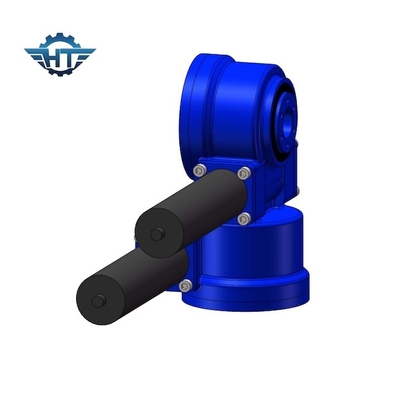

SDE5 διπλό γυρίζοντας Drive άξονα, σφράγιση απόδειξης νερού για το PV και ηλιακοί ιχνηλάτες CSP
SDE5 διπλή περιγραφή Drive άξονα γυρίζοντας
| Όνομα προϊόντων | SDE5 γυρίζοντας κινήσεις με τις μηχανές εργαλείων 43Nm |
| Ροπή παραγωγής | 800 N.m |
| Ροπή στιγμής κλίσης | 6000 N.m |
| Κράτημα της ροπής | 9200 N.m |
| Στατική αξονική εκτίμηση | kN 16 |
| Στατική ακτινωτή εκτίμηση | kN 27 |
| Εναλλακτικές λύσεις μηχανών | 380V/220V μηχανή εναλλασσόμενου ρεύματος, Stepper μηχανή, αβούρτσιστη μηχανή |
| Ύφος προϊόντων | Διπλός άξονας, CPV, ηλιακό πιάτο, παραβολικό, ηλιόστατο |
| Χαρακτηριστικό γνώρισμα εφαρμογής | Ηλιακό ακολουθώντας σύστημα, βιομηχανικά μηχανήματα |
Ροπή στιγμής κλίσης: Η ροπή είναι το φορτίο που πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου της γυρίζοντας συμπεριφοράς. Εάν το qorque που παράγεται κίνηση από το φορτίο και την απόσταση είναι μεγαλύτερο από την εκτιμημένη ροπή στιγμής κλίσης, η γυρίζοντας θα ανατραπεί.
Ακτινωτό φορτίο: Κατακόρυφος φορτίων στον άξονα της γυρίζοντας συμπεριφοράς
Αξονικό φορτίο: Φορτίο παράλληλο στον άξονα της γυρίζοντας συμπεριφοράς
Κράτημα της ροπής: Είναι η αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται reversely, και τα μέρη δεν βλάπτονται, η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης.
Self-locking: Μόνο όταν φορτώνεται, η γυρίζοντας κίνηση δεν είναι ικανή να αντιστρέψει περιστρέφεται και κάλεσε έτσι self-locking.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Εφαρμογή
Οι ηλιακές φωτοβολταϊκές γυρίζοντας κινήσεις σειράς SDE σχεδιάζονται για
Υψηλής απόδοσης προϊόντα που αναπτύσσονται και που σχεδιάζονται για τα ηλιακά ακολουθώντας συστήματα, κατάλληλος για τα φωτοβολταϊκά ενιαία και διπλά ακολουθώντας συστήματα άξονα, τα συγκεντρωμένος φωτοβολταϊκά συστήματα ηλεκτρικής παραγωγής, τα ηλιόστατα πύργων, την ηλεκτρική παραγωγή Stirling πεταλούδων, τη θέρμανση, τη συγκεντρωμένος ηλεκτρική παραγωγή γουρνών, τις θερμαντικές και άλλες εφαρμογές ηλιακής ενέργειας στο ακολουθώντας σύστημα. Μπορεί επίσης να προσαρμοστεί σύμφωνα με τις ανάγκες σας.
