Λεπτομέρειες:
|
| Υλικό: | 42CrMo, QT | Πρότυπο: | SDE7A-57MHD |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 2000 Nm |
| Κράτημα της ροπής: | 13500 Nm | Ροπή κλίσης: | 13200 NM |
| Αξονικό φορτίο: | kN 34 | Ακτινικό Φορτίο: | 58 kN |
| Επισημαίνω: | Ο αντι UV διπλός άξονας γυρίζει το Drive,Ο διπλός άξονας γυρίζει το εναλλασσόμενο ρεύμα Drive 220V,220V το Drive σκουληκιών εναλλασσόμενου ρεύματος γυρίζει το δαχτυλίδι |
||

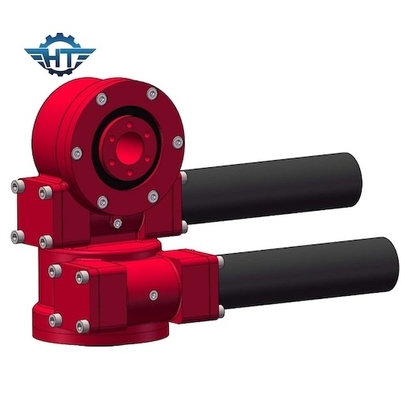

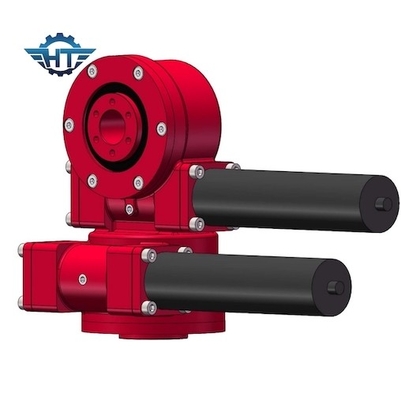

Αντι-UV γυρίζοντας εργαλείο άξονα SDE7 διπλό για να τοποθετήσει PV - ηλιακό ακολουθώντας σύστημα υποστηριγμάτων
SDE7 διπλό γυρίζοντας εργαλείο Descripition άξονα
| Όνομα προϊόντων | SDE7 γυρίζοντας κίνηση με τις μηχανές εργαλείων 43Nm 24Vdc |
| Ροπή παραγωγής | 980 N.m 723 ft.lbs |
| Ανώτατη ροπή παραγωγής | 1938 N.m 1429 ft.lbs |
| Ροπή στιγμής κλίσης | 7000 N.m 5163 ft.lbs |
| Κράτημα της ροπής | 13200 N.m 9736 ft.lbs |
| Στατική αξονική εκτίμηση | 133.20 kN 29943 λίβρες |
| Στατική ακτινωτή εκτίμηση | kN 53 11977 λίβρες |
| Δυναμική αξονική εκτίμηση | 31.90 kN 7171 λίβρες |
| Δυναμική ακτινωτή εκτίμηση | 27.91 kN 6274 λίβρες |
| Εναλλακτικές λύσεις μηχανών | 380V/220V μηχανή εναλλασσόμενου ρεύματος Stepper μηχανή Αβούρτσιστη μηχανή |
| Ύφος προϊόντων | Διπλός άξονας Ενιαίος άξονας |
| Εφαρμογή | Διπλό ακολουθώντας σύστημα άξονα, CPV, πύργος (TSP), δορυφορική κεραία |
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Χαρακτηριστικά γνωρίσματα
1. Υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. Τυλίγοντας την κίνηση σκουληκιών μέσα
3. Πολυ επαφή δοντιών για να εξασφαλίσει υψηλό φορτίο
4. Self-locking λειτουργία
Applicatons
Η γυρίζοντας κίνηση σειράς SDE απορροφά τα πλεονεκτήματα των κάθετων και οριζόντιων γυρίζοντας κινήσεων στη διαδικασία σχεδίου, και έχει τη δυνατότητα να περιστραφεί στις τρισδιάστατες κατευθύνσεις οριζόντιου και να ρίξει τις γωνίες συγχρόνως. Για τις πιό λεπτομερείς παραμέτρους, παρακαλώ αναφερθείτε στον πίνακα παραμέτρων απόδοσης. Με βάση τις οριζόντιες και κάθετες δομές, η σειρά ZSDE έχει βελτιώσει πολύ την ακρίβειά της, που καθιστά την ευρέως χρησιμοποιημένη στο photovoltaics, το συγκεντρωμένο σύστημα ηλιακής ενέργειας, και τη μικρή δορυφορική καταδίωξη κεραιών.
